TECHNIK FÜR
SICHERHEIT
UND UMWELT

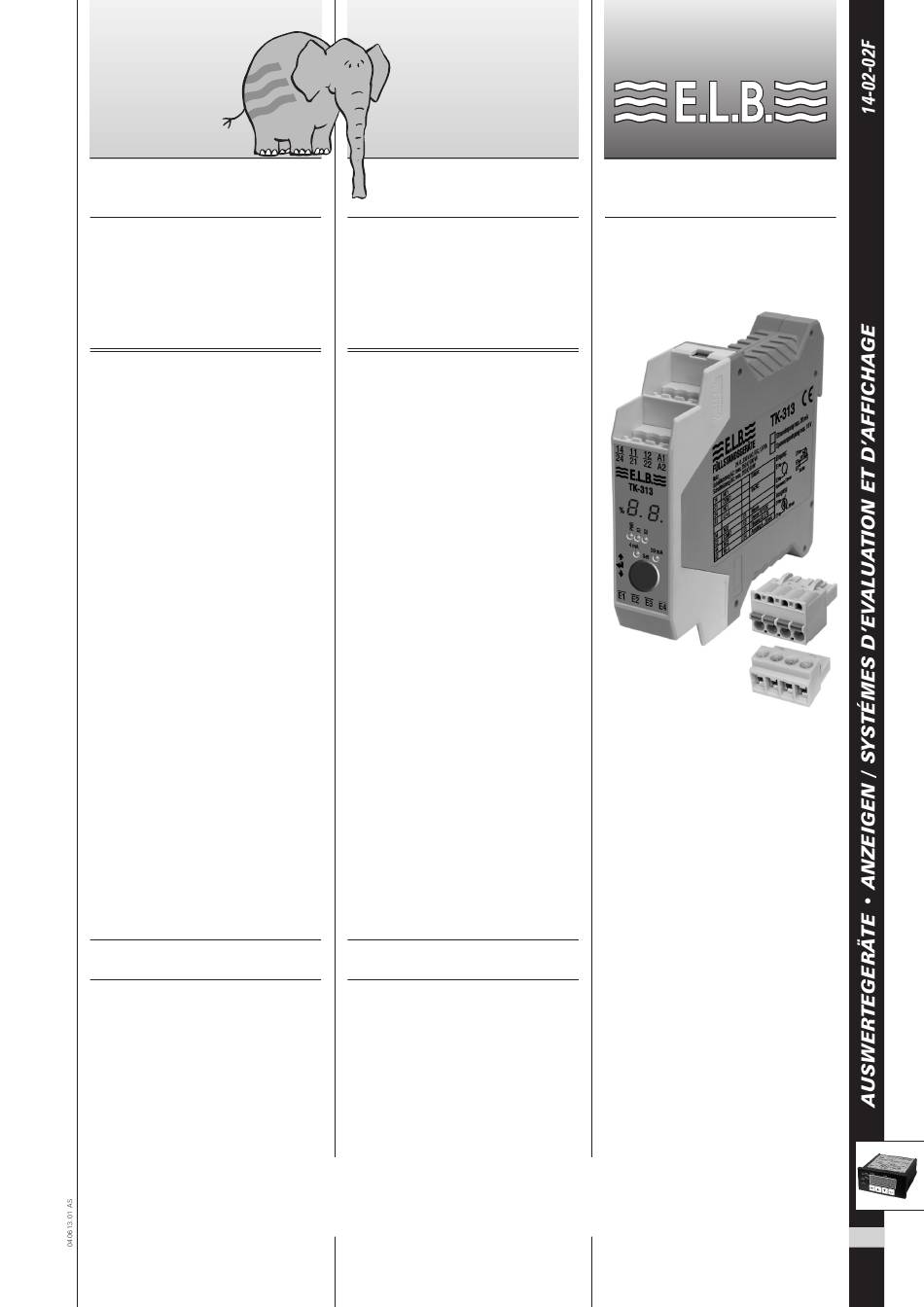

Auswertegerät
TK-313
Mit 2 Grenzkontakte
(Wechsler)
Der Grenzwertgeber TK-313 kann in
Verbindung mit unseren kontinu-
ierlichen Niveaumesswertgebern
der Typenreihe TK-30..., Sensoren
mit 0(4)...20 mA oder 0...10 V
Ausgangssignal, zur Steuerung /
Erfassung von Füllstandshöhen
eingesetzt werden.
Werden mehr als 2 Grenzwerte
(Wechsler) benötigt, können Grenz-
wertgeber zu einer Funktionseinheit
parallel geschaltet oder das
Auswertegerät TK-315 eingesetzt
werden.
Alle Grenzwerte können frei über die
gesamte Messlänge eingestellt
werden.
Das am Eingang des Grenzwertge-
bers anliegende Signal wird, mit
vom Anwender digital einstellbaren
Schaltpunkten, verglichen. Werden
diese Grenzwerte über- bzw. unter-
schritten, schaltet der jeweilige
potentialfreie Ausgangskontakt um.
Die Ausgangsrelais des Grenzwert-
gebers TK-313 arbeiten nach dem
Arbeitsstromprinzip.
Das Messsignal wird digital in %
angezeigt.
Der TK-313 besitzt ein Weitbereichs-
netzteil und kann von 24 V DC bis
230 V AC betrieben werden.
Systemaufbau
Die dazugehörigen Niveaumess-
wert TK-30... finden Sie unter
geber
Rubrik 11.
Den Druckaufnehmer HD-100 finden
Sie unter Rubrik 12 und die
Kompakt-Ultraschall-Sonde
finden Sie unter Rubrik 13.
TECHNIQUE POUR
LA SECURITE ET
L'ENVIRONNEMENT
Appareil d'évaluation
TK-313
Avec deux contacts limit
( contact inverseurs
Pour la commande/l'enregistrement
des niveaux de remplissage, le
transmetteur de valeur limite TK-313
peut être utilisé en combinaison
avec nos transducteurs de niveau
permanents de la TK-30..., capteurs
avec signal de sortie 0(4)...20 A ou
0...10 V. Si plus de 2 valeurs limites
(inverseurs) sont nécessaires, des
transmetteurs de valeur limite peu-
vent être installés en parallèle pour
former une unité fonctionnelle ou
l'appareil d'évaluation TK-315 peut
être utilisé.
Toutes les valeurs limites peuvent
être réglées librement sur toute la
longueur de mesure. Le signal émis
sur l'entrée du transmetteur de va-
leur limite est comparé aux points de
commutation peuvent être réglés de
manière digitale par l'utilisateur.
Le contact de sortie libre de potentiel
concerné commute lorsque ces va-
leurs sont dépassées par le haut ou
le bas. Les relais de sortie du trans-
metteur de valeur limite TK-313 fonc-
tionnent selon le principe du courant
de travail. Le signal de mesure
s'affiche en % dans l'affichage digi-
tal.
Le TK-313 est doté d'un bloc
d'alimentation à longue portée et
peut être utilisé de 24 V DC à 230 V AC.
Structure du système
Vous trouverez l'indicateur corre-
spondant de mesure du niveau
TK-30... sous la rubrique 11.
Le capteur de pression HD-100
trouver sous rubrique 12. Une sonde
US-100 à ultrasons compacte trouver sous
rubrique 13.
FÜLLSTANDSGERÄTE
)
TK-313
