D-RGB-разъем
RGB-разъем
Розетка
соединителя
Вилка соединителя
Розетка Вилка
соединителя соединителя

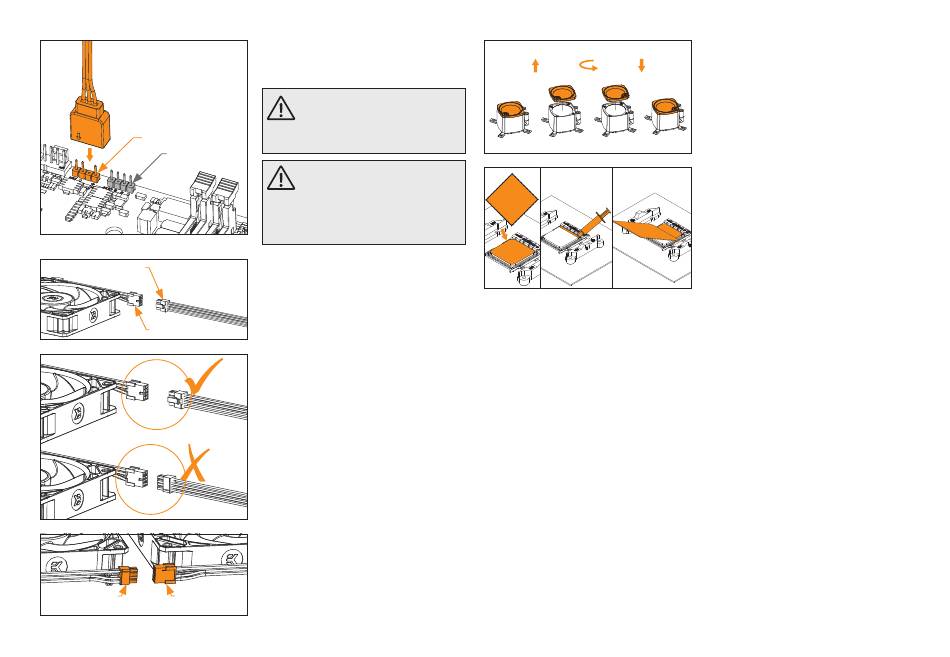

ШАГ B:
Присоедините 3-выводной соединитель
D-RGB от удлинительного кабеля к разъему
D-RGB на материнской плате.
Необходимо, чтобы стрелка, имеющаяся на
соединителе , подключалась к линии+5 В, как
указано на вашей материнской плате. При
подсоединении светодиодов к разъему 12 В
RGB HEADER можно повредить светодиоды.
В версиях D-RGB и RGB соединитель тот
же самый, но версия D-RGB имеет 3 кабеля
от соединителя к печатной плате; версия
RGB имеет 4 кабеля. При подсоединении
светодиода D-RGB к простому RGB-разъему
можно повредить материнскую плату или
светодиодную полосу.
ШАГ C:
Присоедините гнездовой соединитель
от удлинительного кабеля к вилочному
соединителю от первого вентилятора в линии.
Будьте осторожны - поворачивайте разъем
micro-fi t правильно.
ШАГ D:
В случае версии EK-Nucleus AIO CR240 D-RGB
или EK-Nucleus AIO CR360 D-RGB, присоедините
второй и третий вентилятор последовательно с
«гирляндным соединением».
Будьте осторожны - поворачивайте разъем
правильно.
1 2 3
Неабразивная
ткань
Встроенный
теплоотвод (ВТ)
7. ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ
Меры первой помощи:
В случае контакта хладагента с кожей: снимите загрязненную одежду и тщательно промойте кожу большим
количеством проточной воды или изотоническим раствором. Если симптомы контакта сохраняются в
течение продолжительного времени, обратитесь за профессиональной медицинской помощью.
В случае контакта хладагента с глазами: немедленно раскройте верхние и нижние веки, промойте
глаза проточной водой или изотоническим раствором. Если раздражение не проходит, обратитесь за
профессиональной медицинской помощью.
В случае вдыхания хладагента: выйдите на свежий воздух. Если симптомы контакта сохраняются в
течение продолжительного времени, обратитесь за профессиональной медицинской помощью.
- 96 -
ШАГ 10: ОРИЕНТАЦИЯ ВЕРХА
НАСОСА (AMD)
4
Поднимите верх, поверните
логотип EK имел правильную ориентацию,
и установите обратно. Магниты
удерживать верх на месте.
Поздравляем! Вы успешно установили EK-
Nucleus AIO.
НЕОБЯЗАТЕЛЬНЫЙ ШАГ!
НАНЕСЕНИЕ ТЕРМОПАСТЫ
Этот шаг относится только
установке AIO и к случаю, когда была
повреждена предварительно
паста на задней стороне насосного агрегата.
При первой установке не требуется нанесение
дополнительного количества термопасты на
контактную поверхность ЦП.
Протрите контактную поверхность
(с использованием неабразивной
или ватной палочки, как
фото с примером). Нанесите на чистый
встроенный теплоотвод полосу термопасты
и распределите её кредитной
или аналогичным предметом
встроенному теплоотводу ЦП.
В качестве помощи при контроле подсветки
D-RGB обращайтесь к инструкции
материнской плате.
так, чтобы
будут
ко второй
нанесенная
ЦП
ткани
показано на
картой
по всему
к
