6.3.3. Raccordement au réseau électrique et aux charges
Le DIRIS B peut être utilisé indifféremment sur des réseaux monophasés, biphasés ou triphasés.
Différentes charges seront ainsi mesurées simultanément permettant une grande flexibilité de mise en place dans
l'installation. Les charges sont mesurées à l'aide de plusieurs types de capteurs (fermés, ouvrants, flexibles) choisis
en fonction de l'application. La liaison entre le DIRIS B et ses capteurs associés s'effectue à l'aide de câbles
avec connecteurs RJ12. Ces connecteurs permettent un montage rapide sans outil, sans risque d'inversion du
connecteur, en toute sécurité, et offrent de surcroît la détection automatique du capteur connecté.
De plus, le DIRIS B est en mesure d'identifier la majorité des types de charges que l'on souhaite mesurer :
monophasées, triphasées avec ou sans neutre utilisant 1, 2, 3 ou 4 capteurs pour des charges équilibrées ou non-
équilibrées. Plusieurs charges peuvent être mesurées simultanément.
La précision de la chaîne de mesure globale DIRIS B + capteurs est garantie. Afin de garantir cette précision, des
câbles SOCOMEC pour les capteurs de courant doivent être utilisés.
6.3.3.1. Charges configurables en fonction du type de réseau
Le tableau suivant résume les charges qu'il est possible de configurer en fonction du type de réseau de
l'installation.
Type de réseau
1P+N
2P
2P+N
3P*
3P+N
(1)
(*) Remarque : pour un réseau 3P, il n'est pas possible d'avoir des charges monophasées.
1 1 1

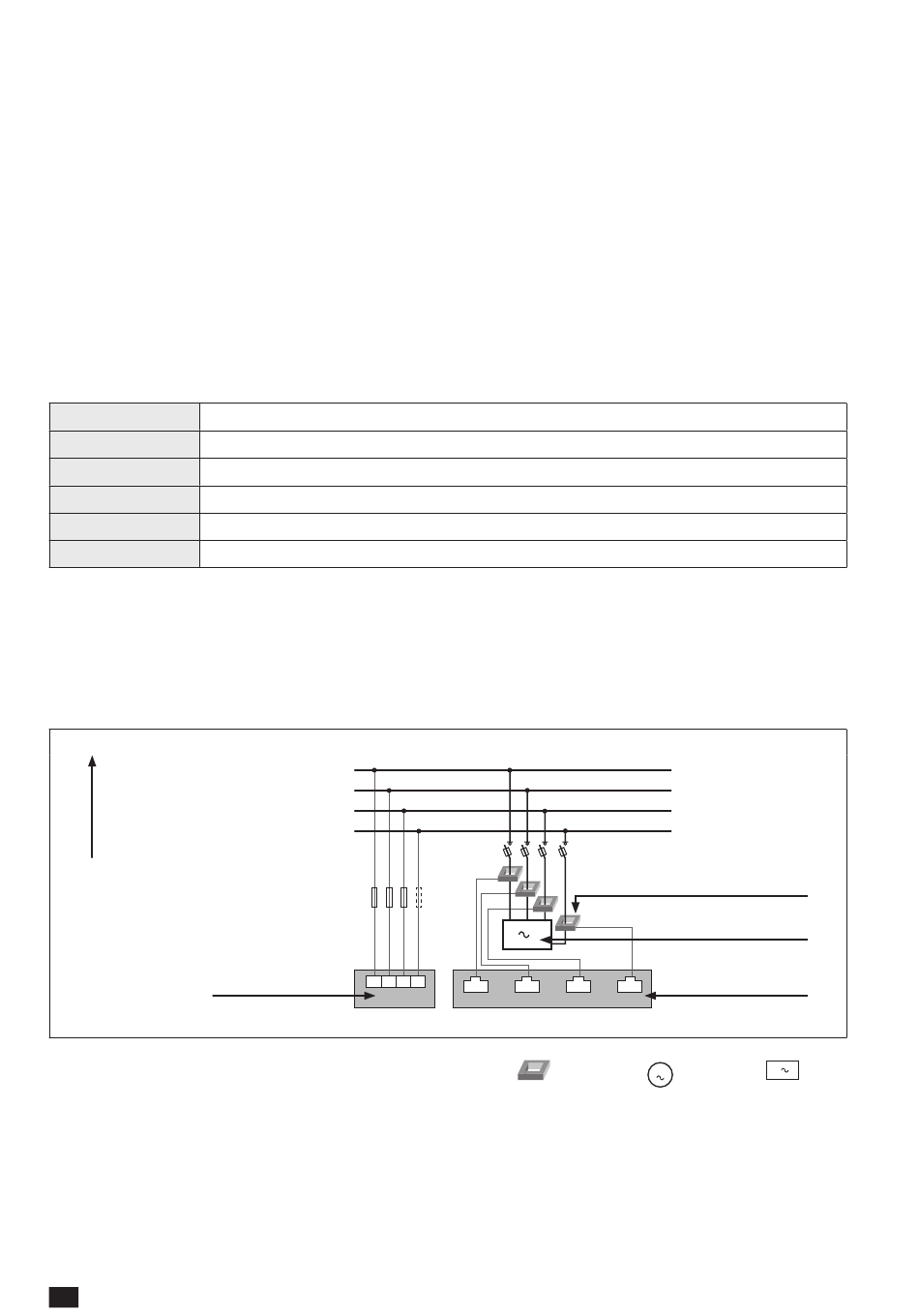

6.3.3.2. Description des principales associations réseaux et charges
I01 I02 I03
I
Légende :
3P+N – 4CT
Réseau triphasé + Neutre
avec 4 capteurs de courant
(1)
3
I01 I02 I03
I
(1)
3 3 3
36 FR
I01 I02 I03
I
Charge configurable
1P+N – 1CT
L1
2P – 1CT
L2
L3
2P+N – 2CT / 2P – 1CT / 1P+N – 1CT
N
3P – 3CT / 3P – 2CT / 3P – 1CT
3P+N – 4CT / 3P+N – 3CT / 3P+N – 1CT / 3P – 3CT / 3P – 2CT / 3P – 1CT / 1P+N – 1CT
1
V1 V2 V3 VN
I04
L1
L2
L3
N
3
Bornier tension B V1 V2 V3 VN
I04
L1
L2
L3
N
3
V1 V2 V3 VN
I04
(1)
3 + N
I01 I02
V I
(1)
3 + N
I01 I02
V
I
CT
Capteur de
courant
(1)
3
I01 I02
V I
1
I03 I04
Capteur de courant (CT)
Charge triphasée
Bornier courant B
I03 I04
3
3
Charge équilibrée
déséquilibrée
DIRIS B - 546770B - SOCOMEC
I03 I04
3
3
Charge
