Schéma de câblage
MODELE DC

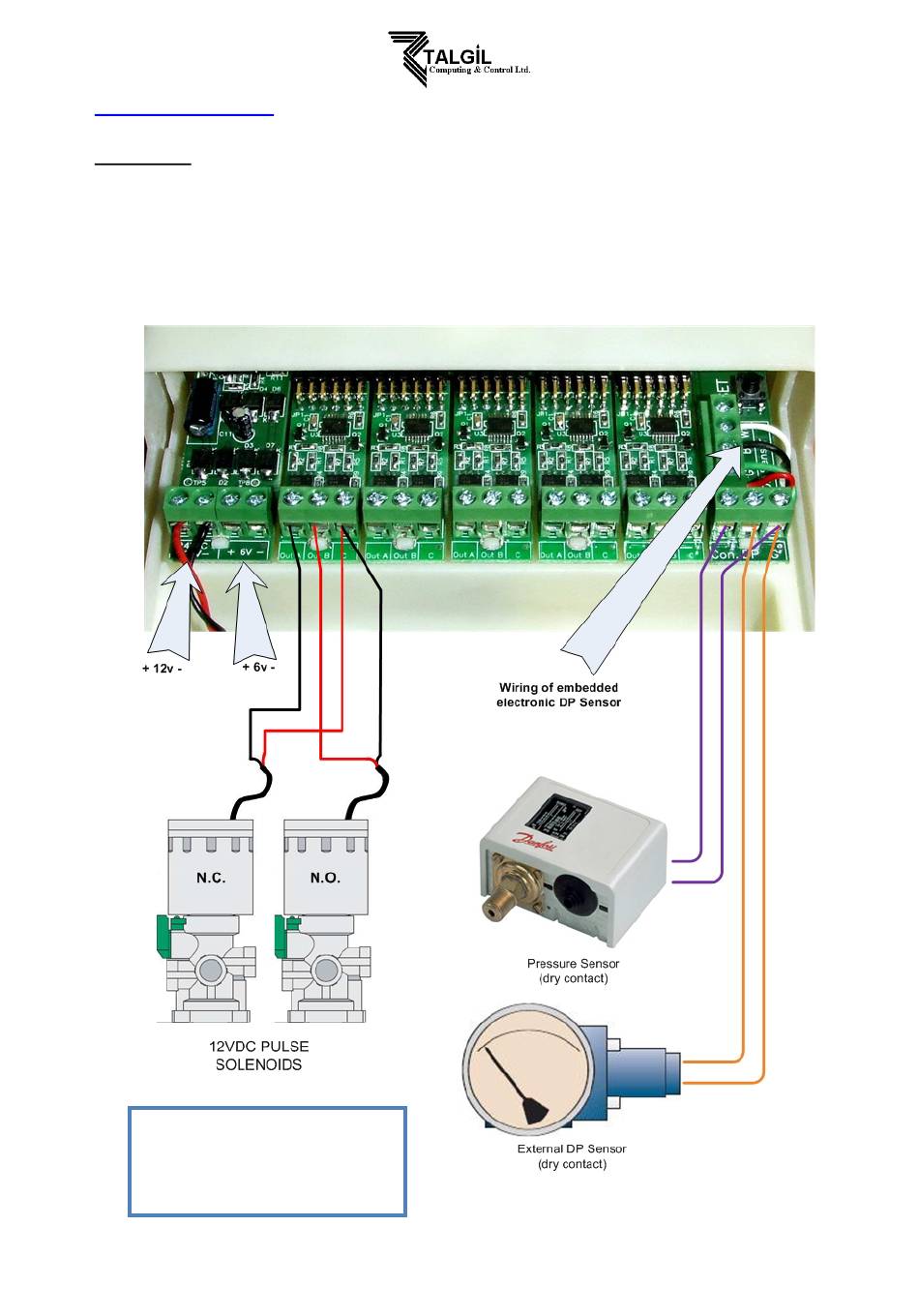

Le schéma qui suit présente le câblage du modèle DC du contrôleur.
Notez que :
1.
Le capteur DP externe est optionnel et est destiné à être utilisé au cas où aucun DP
électronique encastré n'est compris.
2.
L'alimentation de l'unité peut être soit de 6v DC, soit de 12v DC.
3.
Les solénoïdes seront à impulse (latch) de 12VDC.
Assurez-vous de bien
DECONNECTER le COURANT
avant d'introduire / retirer l'unité à 2
plugiciels de sortie.
9
