VEDETTE CV6259 Installation page 4

Y
5
X
6
Page 4

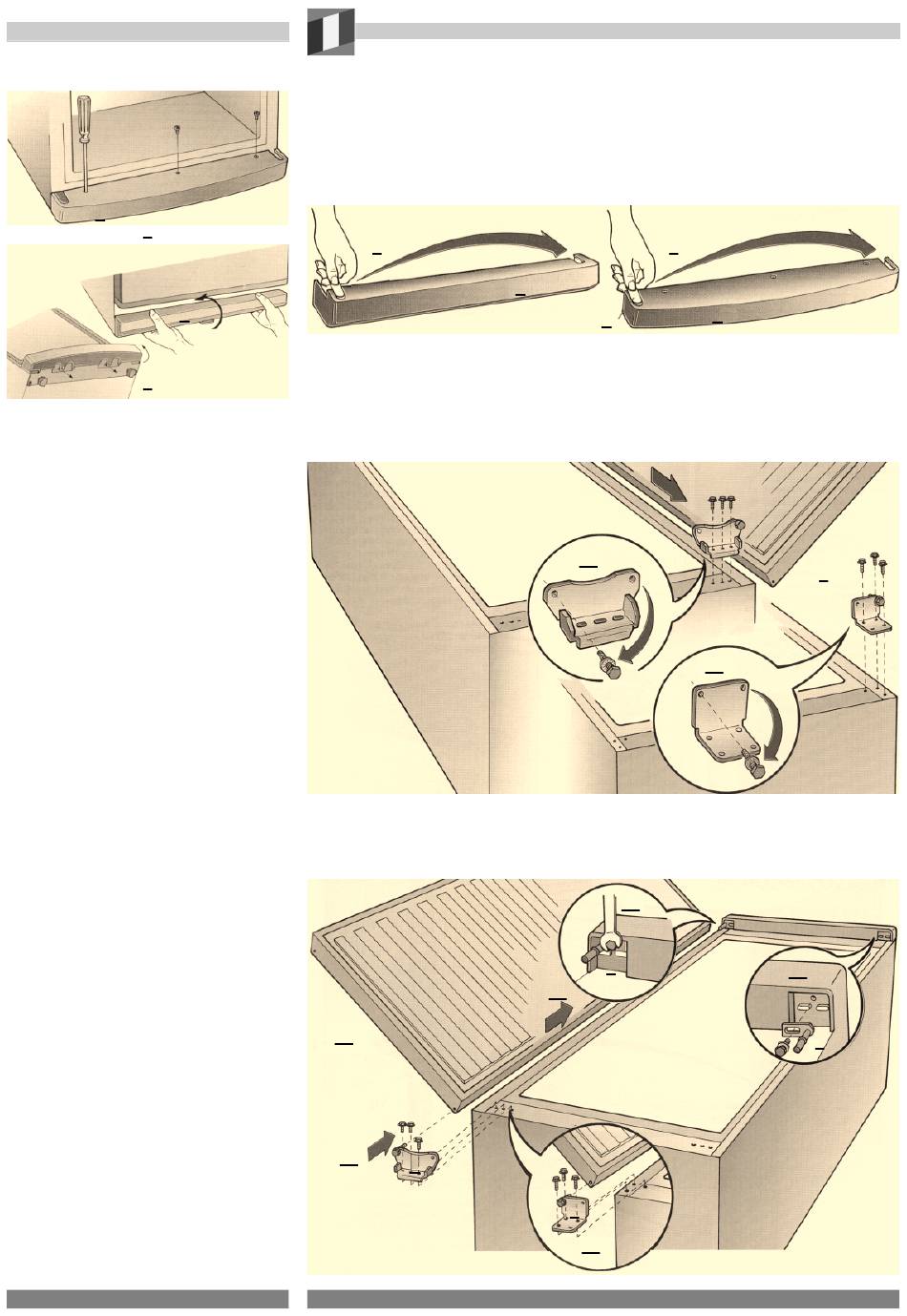

Comment enlever la plinthe
1.
Enlever le socle Y en dévissant les vis (fig. 5) , mais si vous avez le type X (fig. 6) il
faut enlever le socle en introduisant les mains en dessous de ce dernier, tirer vers le
bas les languettes qui se trouvent au milieu afin de pouvoir les décrocher des boulons,
ensuite faire tourner le socle vers le haut pour le décrocher complètement.
2.
Qu'il s'agisse du type X ou du type Y il faut faire sortir la languette C (fig. 7/8) de son
siège de droite.
7
Mettre de côté le socle ainsi modifié et procéder en suivant les explications indiquées à la
page 4.
1.
Couchez délicatement l'appareil sur l'arrière (de façon à ce que la porte soit vers le
haut).
2.
Dévissez la charnière D/E (fig. 9) , dévissez la vis de droite et revissez-la à la gauche
(fig. 10) .
3.
Ôtez la porte du congélateur (fig. 11) .
4.
Dévissez la charnière F (fig. 12) et remontez-la à gauche (fig. 13) .
5.
Remontez la porte du congélateur (fig. 14) .
6.
Revissez la charnière D/E (modifiée aux points 2, 3, 4) (fig. 15) .
11
15
D
8
X
C
10
13
F
14
E
15
Y Y
9
10
12
F
