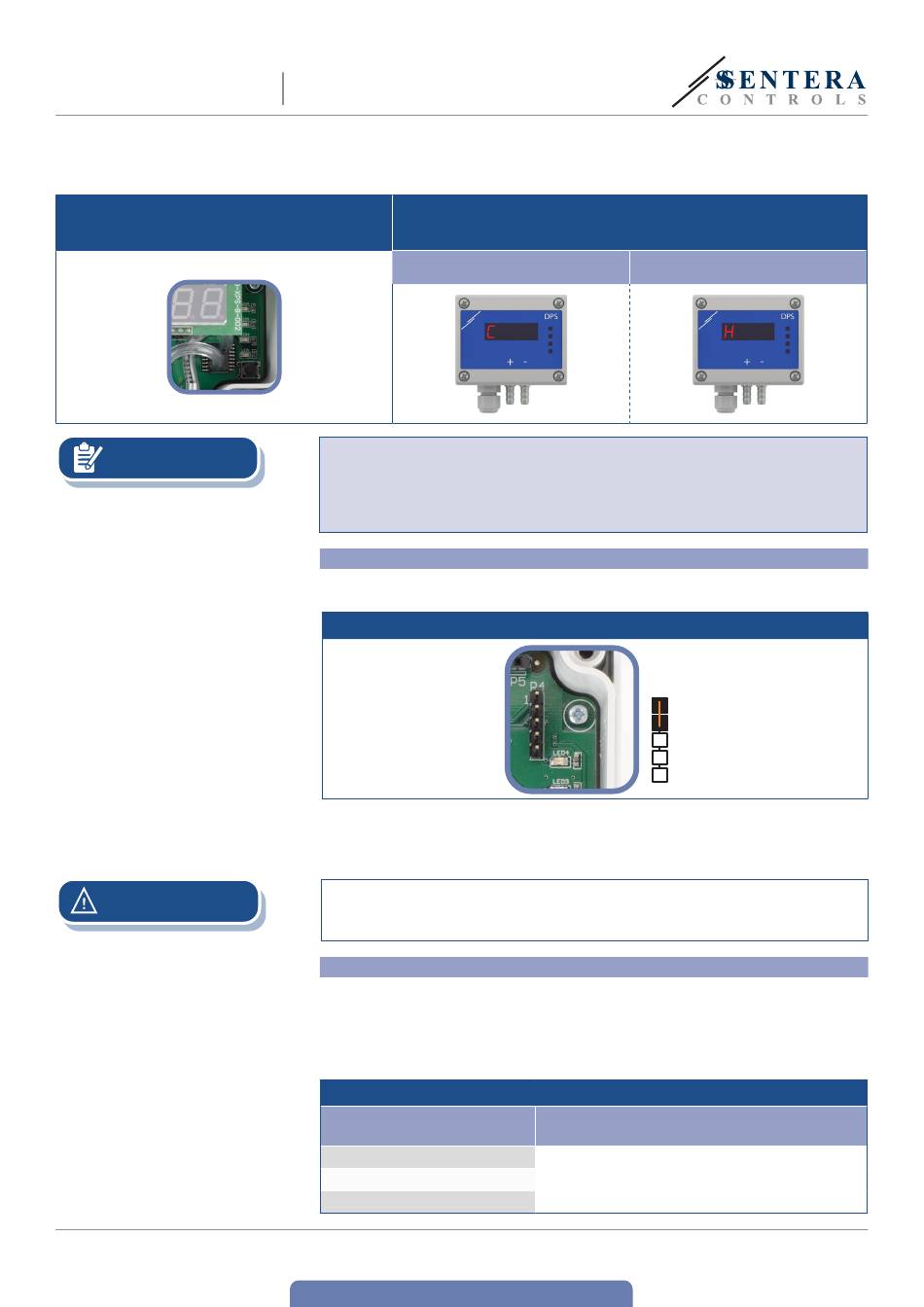

DPSPX-LP
Fig. 8 Commutateur tactile et indications
d'étalonnage du capteur et de réinitialisation
du registre Modbus
NOTE
PRUDENCE
MIW-DPSPX-LP-FR-000 - 19 / 03 / 2021
RÉGULATEUR DE PRESSION DIFFÉRENTIELLE
AVEC ÉCRAN POUR VENTILATEURS
3.
Pendant la procédure de réinitialisation Modbus, l'affichage indiquera "H" (Voir
Fig. 9 b Indication de réinitialisation Modbus).
Fig. 9 Témoin d'étalonnage du capteur et de réinitialisation des
registres Modbus
9 a Témoin d'étalonnage
Maintenez appuyé le commutateur tactile jusqu'à ce que les deux LED du PCB
clignotent deux fois et maintenez-le appuyé jusqu'à ce que les deux LED clignotent
à nouveau trois fois. Si le commutateur tactile est relâché avant que les deux
LED ne clignotent à nouveau trois fois, le capteur aura effectué une procédure
d'étalonnage au lieu de la procédure de réinitialisation des registres Modbus.
Procédure de réinitialisation des registres de stockage de communication:
1.
Mettez le cavalier sur les goupilles 1 et 2 du connecteur P4 pendant au moins 20
secondes pendant que l'appareil est sous tension (voir Fig. 10 ).
Fig. 10 Cavalier de réinitialisation des registres de stockage Modbus
2.
Les registres de stockage de communication 1 à 3 seront réinitialisés à les
valeurs par défaut.
3.
Enlevez le cavalier.
Une lecture correcte de la vitesse de l'air n'est possible que si elle est activée dans
le registre de stockage 64 (vitesse de l'air de tube de Pitot) et qu'un transmetteur
est connecté à l'ensemble de connexion de tube de Pitot approprié (PSET-PTX-200).
Indications du mode pression différentielle, débit volumique et vitesse de l'air:
L'affichage est activé en écrivant «1» dans le registre de stockage 91 (lecture de
mesure). Remplir "0" éteint l'affichage.
Lorsque l'affichage est activé, sa mode dépend de la valeur dans le registre de
stockage 61 (mode d'opération). Il y a trois modes d'affichage disponibles selon la
valeur dans le registre de stockage 61 - Voir tableau ci-dessous:
Affichage de mesure activé
Valeur du registre de
stockage 61:
1
2
3
www.sentera.eu
Retour à la Table des matières
9 b Témoin de réinitialisation des
registres Modbus
1
2
3
4
5
Mode d'affichage:
Pression différentielle
Débit volumique
Vitesse d'air
10 - 12
