3.2 Affectation des relais de sortie
Le Synchro-coupleur NPRG860 dispose dans sa configuration de base de 3 relais de sortie
+ 1 WD. En configuration étendue, c'est-à-dire en version NPRG870, il dispose de 7 relais
de sortie + 1 WD.
Dans tous les cas, ces relais ne sont pas configurables.
WD : Watchdog
Relais A : Commande +f
Relais B : Commande -f
Relais C : Ordre couplage
Les relais suivants ne sont disponibles que sur les relais NPRG 870.
Relais D : Sélection générateur incorrecte
Relais E : Commande +U
Relais F : Commande -U
Relais G : Couplage JDB mort activé
A la mise sous tension, les écrans ci-dessous peuvent apparaître. Les actions préconisées
permettent d'atteindre le début du paramétrage du synchro-coupleur.
3.3 Ecran par défaut

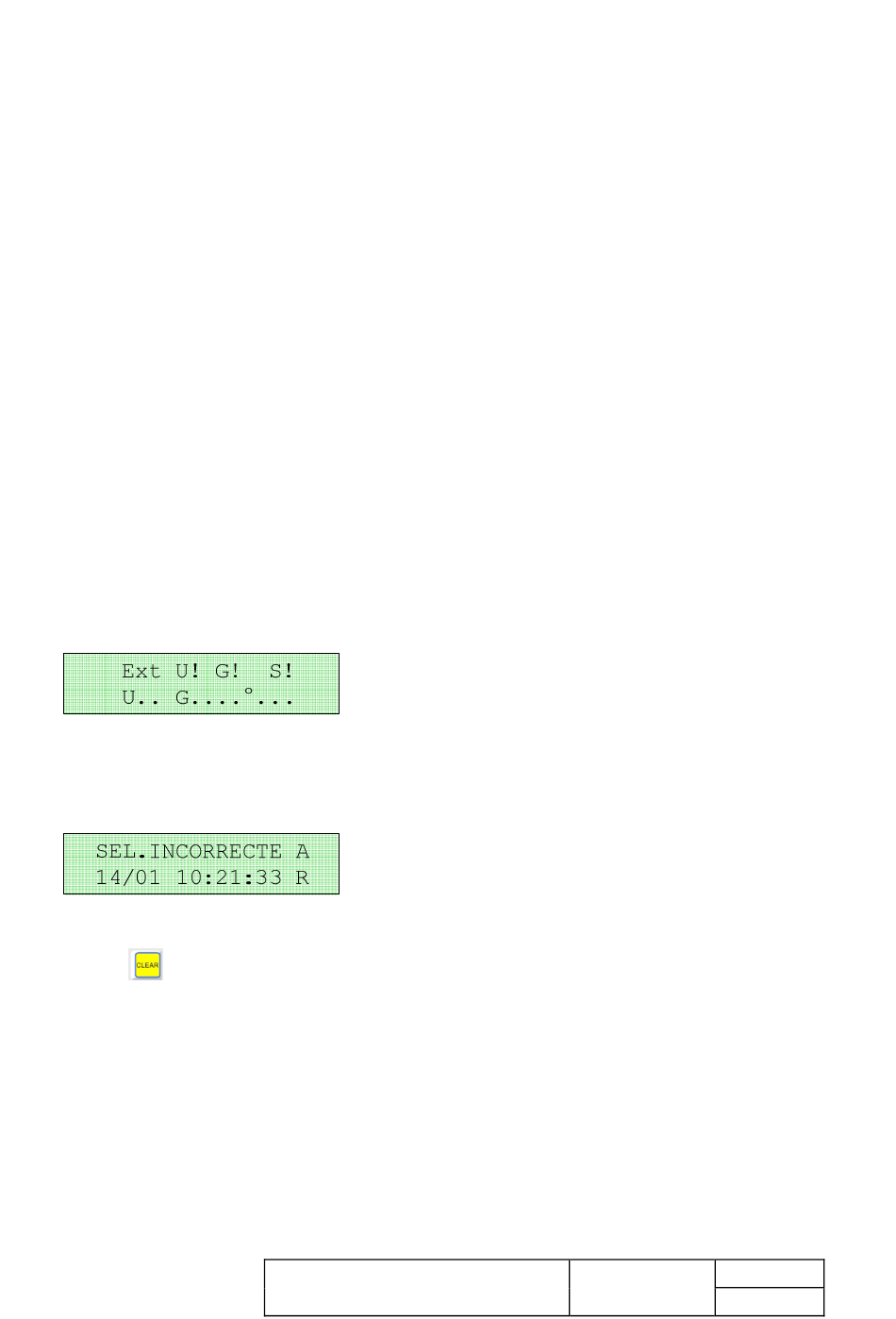

En l'absence de défaut, le relais affiche les différents états des mesures :
3.4 Présence d'un événement ou d'une anomalie
Lors de l'apparition d'un événement, un message en indique le type :
Ce dernier message disparaîtra lors de l'acquittement du défaut par l'exploitant par la touche
CLEAR
ou automatiquement après une temporisation de 20s.
