ITALIANO

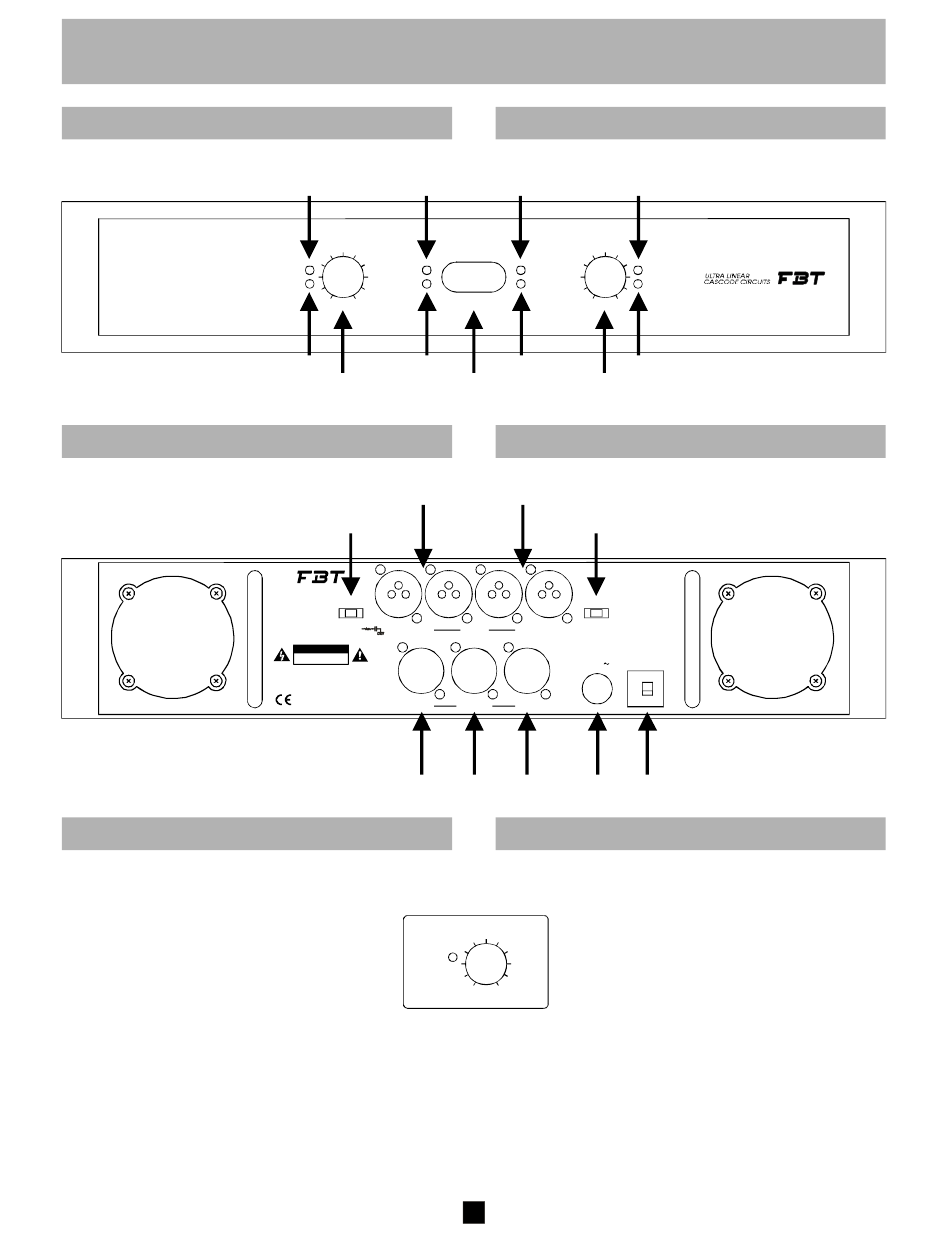

PANNELLO FRONTALE
Symbol
18000
PANNELLO POSTERIORE
DESCRIZIONE COMANDI
1]Ch1/Ch2
Manopola rotativa per il controllo delvolume (Canale 1 e Canale
2). La regolazione consente una escursione da 0
(nessun segnale) a 10 (massimo volume del segnale).
2]Active/ PRT
LED bicolore: quando è verde indica che il canale
corrispondente può funzionare correttamente; il rosso
indica l'intervento dellaprotezione che poneil canale in
standby. Questo può accadere per una delle seguenti
ragioni:
a) l'amplificatore si è surriscaldato: in questo caso la normale
funzione operativa riprende dopo un breve periodo, necessario
per il raffreddamento; a questo punto il colore del led passerà al
verde, indicando che la funzione normale e la condizione
operativadelSymbol sono state ripristinate.
b) nel caso di rottura dell'amplificatore (il led rimane
costantemente rosso; pertanto è necessariorivolgersi al centro di
assistenza.
Al momento dell'accensione del sistema il led diventa rosso per
alcuni secondi, come protezione automatica dei diffusori dai
transientiprodotti dall'arrivo dell'alimentazione.
All manuals and user guides at all-guides.com
2
4
C h 1
Active/PRT
Stereo
Status/Clip
Parallel
0
10
3
5
1
9
13
LINK
Symbol
18000
GNDLIFT
ON
OFF
ON
C h 2
2OHMMIN.
CAUTION
RISKOFELECTRICSHOCK
DONOTOPEN
TOREDUCETHERISKOFELECTRICSHOCKDONOT
REMOVECOVER(ORBACK)NOUSERSERVICEABLE
PARTSINSIDEREFERSERVICINGTOQUALIFIED
SERVICEPERSONNEL
MADEINITALY
C h 2
10
Active/PRT
ENGLISH
FRONT PANEL
6
2
C h 2
Bridge
GroundLift
0
10
7
3
8
1
REAR PANEL
9
12
LINK
STEREO
PARALLEL BRIDGE(CH1)
INPUTS
Ch 1
4OHMMIN.
2OHMMIN.
2 3 0 V
LINEPROTECT
BRIDGE
OUTPUTS
Ch 1
11
10
14
15
CONTROLS DESCRIPTION
1] Ch1/Ch2
Volumecontrol knob (Channel 1 and Channel 2). Volume control
rangeis from0(nosignal) to 10(fullvolume).
2] Active / PRT
Ch 1
Dual-colour LED: green indicates that the relative
channel can operate correctly; red indicates that a
protection has tripped and the channel is on standby.
0
10
Protectionsmay tripforthefollowingreasons:
a) overheating: in this case the amplifier will resume
normal operation after a briefinterruption for cooling purposes; at
this point the LED changes from red to green, confirming that
normal operating status of the Symbol power amplifier has been
restored.
b) in the case of a fault the LED willremain red permanently and
theamplifier must betaken toaservicecentre.
When the system is powered on the LED shows a red light for a
few seconds, confirming activation of the automatic function
protectingtheloudspeakers from power surgesatstart-up.
4
Active/PRT
Status/Clip
12
A
M
P
