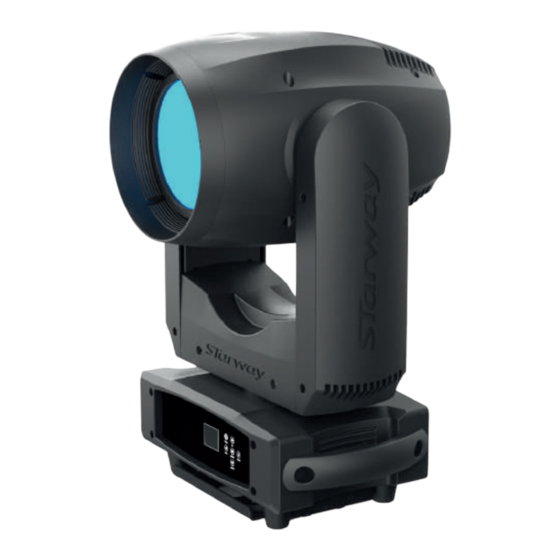

Starway aperta Manuel De L'utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
M
'
anuel de l
utilisateur
u
ser manual
www.star-way.com
version 19032020 V1.0.2

Publicité

Table des Matières
loading

Manuels Connexes pour Starway aperta

Sommaire des Matières pour Starway aperta

  • Page 1 ’ anuel de l utilisateur ser manual www.star-way.com version 19032020 V1.0.2...

  • Page 2: Table Des Matières

    able des matières Spécifications Techniques ..........3 Introduction ..............3 Dimensions ..............4 Réglementation .............. 5 Garantie applicable en France ........... 5 Consignes de sécurité ............. 5 Spectrométrie ..............7 Raccordement DMX ............10 Architecture des menus ..........11 QuickPath ..............15 Roue de gobos ..............

  • Page 3: Spécifications Techniques

    Spécifications techniques : • Sources : 1 X 50W LED RVB • Température de couleur : 16800K • Angle d’ouverture Beam : 1.83° - Field : 2.65° • Eclairement : 60000 Lux @ 5m • Pan & Tilt infini • QuickPath Pan &...

  • Page 4: Dimensions

    DIMENSIONS (mm) : 278.4 186.99 292.21 Page 4...

  • Page 5: Réglementation

    Réglementation Cet appareil est parfaitement conçu. Il répond aux dispositions réglementaires actuelles : CE, ROHS, R&TTE Recyclage Appareil soumis à la DEEE (Collecte sélective). Contribuez à la protection de l’environnement en éliminant les matériaux d’emballage de ce produit via les filières de recyclage appro- priées.

  • Page 6: Important

    IMPORTANT : Cet appareil doit être utilisé en intérieur avec une température ambiante inférieure à 40°. Fixer le projecteur d’une façon stable. Ne pas faire cheminer le câble d’alimentation avec les autres câbles. Manipuler le câble d’alimentation avec les précautions d’usage. Ne pas insérer d’objets dans les aérations.

  • Page 7: Spectrométrie

    SPECTROMÈTRIE Distance 5 mètres Couleur Longeur d’onde Rouge 639 nm 6291 lux Vert 534 nm 49027 lux Bleu 448 nm 2864 lux 60000 lux MK305s esures éffectuées avec u pectruM LED ROUGE LED VERTE Page 7...
  • Page 8 LED BLEU Page 8...
  • Page 9 Page 9...

  • Page 10: Raccordement Dmx

    dmX: accordement Les projecteurs sont connectés en série à une console DMX. Raccorder les projecteurs comme le montre le schéma ci-dessus. - Raccorder le côté mâle du câble DMX à la sortie de la console DMX512. - Puis connecter la sortie DMX du projecteur à l’entrée du projecteur suivant. - Répéter l’opération sur l’ensemble de la chaine.

  • Page 11: Architecture Des Menus

    Architecture des menus LES VALEURS EN ROUGES SONT DÉFINIES PAR DÉFAUT DANS LE MENU ET RECHARGÉES TELLES QUE EN CAS DE «RECHARGEMENT DES PARAMÈTRES PAR DÉFAUT» Menu Sous-Menu Options Receive A001~AXXX Set Address Standard (22 C) - (16bit) Basic (19 C) - (8bit) Extend (25 C) - (16bit) User Mode User A...
  • Page 12 Clear Last Clear Total R: XXXF Temp. Info G: XXXF B: XXXF Information Fan1 : xxxxRPM Fan Speed Fan2 : xxxxRPM Error. Info NONE/Pan,Tilt….. Model. Info Aperta 1U01 V1.0.2 2U01 V1.0.2 Software.V 3U01 V1.0.2 4U01 V1.0.2 5U01 V1.0.2 Page 12...
  • Page 13 Configuration de l’adresse DMX de l’Aperta MENU USER MODE User Mode : Sélection du mode DMX de l’Aperta entre les différents modes tells que : - Basic 19 canaux DMX - Mode 8 Bits - Standard 22 Canaux DMX - Mode 16 Bits - Extended 25 Canaux DMX - Mode 16 Bits étendu...

  • Page 14: Menu Function

    1 - plus rapide à 4 - moins rapide Hibernation : OFF - 01 Min à 99 Min - Sélection du mode d’hibernation de l’Aperta. OFF par défaut ou de 1 minute à 99 minutes avant le passage en mode hibernation.

  • Page 15: Quickpath

    QuickPath Sous-menu permettant l’activation ou la désactivation de la fonction QuickPath pour définir le comportement de l’Aperta lors du passage d’un mouvement de rotation continue à un mouvement «standard». Ce mode reste activable via le canal de Contrôle (19, 22 ou 25 selon le mode DMX choisi) ;...
  • Page 16 5 minutes par défaut. Flip Display - ON/OFF - Inversion du sens de l’afficheur KeyLock - ON/OFF - Verrouillage des boutons de l’Aperta. DispFlash - ON/OFF - Validation ou non du flash de l’afficheur lorsque l’Aperta ne reçoit pas de signal DMX. Disp.Set Chan.Value - affichage en continu des valeurs DMX de tous les canaux.
  • Page 17 Fine, Focus, Frost, DimMode, P/T Speed, Reset/Prog Calibrate : Sous-menu permettant de recalibrer les moteurs et les Leds de l’Aperta pour accéder à ce menu il faut entrer le code PIN de déverrouillage de cette fonction. Code Pin : 060 On accède ainsi aux différents paramètres :...

  • Page 18: Roue De Gobos

    Roue de Gobos Page 18...

  • Page 19: Assignation Des Canaux Dmx

    Assignation des canaux DMX Mode Basic Canal Valeur Fonction 0-255 0-255 TILT PAN CONTINU 0-127 Pas de Fonction 128-189 Rotation Horaire de lent à rapide 190-193 Rotation Stop 194-255 Rotation Anti-Horaire de lent à rapide TILT CONTINU 0-127 Pas de Fonction 128-189 Rotation Horaire de lent à...

  • Page 20: Rotation Du Prisme

    GOBOS FIXES Open GOBO 1 8~11 GOBO 2 12~15 GOBO 3 16~19 GOBO 4 20~23 GOBO 5 24~27 GOBO 6 28~31 GOBO 7 32~35 GOBO 8 36~39 GOBO 9 40~43 GOBO 10 44~47 GOBO 11 48~51 GOBO 12 52~55 GOBO 13 56~59 GOBO 14 60~63...
  • Page 21 PRISME 2 000-31 Open 32-255 6 facet prism ROTATION DU PRISME 2 000-127 Index de 0° à 360° 128-189 Rotation Horaire de lent à rapide 190-193 Rotation Stop 194-255 Rotation Anti-Horaire de lent à rapide SHUTTER/STROBE 000-031 Shutter fermé 032-063 OPEN 064-095 Strobe de lent à...

  • Page 22: Courbes De Dimmer

    COURBES DE DIMMER 000-020 Standard 021-040 Stage 041-060 061-080 Architectural 081-100 Theatre 101-255 selon menu du projecteur VITESSE DES MOUVEMENT 0-225 De rapide à lent 226-235 mouvement au black out 236-255 Pas de Fonction CONTRÔLE 00-19 Pas de Fonction 20-29 Ventilation Auto 30-39 Ventilation Max...

  • Page 23: Mode Standard

    Mode Standard Canal Valeur Fonction 0-255 0-255 PAN Fine 0-255 TILT 0-255 TILT Fine PAN CONTINU 0-127 Pas de Fonction 128-189 Rotation Horaire de lent à rapide 190-193 Rotation Stop 194-255 Rotation Anti-Horaire de lent à rapide TILT CONTINU 0-127 Pas de Fonction 128-189 Rotation Horaire de lent à...
  • Page 24 GOBOS FIXES Open GOBO 1 8~11 GOBO 2 12~15 GOBO 3 16~19 GOBO 4 20~23 GOBO 5 24~27 GOBO 6 28~31 GOBO 7 32~35 GOBO 8 36~39 GOBO 9 40~43 GOBO 10 44~47 GOBO 11 48~51 GOBO 12 52~55 GOBO 13 56~59 GOBO 14 60~63...
  • Page 25 SHUTTER/STROBE 000-031 Shutter fermé 032-063 OPEN 064-095 Strobe de lent à rapide 096-127 OPEN 128-159 EFFET PULSE 160-191 OPEN 192-223 STROBE RANDOM de lent à rapide 224-255 OPEN 000-255 DIMMER 0~100% 000-255 DIMMER Fine 0~100% 0-255 FOCUS 0~100% FROST 0-225 0% à...
  • Page 26 CONTRÔLE 00-19 Pas de Fonction 20-29 Ventilation Auto 30-39 Ventilation Max 40-49 Ventilation Mini 50-59 Quick path P/T Off 60-69 Quick path P/T On 70-79 RESET PAN & TILT 80-89 RESET TOTAL 90-99 Pas de Fonction 100-119 Programmes Internes 1 120-139 Programmes Internes 2 140-159...
  • Page 27 Mode Extended Canal Valeur Fonction 0-255 PAN Fine 0-255 TILT 0-255 TILT Fine 0-255 PAN CONTINU 0-127 Pas de Fonction 128-189 Rotation Horaire de lent à rapide 190-193 Rotation Stop 194-255 Rotation Anti-Horaire de lent à rapide TILT CONTINU 0-127 Pas de Fonction 128-189 Rotation Horaire de lent à...
  • Page 28 GOBOS FIXES Open GOBO 1 8~11 GOBO 2 12~15 GOBO 3 16~19 GOBO 4 20~23 GOBO 5 24~27 GOBO 6 28~31 GOBO 7 32~35 GOBO 8 36~39 GOBO 9 40~43 GOBO 10 44~47 GOBO 11 48~51 GOBO 12 52~55 GOBO 13 56~59 GOBO 14 60~63...
  • Page 29 SHUTTER/STROBE 000-031 Shutter fermé 032-063 OPEN 064-095 Strobe de lent à rapide 096-127 OPEN 128-159 EFFET PULSE 160-191 OPEN 192-223 STROBE RANDOM de lent à rapide 224-255 OPEN 000-255 DIMMER 0~100% 000-255 DIMMER Fine 0~100% 0-255 FOCUS 0~100% FROST 0-225 0% à...
  • Page 30 CONTRÔLE 00-19 Pas de Fonction 20-29 Ventilation Auto 30-39 Ventilation Max 40-49 Ventilation Mini 50-59 Quick path P/T Off 60-69 Quick path P/T On 70-79 RESET PAN & TILT 80-89 RESET TOTAL 90-99 Pas de Fonction 100-119 Programmes Internes 1 120-139 Programmes Internes 2 140-159...
  • Page 31 STARWAY Paris Nord 2 78 Allée des Érables 93420 Villepinte France Tél. : +33 (0)820 230 007...
