Indications sur l'instrument combiné, ICL
Raccordement d'un signal d'activation pro-
venant d'une fonction posée en deuxième
monte
Indications lumineuses et sonores
Raccordement lors de l'activation sans schéma logique dans
BICT
Le raccordement via le connecteur C234 permet d'activer 2 témoins de contrôle avec
ou sans indication sonore, même si le véhicule n'est pas équipé de la fonctionnalité
BCI.
Cet exemple décrit le raccordement dans la cabine. Le signal d'activation doit être
soit +24 V, soit la masse.
Procéder comme suit :
1.
Connecter le câble d'activation sur la position 6 ou 8 du connecteur faisceau-
faisceau C234 ; voir l'illustration.
2.
Spécifier la polarité, la position du témoin de contrôle et le type de message lu-
mineux dans le module de commande ICL à l'aide du logiciel SDP3 pour carros-
siers.
3.
Spécifier le type de signal sonore dans le module de commande ICL à l'aide du
logiciel SDP3 pour carrossiers.
La fonction est prête pour l'activation.
Des informations sur le cadre sont disponibles dans le document Faisceaux de
câblage pour fonctions de superstructure.
Scania Truck Bodybuilder
© Scania CV AB 2020, Sweden
Raccordement d'un signal d'activation provenant d'une fonction posée en deuxième

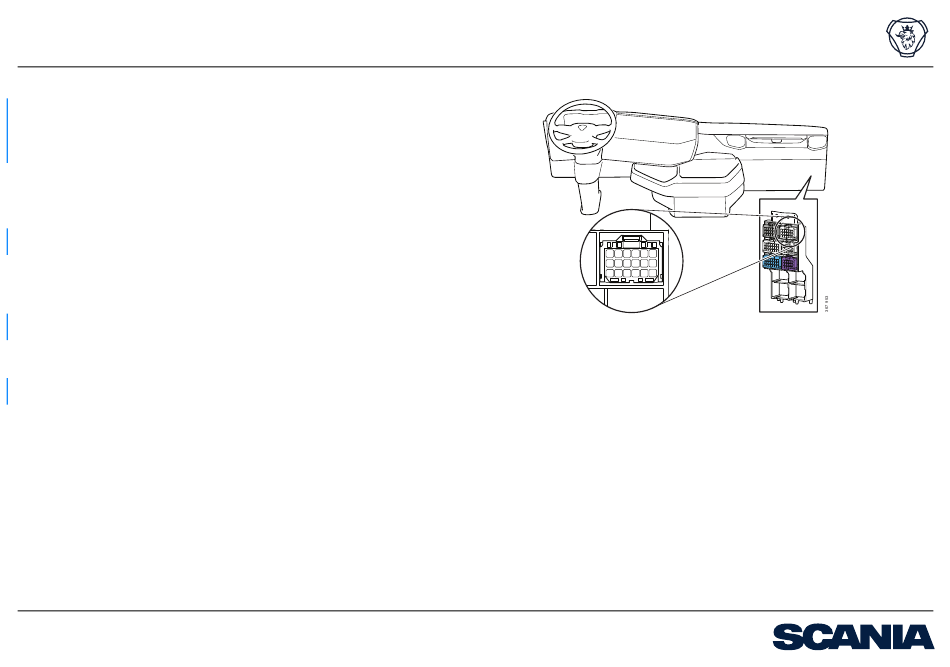

Connecteur faisceau-faisceau C234 situé dans la console de superstructure.
22:10-612 Edition 2 2020-10-15
27 (37)
