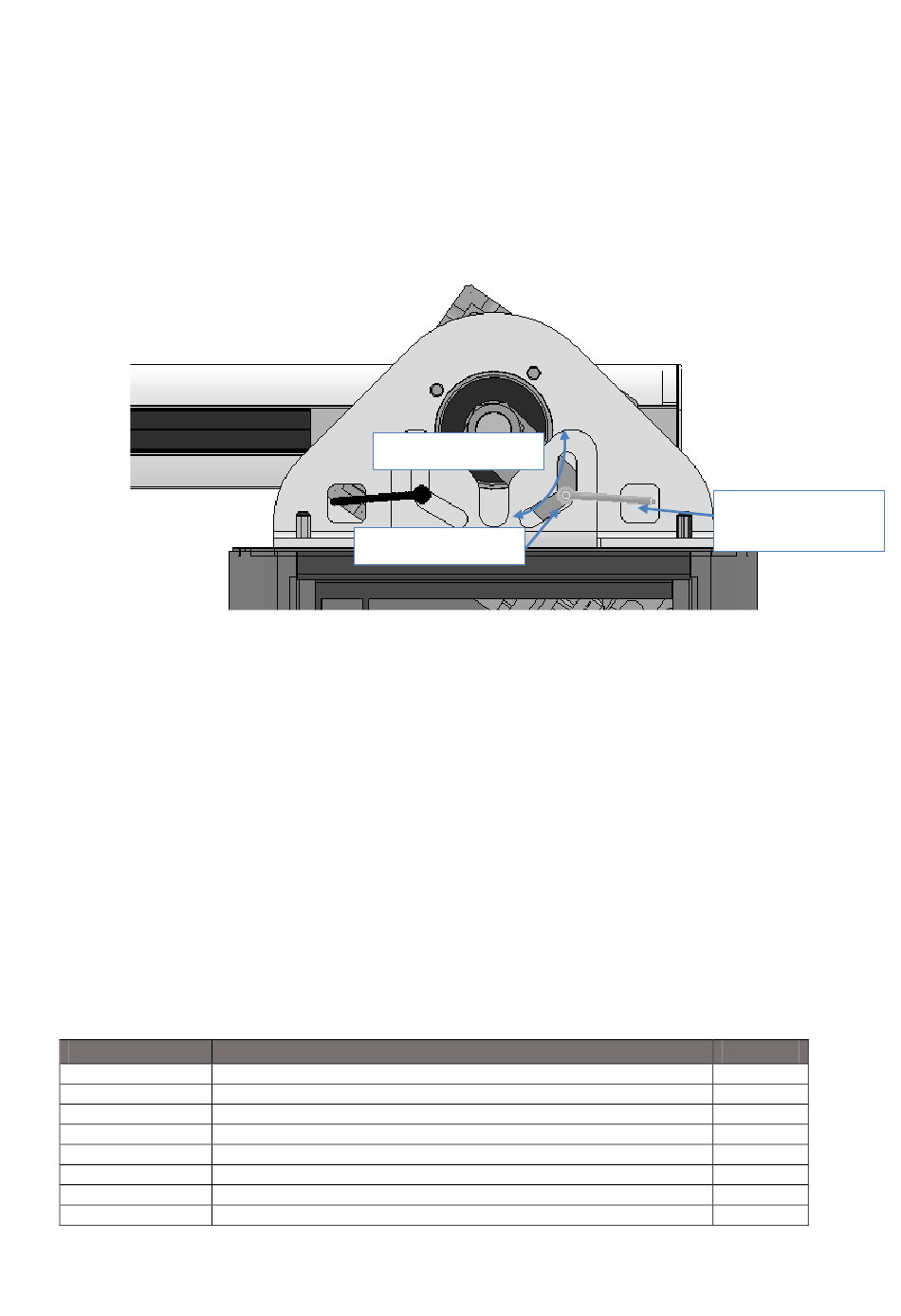

1. Régler le capteur pour qu'il soit activé (le voyant du capteur doit s'allumer) à
environ 10° avant la position verticale (90°)
2. Ajuster le réglage du capteur pour que la lisse soit verticale.
3. Lorsque vous avez obtenu le réglage parfait serrer les écrous à l'aide de 2 clés
de 17
6.2.2 Réglage capteur fermeture
1. Régler le capteur pour qu'il soit activé (le voyant du capteur doit s'allumer) à
environ 10° avant la position horizontale (0°)
2. Ajuster le réglage du capteur pour que la lisse soit horizontale.
3. Lorsque vous avez obtenu le réglage parfait serrer les écrous à l'aide de 2
clés de 17
Nota : si la barrière n'arrive pas jusqu'à la butée fermeture, vous pouvez soit régler le
capteur pour déclencher plus tard ou augmenter le temps de la petite vitesse
(paramètre 61)
Exemple : -2,0s (la barrière descendra pendant 2 secondes en petite vitesse à partir
du moment où elle enclenchera le fin de course fermeture et s'arrêtera.
La fréquence de la petite vitesse se programme dans le paramètre 19.
Cette fonction est valide si le contact No FC fermeture est raccordé entre les bornes
B4 et T4 du variateur
6.3 RÉGLAGE DU VARIATEUR DE FRÉQUENCE
N° paramètre
Désignation
01
vitesse minimum appliquée au variateur
02
vitesse maximum appliquée au variateur
03
rampe d'accélération en ouverture et fermeture
04
rampe de décélération en ouverture et fermeture
18
vitesse d'ouverture (hz)
19
vitesse de ralentissement (hz)
20
vitesse de fermeture (hz)
61
tempo de ralentissement en fermeture (sec)
Plage de réglage
Ecrou
BLX 4 - Ed01
Capteur
Fermeture « 2 »
Unité
Hz
Hz
sec
sec
Hz
Hz
Hz
V
20
