Sprzęt AV (KM0232)
Do telewizora można podłączyć dodatkowy sprzęt AV: zestaw kina domowego, od-
twarzacz DVD, magnetowid itp. Służą do tego złącza znajdujące się z tyłu telewizora.

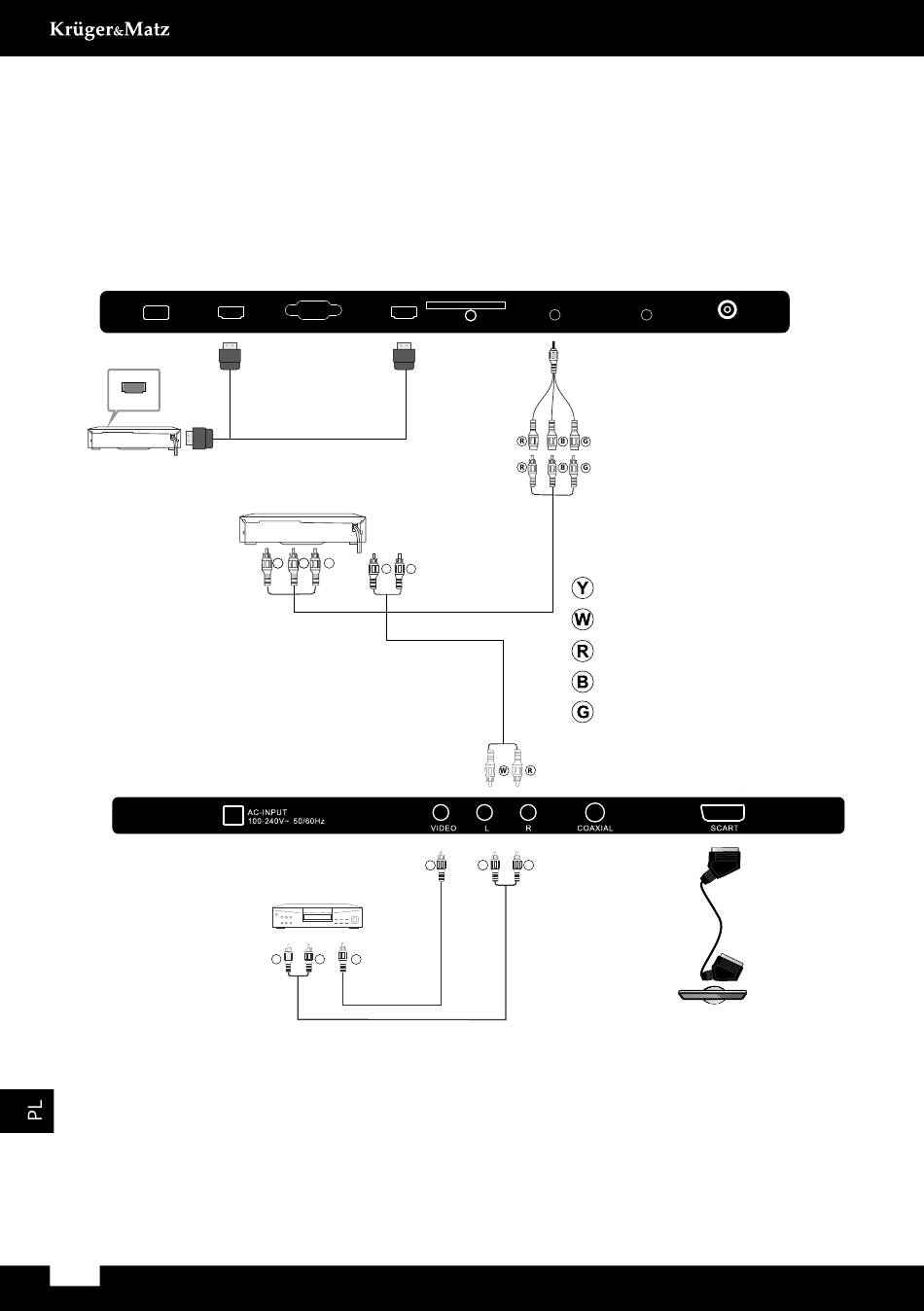

Przykładowe połączenie przedstawione jest na poniższym rysunku:
USB HDMI2
HDMI
TO AUDIO OUTPUTS
YPbPr obsługuje format: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p.
168
VGA HDMI1
VIDEO EQUIPMENT with YPbPr
R
G B
W
R
VIDEO EQUIPMENT
W R Y
TO VIDEO
OUTPUTS
COMMON INTERFACE (CI)
HEADPHONE YPbPr
Audio
Y W R
Instrukcja obsługi
PC AUDIO RF
Żółty (video)
Biały (audio L)
Czerwony (audio R / Pr lub Cr)
Niebieski (Pb lub Cr)
Zielony (Y)
