BEGA 84 489 Fiche D'utilisation

36.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

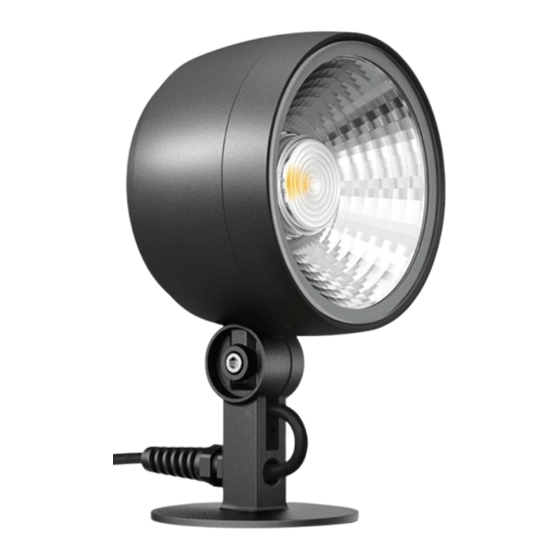

Leistungsscheinwerfer BEGA UniLink
Performance floodlight BEGA UniLink
Projecteur puissant BEGA UniLink
Ø 145 Ø 145
Gebrauchsanweisung
Anwendung
Leistungsscheinwerfer BEGA UniLink mit
Erdspieß und 5 m Anschlussleitung mit
Steckverbindung.
Für den Anschluss des Scheinwerfers ist
ein separat zu bestellender Netzstecker
erforderlich.
Die landesüblichen Netzstecker
mit 0,5 m Anschlussleitung sowie
Verlängerungsleitungen und Fünffach-Verteiler
stehen als Ergänzungsteile zur Verfügung.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Erdspieß aus glasfaserverstärktem Kunststoff
Sicherheitsglas klar
Reflektoroberfläche Reinstaluminium
Optische Silikonlinse · BEGA Hybrid Optics
Schwenkbereich -80°/+90°
5 m Anschlussleitung
X05RN-F FEP 2 × 1@ + 1G2,5@ mit
Steckverbindung
LED-Netzteil
220-240 V y 50-60 Hz
BEGA Thermal Switch
®
Temporäre thermische Abschaltung zum
Schutz temperaturempfindlicher Bauteile
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
c – Konformitätszeichen
Gewicht: 2,2 kg
100 100
Instructions for use
Application
Performance floodlight BEGA UniLink with
earth spike and 5 m connecting cable with plug
connector.
A separate mains plug must be ordered in
order to connect the floodlight to the mains.
The various country-specific mains plugs with
0.5 m connecting cable, as well as extension
cables and five-way distribution boxes are
available as accessories.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Earth spike made of glass fibre reinforced
synthetic material
Clear safety glass
Reflector surface made of pure aluminium
®
Optical silicone lens · BEGA Hybrid Optics
Swivel range -80°/+90°
5 m mains supply cable
X05RN-F FEP 2 × 1@ + 1G2,5@ with plug-in
connector
LED power supply unit
220-240 V y 50-60 Hz
BEGA Thermal Switch
Temporary thermal shutdown to protect
temperature-sensitive components
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
c – Conformity mark
Weight: 2.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
90° 90°
Fiche d'utilisation
Utilisation
Projecteur puissant BEGA UniLink avec
piquet et câble de raccordement de 5 m avec
connecteur à fiche.
Pour brancher le projecteur, une fiche réseau à
commander séparément est nécessaire.
Les fiches nationales conventionnelles avec
câble de raccordement de 0,5 m ainsi que les
rallonges et répartiteurs à cinq sorties sont
disponibles comme pièces complémentaires.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Piquet en matière synthétique renforcée à la
fibre de verre
Verre de sécurité clair
Finition du réflecteur aluminium extra-pur
® Lentille optique en silicone
BEGA Hybrid Optics
Inclinaison -80°/+90°
5 m de câble
X05RN-F FEP 2 × 1@ + 1G2,5@ avec
connecteur à fiche
Bloc d'alimentation LED
220-240 V y 50-60 Hz
®
BEGA Thermal Switch
Interruption thermique temporaire pour
protéger les composants sensibles à la
température
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
c – Sigle de conformité
Poids: 2,2 kg
84 489
IP 65
80° 80°
®
®
®
1 / 4
