Accéder aux cavaliers : enlevez le module d'E/S snap-in de l'automate, puis dévissez la carte électronique de
la coque en plastique du snap-in et enfin, retournez cette carte électronique pour pouvoir accéder aux
cavaliers.
Avant d'effectuer ces actions, touchez un objet métallique pour vous décharger de toute charge
électrostatique.

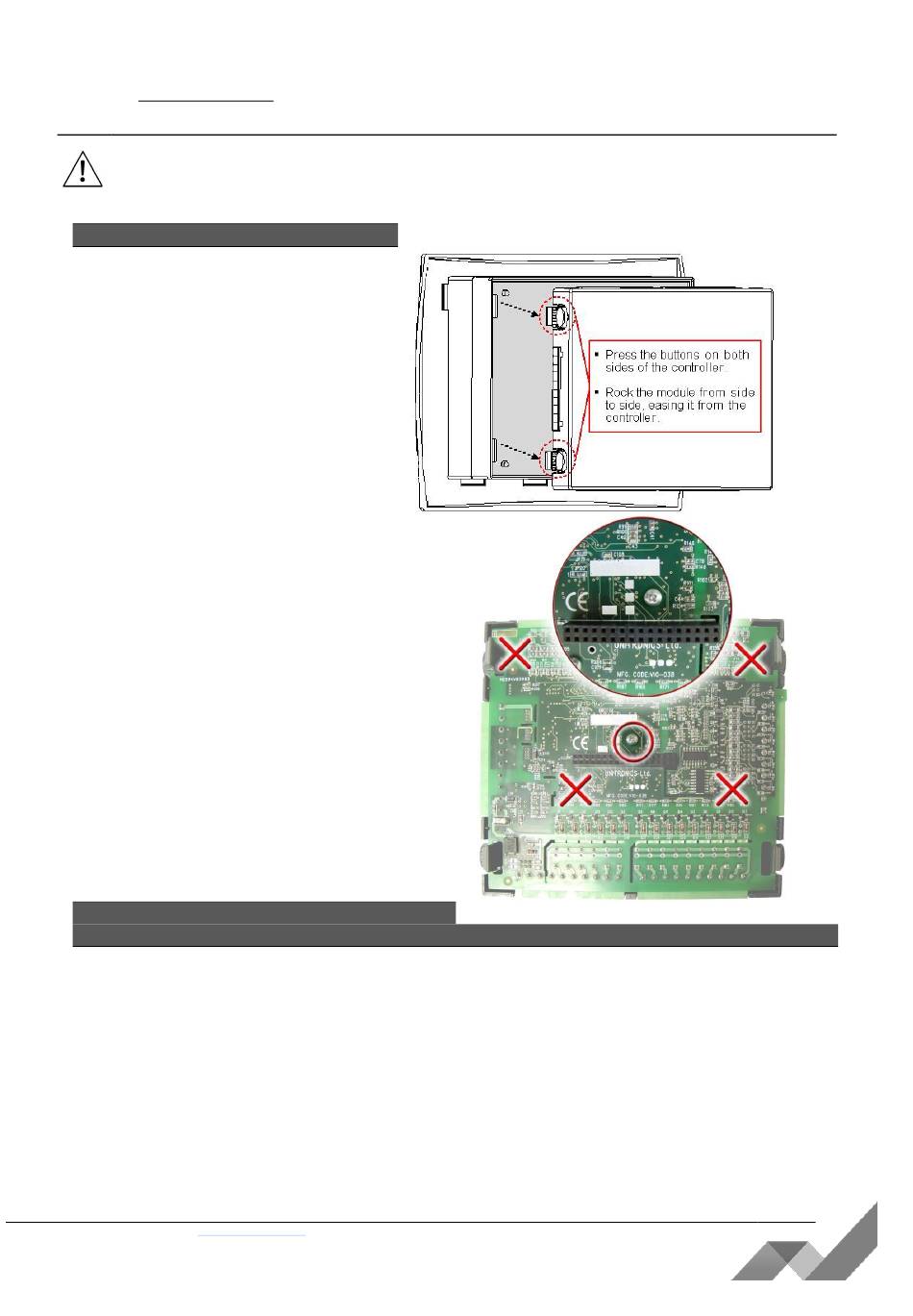

Accéder aux cavaliers :
Tout d'abord, retirez le module snap-in de l'automate.
1. Localisez les 4 boutons sur les côtés du Snapin.
2. Appuyez sur les boutons et maintenez-les
enfoncées pour ouvrir le mécanisme de
verrouillage.
3. Agitez doucement l'API de droite à gauche pour
faciliter son extraction.
4. Avec un tournevis cruciforme, retirez la vis
centrale de la carte électronique. Ne retirez
aucunes autres vis (voir photo ci-contre).
5. Retirez délicatement la carte électronique du cache en
plastique, en la tenant par ses connecteurs.
Sélectionnez la fonction souhaitée en
changeant les paramètres des cavaliers selon le schéma et les tableaux ci-dessous :
PL Systems Unitronics France -
Version : 02/2016
Evitez de toucher la carte de circuit imprimé directement, tenez la par ses connecteurs.
info@pl-systems.fr
Appuyer sur les boutons des
deux côtés de l'API .
A gitez doucement l'API pour
Faciliter l'extraction de snap - in.
7
