Conseils : La sortie du câble d'alimentation à travers le mur doit se faire dans la superficie de
l'appareil pour éviter d'être visible après installation. Pour faciliter la mise en place et respecter
la cote minimale de 150 mm du bas de l'appareil par rapport au sol (Fig.D).
- Libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos
de l'appareil (Rep. 1 Fig.C&E).
- Repositionner le dosseret pour faire correspondre les marques avec les trous des
fixations inférieures.
- Vérifier l'horizontalité du dosseret, marquer les 2 trous de fixation supérieure,
puis percer les 4 trous ainsi repérés.
- Replacer le dosseret au mur et fixer à l'aide de 4 vis diam.5,5mm max.
1 - RACCORDEMENT ELECTRIQUE
Veuillez lire attentivement les règles de sécurités
avant le raccordement de l'appareil.
- L'installation doit être conforme aux normes en vigueur dans le pays d'installation
(NFC 15-100 pour la France).
- Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement
murale.

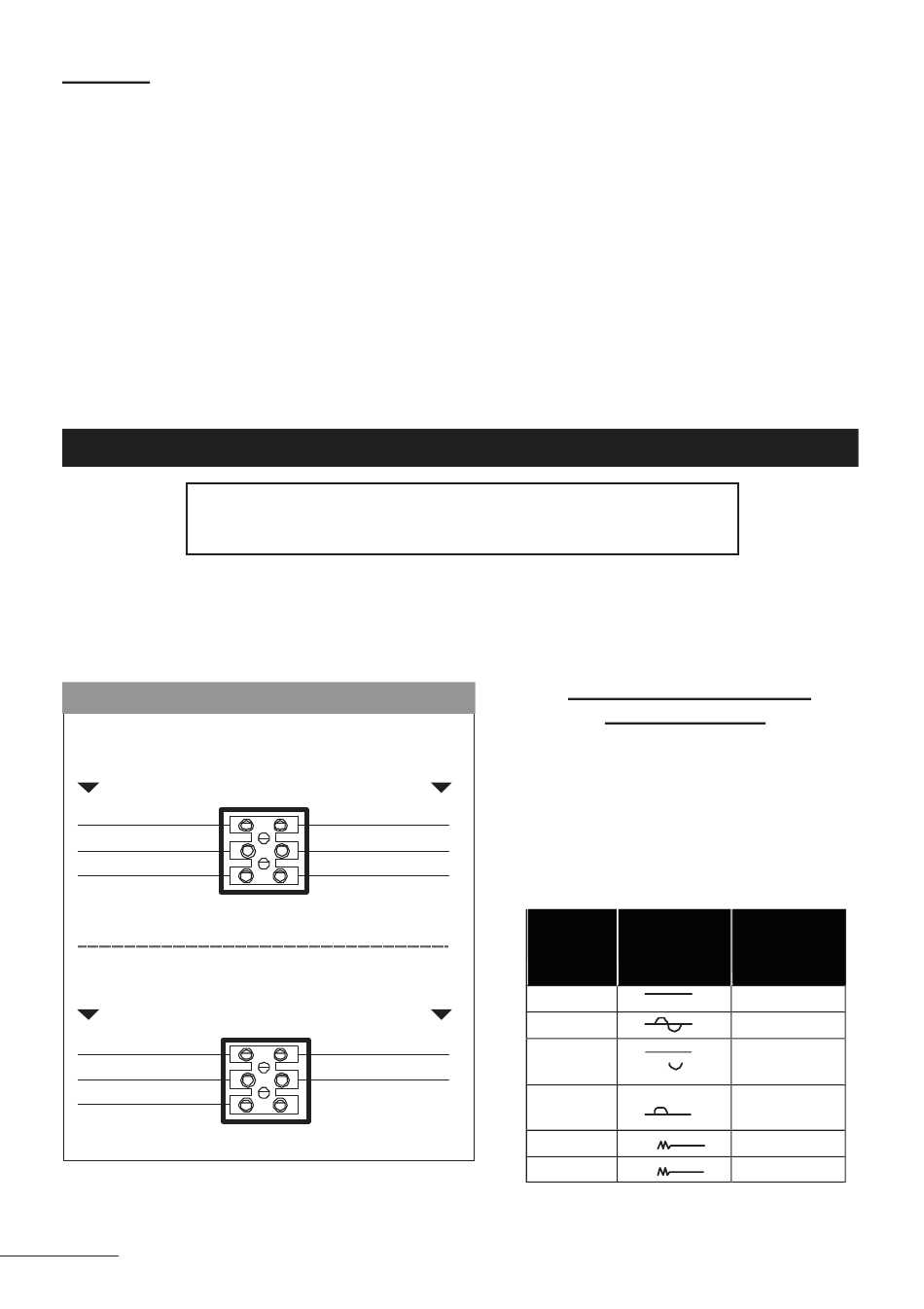

Schéma de raccordement
AVEC UTILISAT ION DU FIL PILOTE
Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
SANS UTILISATION DU FIL PILOTE
Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
Page 6
Réseau 230 V
Neutre
Fil pilote (centrale)
B o î t i e r d e
raccorde me nt
Réseau 230 V
Neutre
B o î t i e r d e
raccorde me nt
NOTA : Les ordres de programmation sont distribués par
les signaux suivants, mesurés par rapport au Neutre.
RESPECTER LE SENS DE
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Le fil noir ne doit en aucun cas être rac-
Phase
cordé à une borne de terre ou au fil
VERT / JAUNE.
Mode
Confort
Eco
Hors-gel
Phase
Arrêt
Chauffage
Conf. -1°C
Conf. -2°C
BRANCHEMENT :
Mesure par
Signal à
rapport au
transmettre
neutre
0 Volt
230 Volts
115 Volts
négatif
115 Volts
positif
297s
3 s
230 Volts/3s
293s
7 s
230 Volts/7s
