Instructions de montage
Minuterie SWK2070C

Uniquement pour les appareils de chauffage VFMi 20C et VFMi 30C

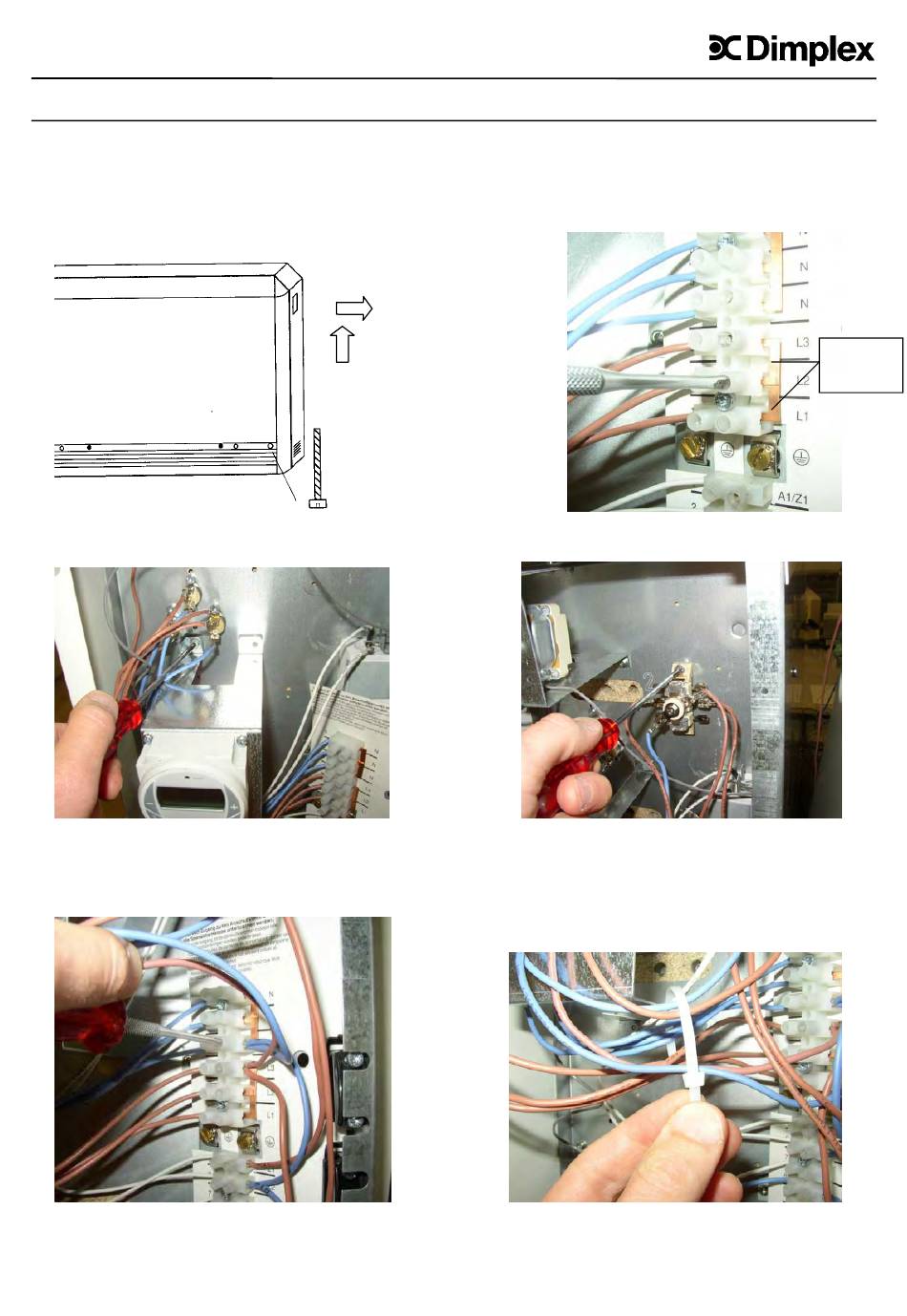

1. Enlever la vis de fixation pour le panneau latéral de droite.
Soulever le panneau latéral de droite de 5 mm env., puis
le retirer latéralement.
3. Monter la minuterie sur la face intérieure du
panneau latéral avec les trois vis fournies.
5. Raccorder tous les fils de la minuterie selon le schéma
de câblage figurant à la page suivante.
2. Insérer et raccorder les deux connexions aux bornes
L1, L2, L3.
4. Raccorder le relais thermique en haut à droite sur
la face intérieure du panneau latéral.
6. Attacher les câbles du faisceau de câbles avec
les serre-câbles fournis.
459270.66.11 02/09/B
Connexions
aux bornes
