Cadres casquettes à grand angle
Installation
Les pas dans cette section décrivent l'installation de l'entraînement après qu'il soit installé et ajusté
précédemment. Si vous n'avez pas installé l'entraînement précédemment, veuillez voir la section
Première Installation et Ajustage Initial. Pour monter l'entraînement du cadre casquette sur l'EMB
10/6T suivez les pas ci-après:
Vérifiez le fil de canette avant d'installer l'entraînement. S'il n'y a plus de fil de canette, il
faut enlever le cadre casquette pour remplacer du fil. Il est possible que la position ne soit
plus exacte.
1. Enlevez le dessus de table du cadre coulissant, centrez les colliers et installez le châssis tubu-
laire, au cas où la machine a été installée avec un cadre coulissant.
2. Sélectionnez la grandeur du cadre casquette à grand angle du Tableau de Commande de
l'EMB 10/6T.
3. Centrez le cadre en cliquant sur le bouton Centre du Cadre au Tableau de Commande.

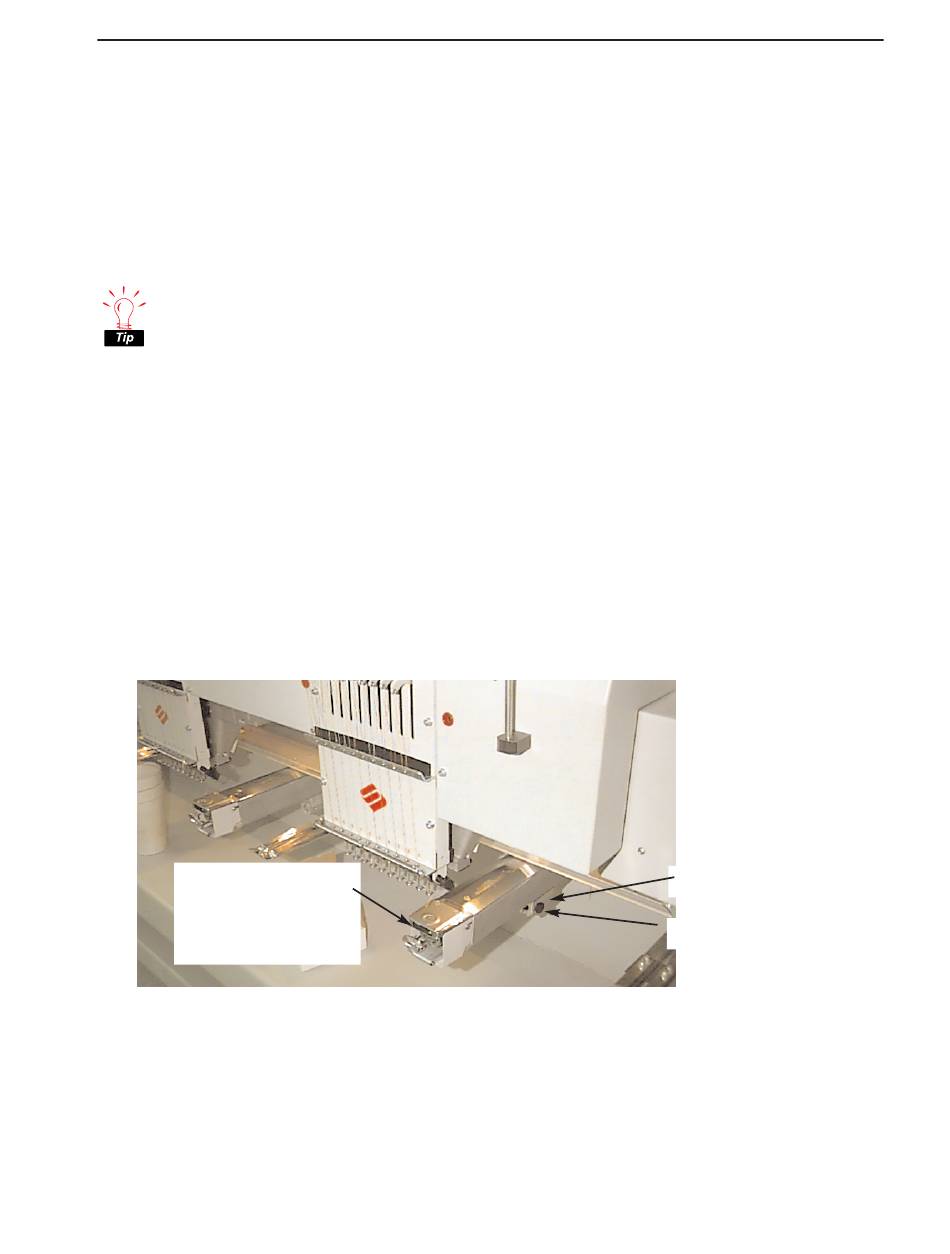

4. Vous trouverez les colliers de fixation du cadre casquette sous le bras cylindrique (voir l'illustra-
tion 3-12):
•
Le collier de queue d'aronde femelle au-dessous de la zone d'aiguilles
•
Le collier de fixation arrière
Collier de fixation de
queue d'aronde
femelle
11202-08 Rev. A
Illustration 3-12
Collier de fixation arrière
Vis à oreilles
3. Hoops and Cap Frames
3-9
