Instructions de montage
N° 200.174

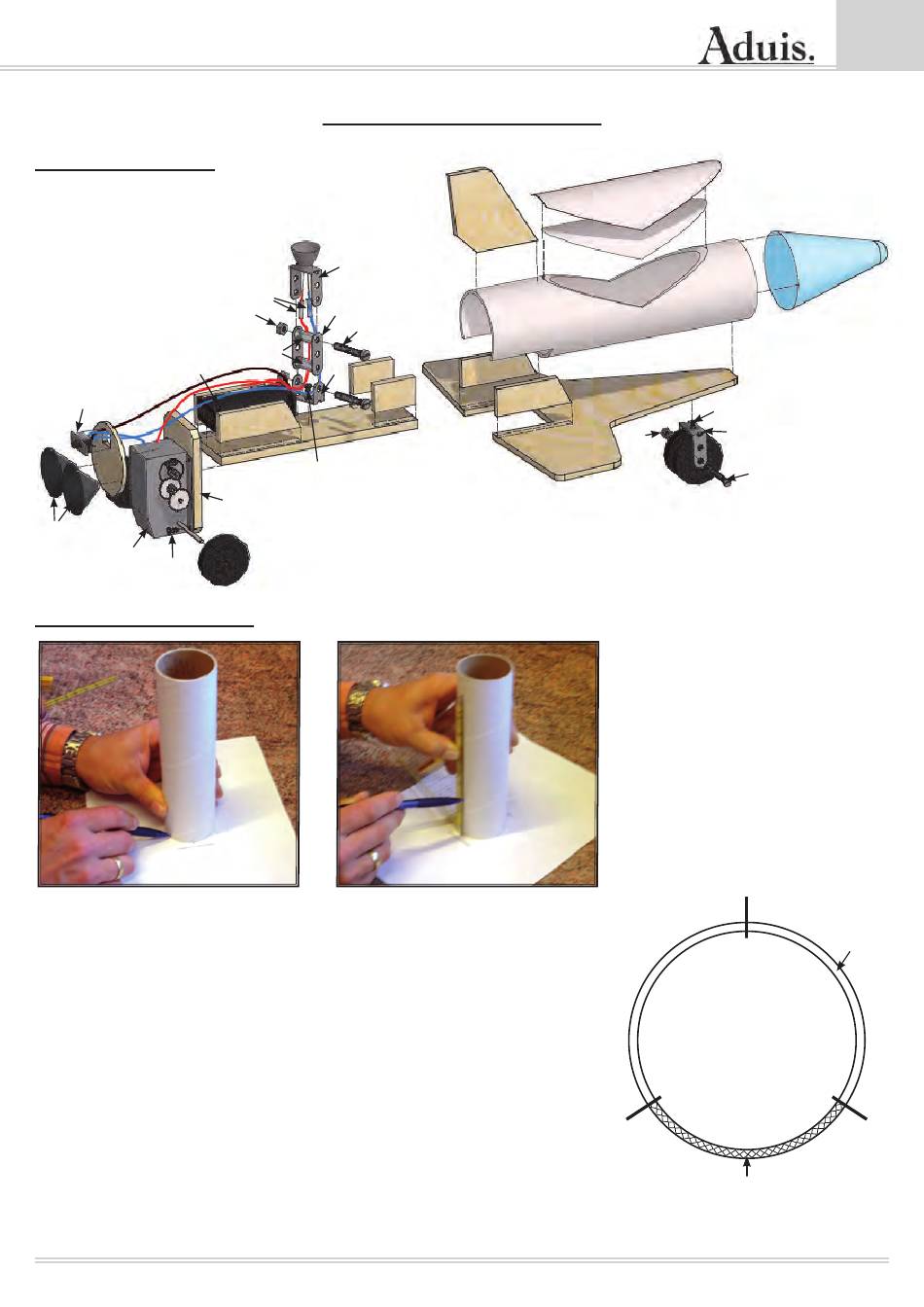

1. Vue d'explosion :
Jette un coup d'oeil sur l'ensemble.
X
V
L
R
S
2,9x6,5
2. Le tube central (A) :
Pose le tube (A) sur le gabarit et reporte les marques pour
l'évidement du circuit moteur et la ligne centrale pour le clapet
(B).
Avec un crayon et un triangle, prolonge le marquage vers le haut.
-> Attention aux angles droits !
A l'aide d'une feuille de papier, dessine la courbe pour l'évidement
prévu pour le circuit-moteur.
Découpe le gabarit pour le clapet (B) avec les ciseaux. Pose le
gabarit exactement sur la ligne centrale sur le tube (A) et des-
sine en suivant les contourns.
Instructions de montage
La notice de montage :
T
O
Y
N
M4
M4x25
Z
M
J
J
H
G
2,9x6,5
K
Q
E
B
A
D
C
D
M3
F
2,9x6,5
P
M3x30
ligne centrale pour clapet (B)
Gabarit permettant le
marquage
Echelle 1:1
évidement pour circuit-moteur
A
