SUMMARY

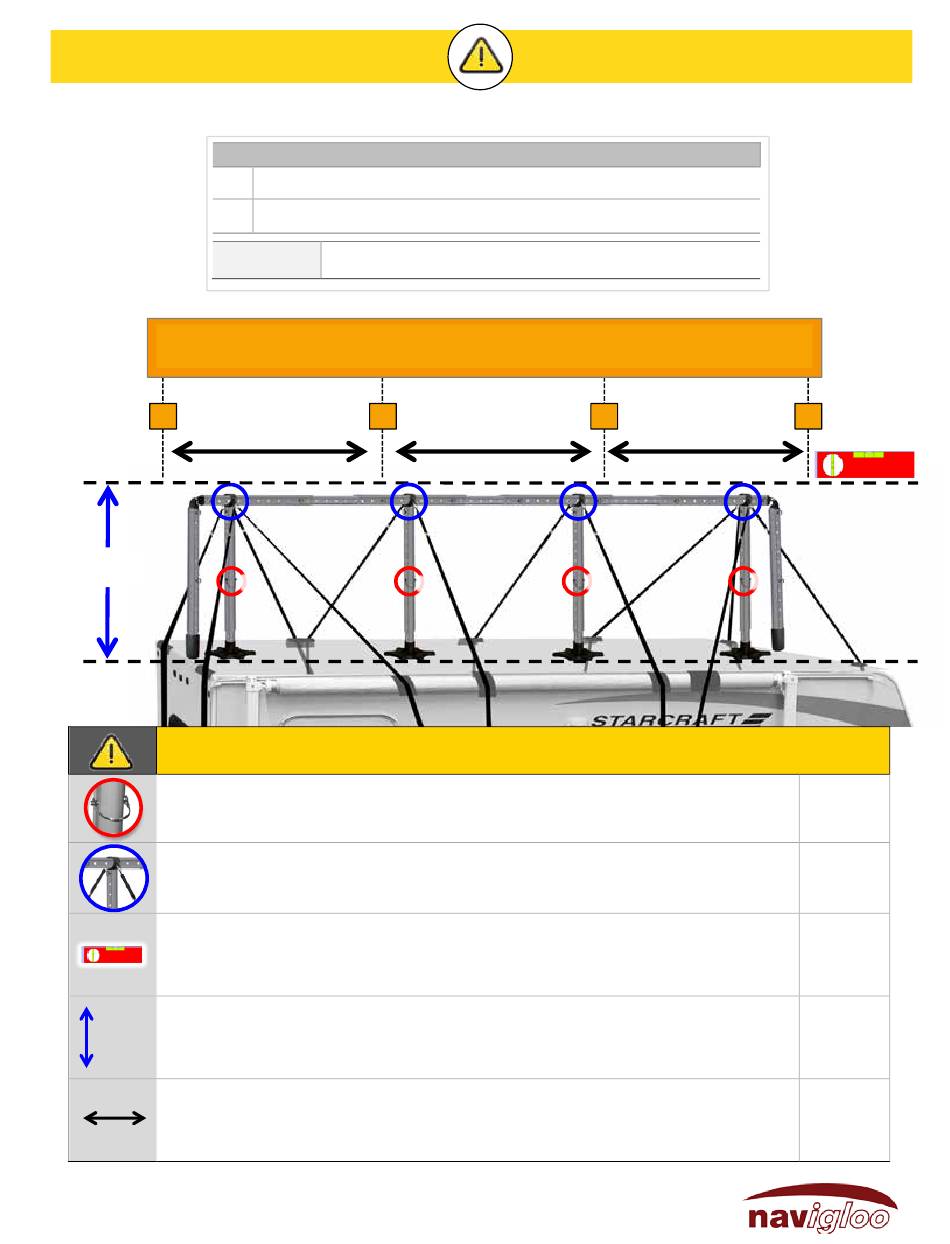

KEY POINTS OF ASSEMBLY
!
TRAVEL TRAILER 14-17 ft
1
55
in/po
THE 4 VERTICAL POSTS WITH BASE
LES 4 POTEAUX VERTICAUX AVEC BASE
Metal pins (K) must ONLY be installed on the 4 vertical posts with base.
Les goupilles de métal (K) doivent être posées UNIQUEMENT sur les 4 poteaux verticaux avec base.
Carabiners (G1) of the straps must ONLY be installed on the C-CLIPS (C) securing the 4 vertical support
posts with base.
Les mousquetons (G1) des sangles doivent êtres installés UNIQUEMENT sur les C-CLIPS (C) des 4 poteaux de
soutien verticaux avec base.
It is important that the horizontal beam be levelled as much as possible. Adjust the vertical posts
accordingly.
Il est important que la poutre horizontale soit, le plus possible, de niveau. Ajuster les poteaux verticaux en
conséquence.
The vertical support posts require a height of 55 inches. It is preferable to maintain this height to have the
best slope possible allowing the snow to slide off.
55
Les poteaux ne doivent pas dépasser 55 pouces en hauteur. Il est préférable de maintenir cette hauteur afin
in/po
d'assurer la meilleur pente possible pour que la neige s'écoule.
The distance between the 4 vertical support posts with base must be more or less equal in order to have
greater stability (they are the 4 pillars of the frame).
L'espace entre les 4 poteaux de soutien verticaux avec bases doit être le plus équilibré possible pour
assurer une bonne stabilité (puisqu'il s'agit des 4 piliers de l'armature).
22
©
NAVIGLOO FOR RVs : KEY POINTS OF ASSEMBLY INSTRUCTIONS
All manuals and user guides at all-guides.com
4
Vertical support posts with bases / Poteaux de soutien verticaux avec bases
4
Sets of lateral connectors / Paires d'embranchements latéraux
3 AB + 1 A
Horizontal beam / Poutre horizontale
4
THE
VERTICAL SUPPORT POSTS: THE PILLARS OF THE FRAME
4
LES
POTEAUX DE SOUTIEN VERTICAUX: LES PILIERS DE L'ARMATURE
2
¢
K
RÉSUMÉ
FRAME / ARMATURE
¢
¢
K
!
NAVIGLOO POUR VR : POINTS CLÉS DE L'ASSEMBLAGE
POINTS CLÉS DE L'ASSEMBLAGE
!
ROULOTTE 14-17 pi
3
¢
K
K
1/4
4
Page 6
Pages 8, 12
Page 11
Page 6
Pages 6, 11
