L'unité de contrôle et le panneau de commandes contrôlent conjointement le chauffage.
L'unité de contrôle permet les fonctions suivantes :
a) Diagnostic des installations à l'allumage (contrôle de sécurité)
b) Diagnostic des composants durant tout le fonctionnement
c) Sélection des programmes « économique » ou « standard » . L'unité de contrôle assiste leur fonctionnement
automatique (en permutant sur les différents modes correspondants aux températures du liquide de refroidissement)
d) Arrête automatiquement l'appareil lorsque :
- la durée du cycle préréglée (3 ou 8 heures) est atteinte
- l'un des éléments contrôlés présente une anomalie
- l'un des paramètres excède la limite spécifiée (température, alimentation électrique...)
6. Fonctions du panneau de commandes
Le panneau de commandes permet les fonctions suivantes :
- allumer et éteindre le chauffage en mode manuel
- sélectionner un programme et sa durée du fonctionnement
- gérer la température souhaitée
- indiquer le statut de fonctionnement du chauffage (en marche, à l'arrêt, et le code en cas de panne).
6.1 Régler et utiliser le panneau de commandes

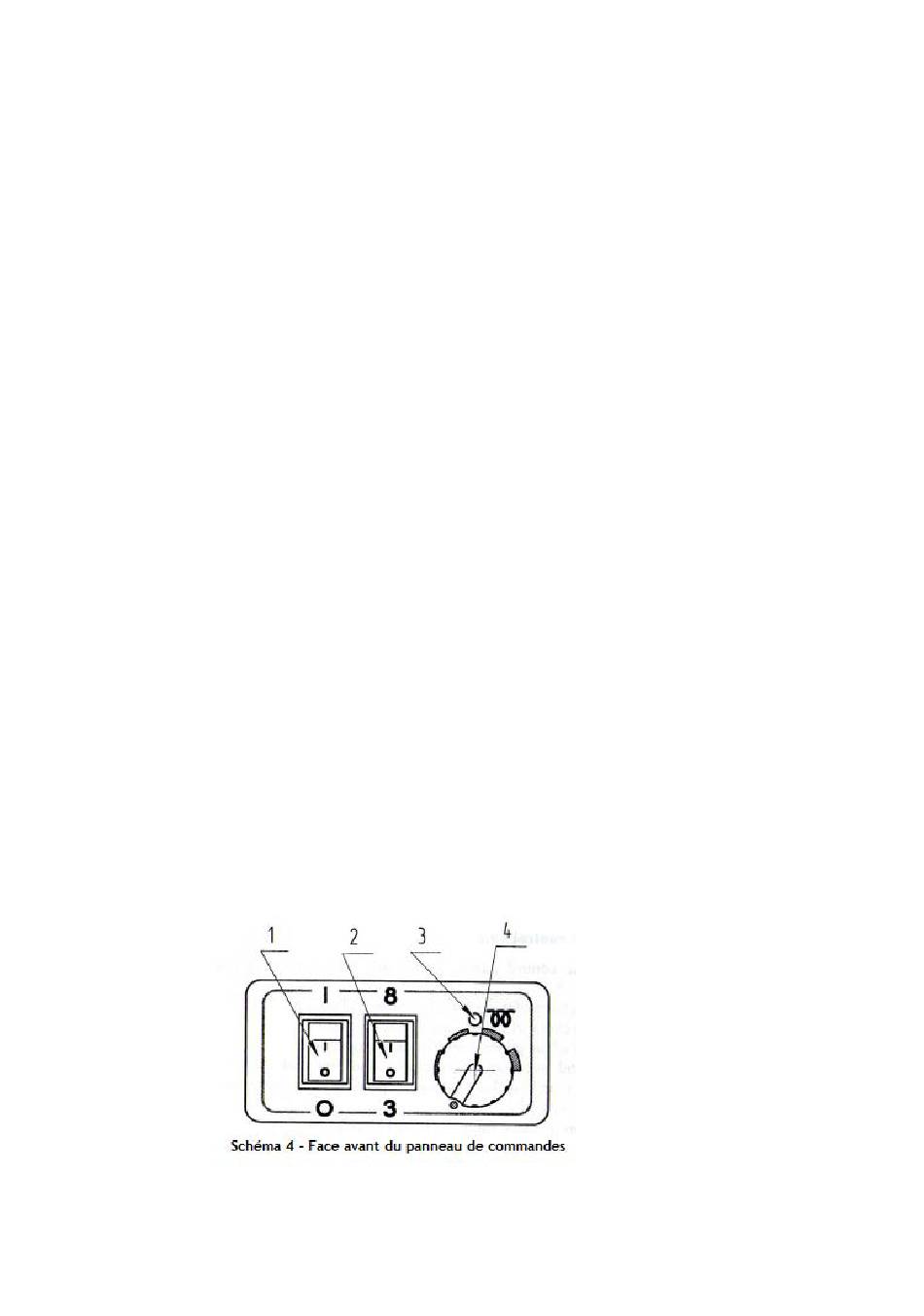

La face avant du panneau de commandes comprend deux interrupteurs (n°1 et n°2), un voyant lumineux (n°3), et le
thermostat (n°4) : voir schéma 4
6.1.1 Les deux interrupteurs sont utilisés comme suit :
- interrupteur 1 pour démarrer l'appareil (position « I ») et pour l'arrêter (position « 0 »)
- interrupteur 2 pour sélectionner le mode de fonctionnement
Le mode de pré-démarrage permet de chauffer et maintenir la chaleur du moteur pendant 3 heures
Le mode économique permet de maintenir la chaleur du moteur, et maintenir la chaleur dans l'habitacle ou l'espace
de vie, pendant 8 heures maximum lorsque le moteur est en veille.
Les chiffres 3 et 8 indiquent les positions correspondantes sur les interrupteurs .
6.1.2 Le thermostat (n°4) permet de gérer la puissance du chauffage dans l'habitacle (à condition que le liquide de
refroidissement n'ait pas dépassé la température de 55°C, et que l'interrupteur du chauffage dans l'habitacle ne soit
pas sur la position « off »), voici comment l'utiliser :
a) le bouton positionné à l'extrême gauche : le chauffage ne fonctionne pas
9 – PLANAR modèles 14TC-10 / 14TC-10-12
