Micropilot FMR56, FMR57
Endress+Hauser

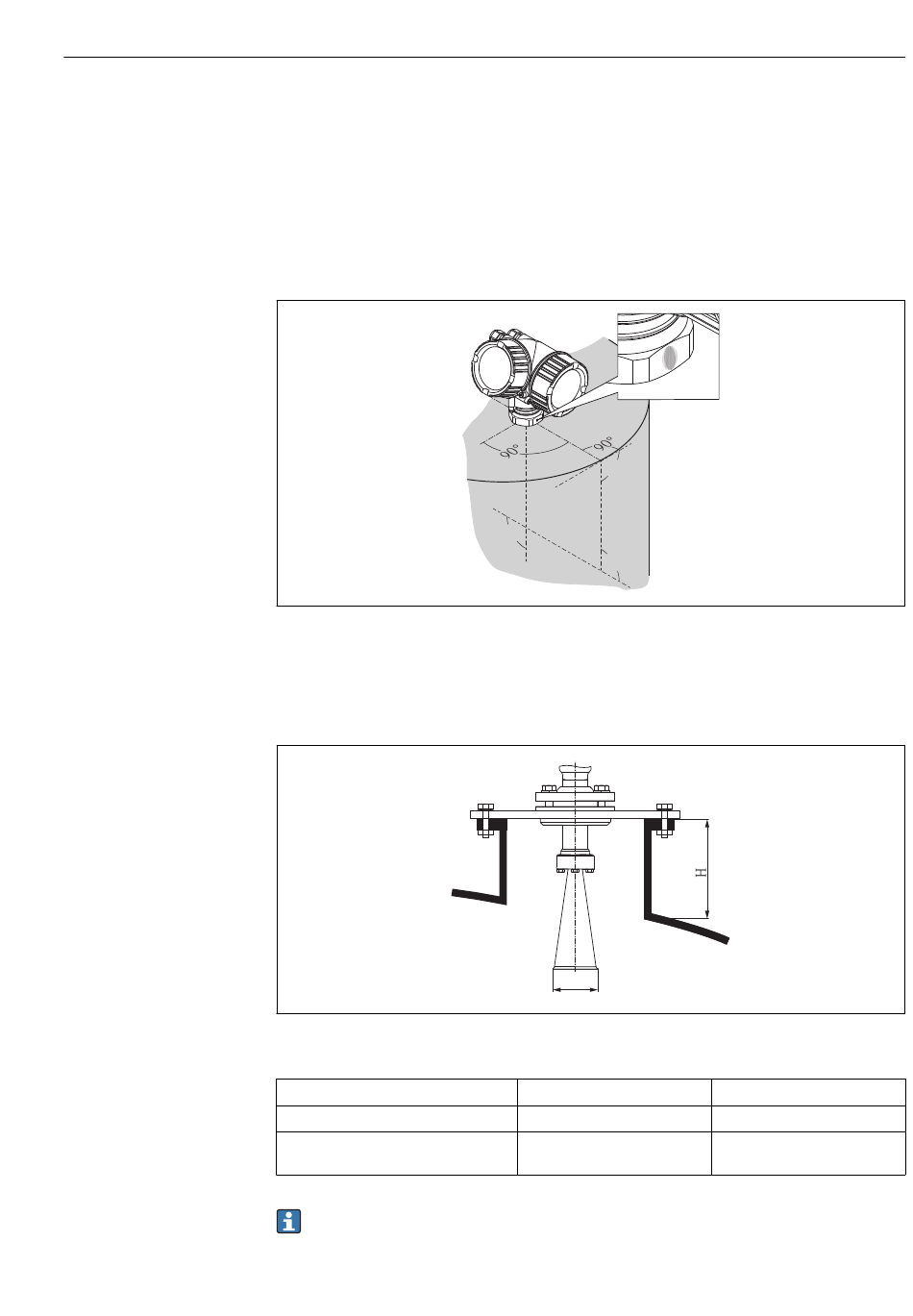

6.3.3 Antenne cornet (FMR57)
Orientation
• L' i déal est d' i nstaller l' a ntenne cornet à la verticale. Pour éviter les échos parasites ou
pour orienter l' a ppareil de façon optimale dans la cuve, le Micropilot avec dispositif
d' o rientation en option peut pivoter de 15° dans toutes les directions (→  34).
• Un repère sur la traversée facilite l' o rientation. Ce repère doit être orienté autant que
faire se peut vers la paroi de la cuve.
Indications sur le piquage
L' a ntenne cornet doit être plus longue que le piquage. Si cela n' e st pas possible pour des
raisons mécaniques, des piquages plus grands peuvent être utilisés.
 8 Hauteur et diamètre de piquage pour l' a ntenne cornet (FMR57)
Taille de l'antenne
D
H
Sans extension d' a ntenne
En cas de piquage plus haut, contactez Endress+Hauser.
°
9 0
9 0
°
9 0
°
øD
80 mm (3 in)
75 mm (2,95 in)
< 260 mm (10,2 in)
Montage
A0019434
A0016825
100 mm (4 in)
95 mm (3,74 in)
< 480 mm (18,9 in)
