Molette du bloc d'arrêt
Block d'arrêt
Vis de réglage de la lumière
Pommeau de
blocage du nez
Guide auxiliaire
maison

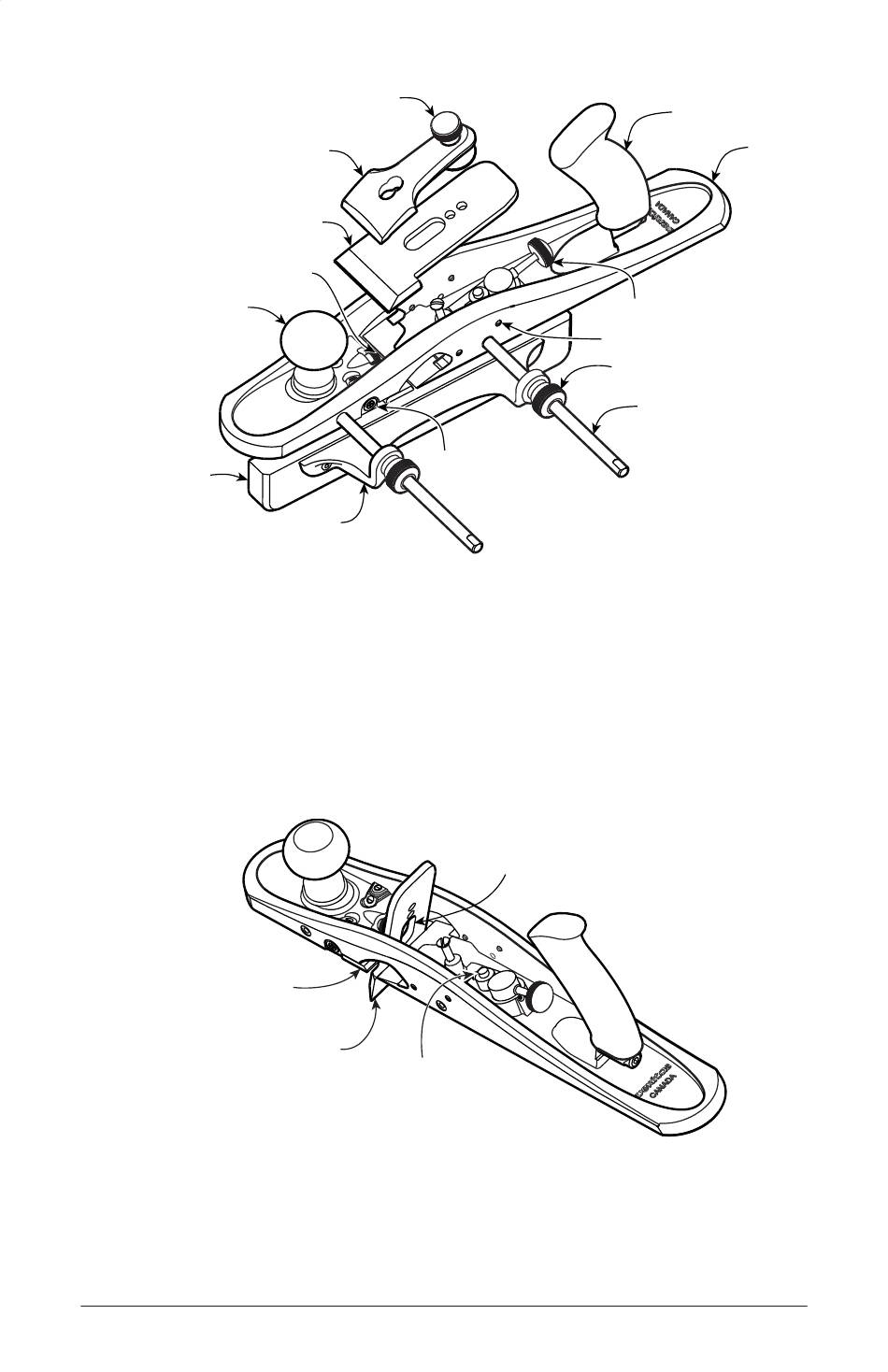

Figure 1 : Riflard à feuillure à angle faible Veritas
Mise en place de la lame
Mise en garde : La lame est tranchante. La manipuler de façon imprudente
peut entraîner des blessures graves.
À première vue, il semble impossible de placer la lame dans le rifl ard. Le
secret est d'avancer le nez le plus possible afi n d'ouvrir complètement la
lumière pour y passer la lame.
Nez avancé
le plus possible
La lame s'insère
par la lumière
Figure 2 : Mise en place de la lame
Placer la lame sur le lit du rifl ard, de sorte que l'ergot s'insère dans le
premier trou de réglage de la lame.
Mettre le bloc d'arrêt en place et serrer légèrement la molette.
Lame
Tranche-fil
Guide
Ergot
Mécanisme de réglage
Vis de calage
Molette de blocage
du guide
Trou de réglage
Poignée
Corps
Tige du guide
3
