Zones De Haut-Parleurs; Raccordement À L'alimentation - Fusion Apollo MS-RA670 Instructions D'installation

Fonction du fil ou Couleur du
du connecteur fil nu ou
RCA nom de
l'étiquette
RCA
Téléphone - Marron
silencieux
Dim Orange
Haut-parleur, Blanc
zone 1 gauche (+)
Haut-parleur, Blanc/noir
zone 1 gauche (-)
Haut-parleur, Gris
zone 1 droite (+)
Haut-parleur, Gris/noir
zone 1 droite (-)
Haut-parleur, Vert
zone 2 gauche (+)
Haut-parleur, Vert/noir
zone 2 gauche (-)
Haut-parleur, Violet
zone 2 droite (+)
Haut-parleur, Violet/noir
zone 2 droite (-)
Sortie ligne, ZONE 1
zone 1 (gauche)
ZONE 1 SUB
Sortie ligne, OUT
zone 1 (droite)
Sortie caisson de
basse, zone 1
Sortie de ligne, ZONE 2
zone 2 (gauche)
ZONE 2 SUB
Sortie de ligne, OUT
zone 2 (droite)
Sortie caisson de
basse, zone 2
Auxiliaire à gauche AUX IN
Auxiliaire à droite
Sortie ligne, ZONE 3
zone 3 (gauche)
Sortie ligne,
zone 3 (droite)
Sortie caisson de
basse, zone 3

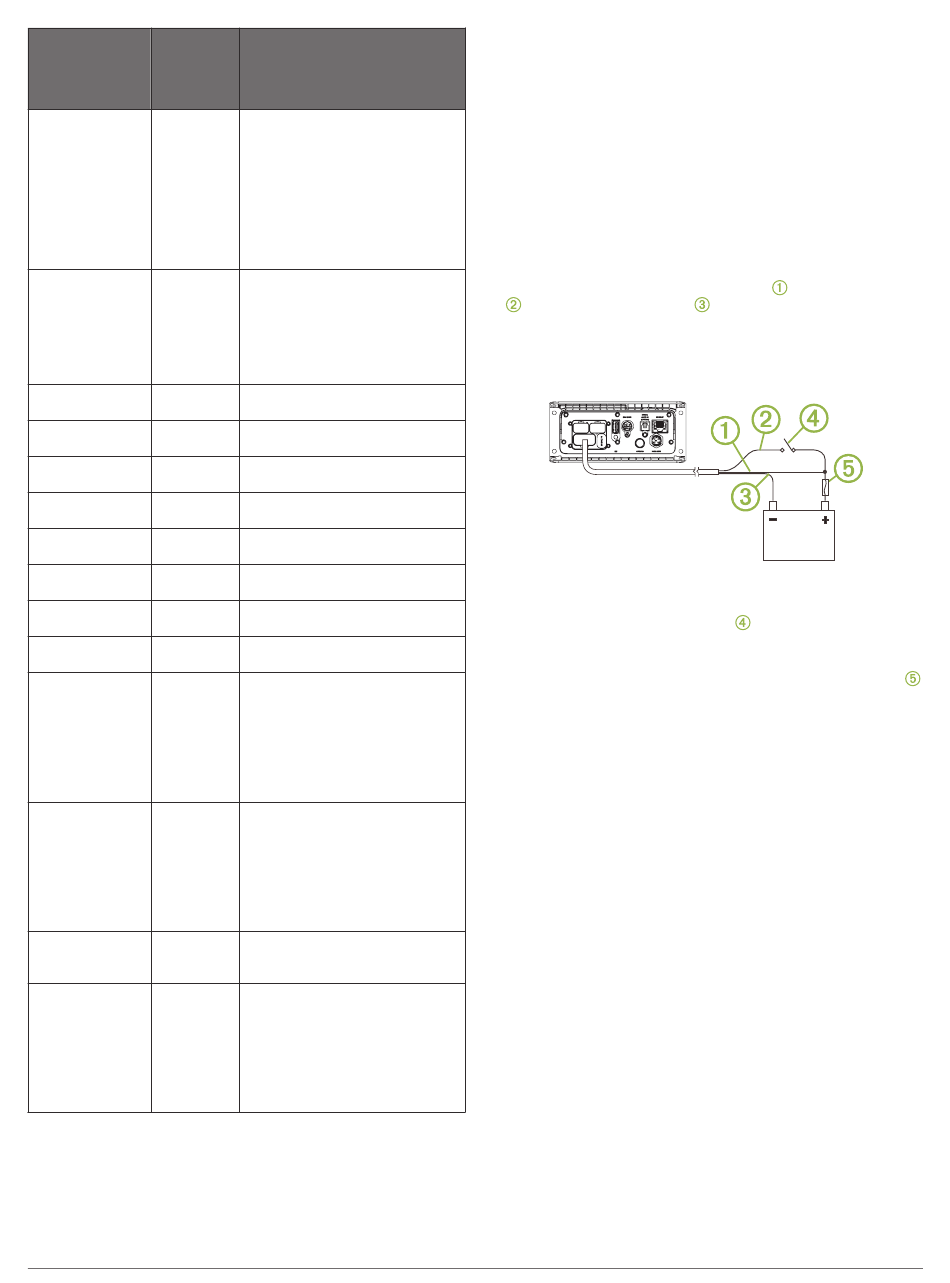

Raccordement à l'alimentation
Lorsque vous reliez la chaîne stéréo à l'alimentation, vous devez
connecter les deux fils de l'alimentation. Branchez le fil
d'alimentation jaune directement sur la batterie. Cela permet
d'alimenter la chaîne stéréo et de fournir une alimentation de
secours pour compenser les creux de tension.
Instructions d'installation de l'appareil Apollo MS-RA670
Remarques
Activé lorsqu'il est connecté à la
terre.
Par exemple, lorsque vous
connectez ce fil à un kit mains libres
compatible, le son est désactivé ou
l'entrée passe en mode AUX lors de
la réception d'un appel, et le kit
connecte ce fil à la terre. Vous
pouvez activer cette fonctionnalité à
partir du menu des paramètres.
Se connecte au fil d'éclairage du
bateau pour atténuer la luminosité
de l'écran de la chaîne stéréo
lorsque l'éclairage est allumé.
La jauge du fil d'éclairage doit être
adaptée au fusible alimentant le
circuit auquel il est connecté.
Fournit une sortie vers un amplifica-
teur externe et est associé à la
commande du volume pour la
zone 1.
Chaque câble du caisson de basse
fournit une sortie mono unique vers
un caisson de basse ou un ampli de
caisson de basse alimentés.
Fournit une sortie vers un amplifica-
teur externe et est associé à la
commande du volume pour la
zone 2.
Chaque câble du caisson de basse
fournit une sortie mono unique vers
un caisson de basse ou un ampli de
caisson de basse alimentés.
Fournit une entrée ligne stéréo RCA
pour les sources audio, comme un
lecteur CD ou MP3.
Fournit une sortie vers un amplifica-
teur externe et est associé à la
commande du volume pour la
zone 3.
Chaque câble du caisson de basse
fournit une sortie mono unique vers
un caisson de basse ou un ampli de
caisson de basse alimentés.
Branchez le fil d'allumage rouge à la même batterie via le
commutateur d'allumage ou un autre commutateur manuel pour
allumer et éteindre la chaîne stéréo. Si vous n'acheminez pas le
fil rouge à travers le commutateur d'allumage ou un autre
commutateur manuel, vous pouvez connecter le fil rouge au fil
jaune et les relier tous les deux à la borne positive (+) de la
batterie.
Vous devez connecter les fils d'alimentation à la batterie en
utilisant un fusible 15 A ou un disjoncteur 15 A.
Si vous avez besoin d'une rallonge pour l'alimentation (jaune) et
la mise à la terre (noir), utilisez un fil 14 AWG (2,08 mm
des rallonges supérieures à 1 m (3 pieds), utilisez un fil 12 AWG
(3,31 mm²). Si vous avez besoin d'une rallonge pour le fil rouge,
utilisez un fil 22 AWG (0,33 mm
1
Acheminez les fils d'alimentation jaune
et de mise à la terre noir
du faisceau de câbles jusqu'à la chaîne stéréo.
Ne connectez pas le faisceau de câbles à la chaîne stéréo
tant que toutes les connexions de fils dénudés n'ont pas été
faites.
2
Connectez le fil noir à la borne négative (-) de la batterie.
3
Si vous acheminez le fil rouge via le commutateur d'allumage
ou un autre commutateur manuel
d'allumage rouge au commutateur d'allumage ou à l'autre
commutateur.
4
Connectez le fil rouge au fil jaune, installez un fusible 15 A
aussi près de la batterie que possible et connectez les deux
fils à la borne positive (+) de la batterie.
REMARQUE : si vous utilisez le fil rouge à travers un
interrupteur à fusibles, il n'est pas nécessaire de connecter le
fil rouge au fil jaune ou d'ajouter un autre fusible au fil rouge.

Zones de haut-parleurs

Vous pouvez regrouper les haut-parleurs d'une zone dans une
zone de haut-parleur. Ceci vous permet de contrôler le volume
de chaque zone spécifique. Par exemple, vous pouvez baisser
le son dans la cabine et l'augmenter sur le pont.
Vous pouvez connecter jusqu'à deux paires de haut-parleurs au
canal de chaque zone, en parallèle. Une zone ne peut pas
prendre en charge plus de quatre haut-parleurs à l'aide de
l'ampli intégré.
Les zones 1 et 2 sont alimentées par l'ampli intégré. La zone 3
n'est disponible qu'en tant que sortie fixe. Pour utiliser les sorties
RCA ligne et RCA caisson de basse de la zone 3, vous devez
connecter un ampli externe.
Vous pouvez régler la balance, la limite de volume, le niveau
des basses et la fréquence des basses, donner un nom à
chaque zone et configurer d'autres paramètres spécifiques à
chaque zone.
2
). Pour
2
).
, d'allumage rouge
jusqu'à la batterie et la fiche
, connectez le fil
