Contrôle
Contrôle du fonctionnement de l'interrupteur du lit
de braises
Une fois la transformation effectuée et avant la mise en
service de la chaudière, le fonctionnement de l'inter-
rupteur du lit de braises doit être contrôlé. Pour cela,
procéder comme suit :
Effectuer le test de fonctionnement

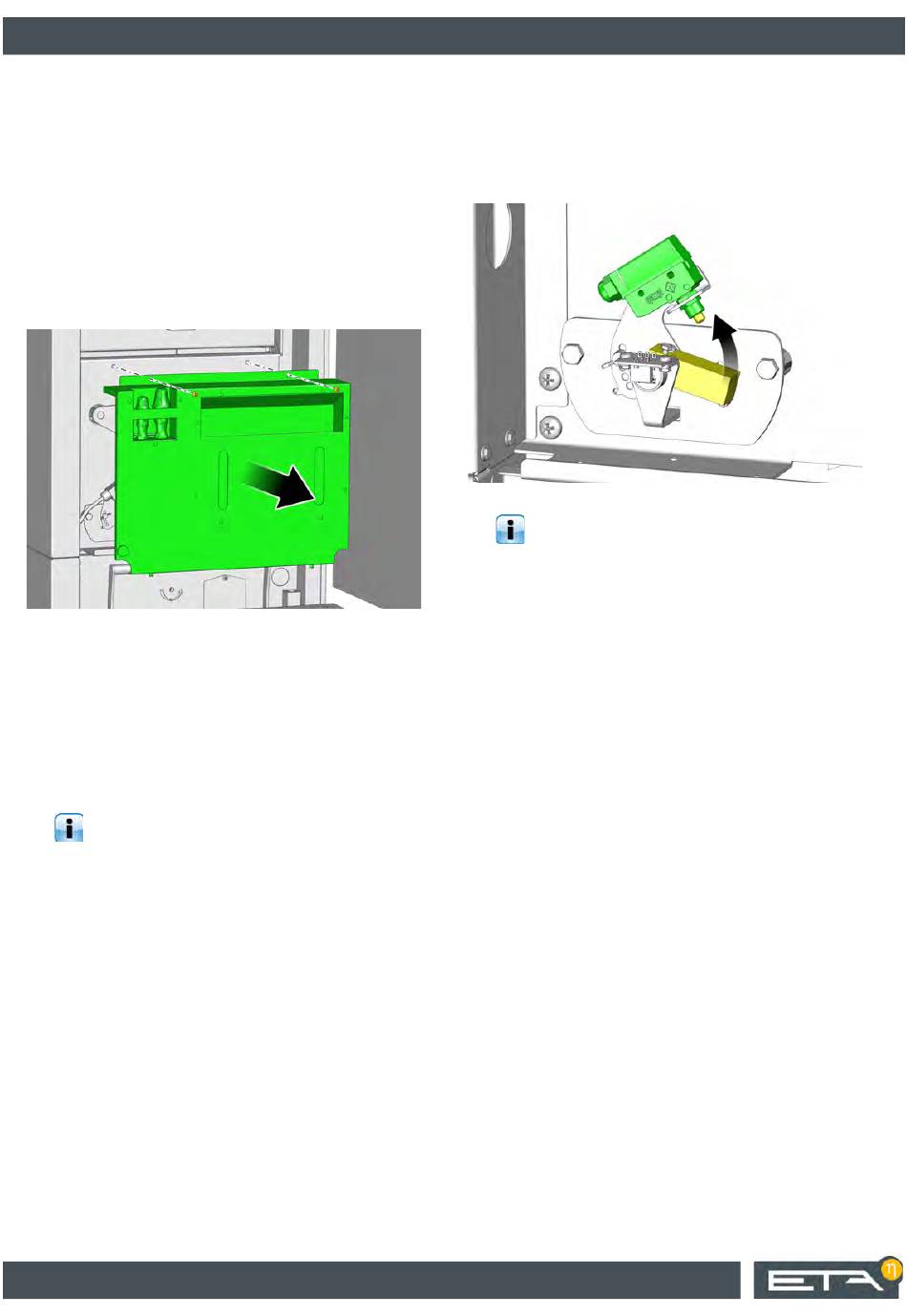

1. Enlever le cache à l'avant de la chaudière.
Fig. 5-1: Cache
2. Relever le niveau d'autorisation sur [SAV].
3. Dans le bloc de fonction du circuit de chauffage,
accéder au menu des entrées et des sorties. Sé-
lectionner l'unité d'alimentation [Unité du foyer] et
ouvrir la fenêtre de paramétrage. Dans la fenêtre
de paramétrage, au niveau de la vis d'alimentation
[Vis de foyer], appuyer sur la touche [Avancer], afin
de démarrer celle-ci.
Contrôler sur la chaudière si le moteur de la
vis d'alimentation se déplace réellement.
4. Dès que le moteur de la vis d'alimentation tourne,
actionner manuellement l'interrupteur du lit de
braises à l'avant de la chaudière. Tant que l'inter-
rupteur du lit de braises est actionné, le mo-
12
teur de la vis d'alimentation doit rester à l'arrêt.
Lorsque l'interrupteur n'est plus enfoncé, le mo-
teur de la vis d'alimentation redémarre.
Fig. 5-2: Interrupteur du lit de braises
Le
test de fonctionnement est réali-
sé avec succès si la vis d'alimentation
s'arrête lors de l'actionnement de l'interrupteur du
lit de braises. Dans le cas contraire, contrôler le
câblage de l'interrupteur du lit de braises avec le
convertisseur de fréquence. Dans un second
temps, procéder à nouveau au test de fonctionne-
ment.
5. Si le test de fonctionnement est réalisé avec
succès, quitter le mode manuel de la vis d'alimen-
tation en appuyant sur la touche [Automatique].
Remonter ensuite le cache à l'avant de la
chaudière.
