M4 - Système avec ordinateur Mx | V2 | Annexes
Fréquences et intervalles

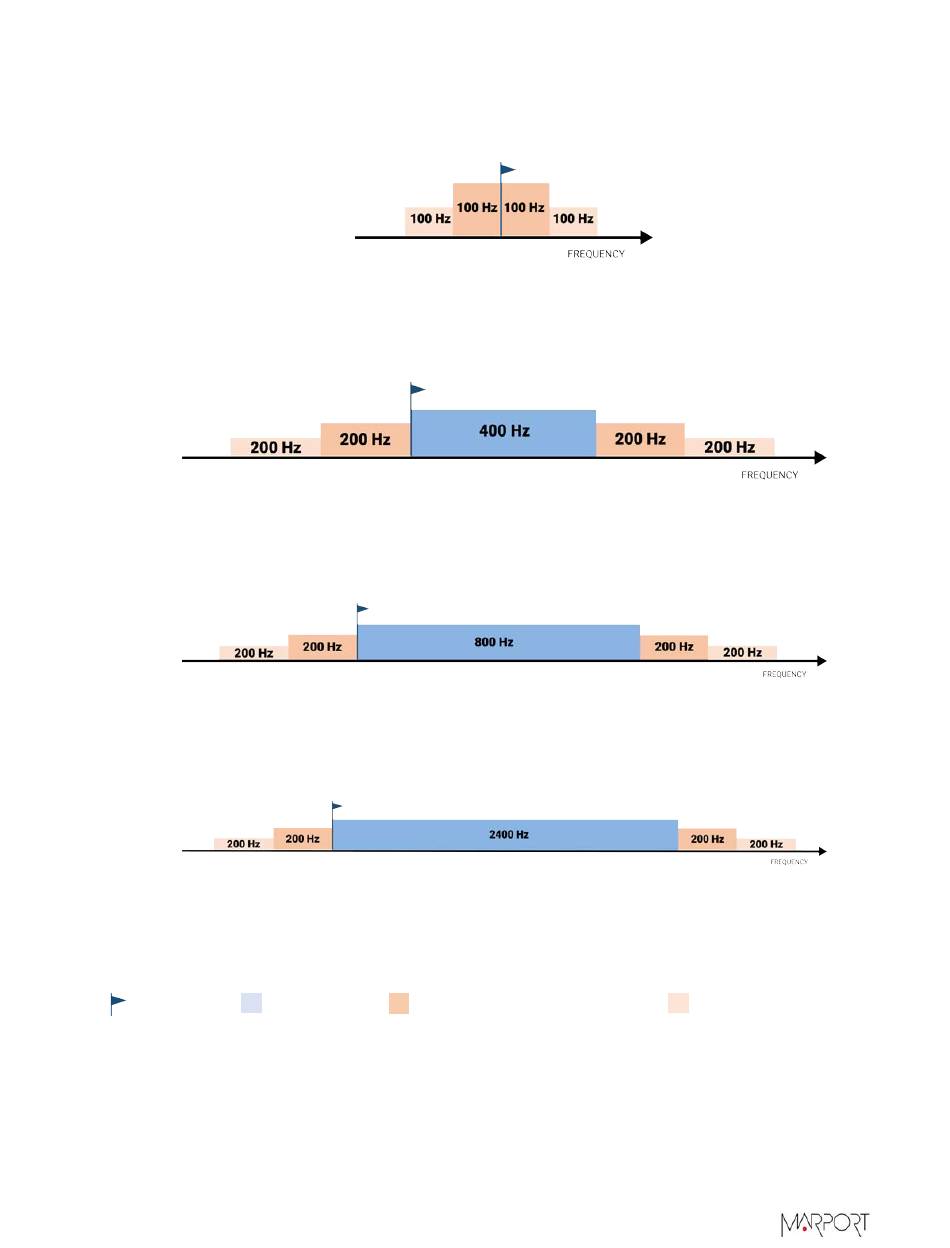

Les diagrammes ci-dessous montrent la largeur de bande des différents types de capteurs Marport
et les intervalles à respecter lors de l'ajout d'autres capteurs.
Illustration 1 : Capteurs PRP (par ex. capteurs Catch, Trawl Speed, capteurs capteur d'écartement...)
Exemple : Si la fréquence du capteur est de 40 kHz, aucun autre capteur ne devrait être présent sur
les plages entre 39,9 et 40 kHz et entre 40 et 40,1 kHz.
Illustration 2 : Capteurs NBTE (par ex. Speed Explorer, Trawl Explorer, Catch Explorer, Door Sounder)
Exemple : Si la fréquence du capteur est de 40 kHz, aucun autre capteur ne devrait être présent sur
les plages entre 39,8 et 40 kHz et entre 40 et 40,6 kHz.
Illustration 3 : Capteur HDTE en mode bande étroite
Exemple : Si la fréquence du capteur est de 40 kHz, aucun capteur ne devrait être présent sur les
plages entre 39,8 et 40 kHz et entre 40 et 40 kHz.
Illustration 4 : Capteur HDTE en mode large bande
Exemple : Si la fréquence du capteur est de 40 kHz, aucun capteur ne devrait être présent sur les
bandes entre 39,8 et 40 kHz et entre 40 et 42,6 kHz.
Largeur de
Distance recommandée
Distance obligatoire avec
Fréquence
bande
avec d'autres capteurs
d'autres capteurs
du capteur
| 43
