Retrait Et Pose Des Cadres De Vitres De Côtés Et Arrières; Retrait Et Pose Des Petits Cadres De Côtés - J.A.ROBY LOO Guide D'installation Et D'operation

Étape 3 : Vissez fermement les écrous papillon
•
au bas de la porte et fermer la porte d'accès
(Figure 8.3.2c)
8.4. RETRAIT ET POSE DES CADRES DE VITRES DE CÔTÉS ET
ARRIÈRES
8.4.1. RETRAIT ET POSE DES PETITS CADRES DE CÔTÉS
Retrait du cadre de la petite vitre :
• Soulever verticalement pour dégager le crochet du haut comme l'illustre le détail A de la Figure
8.4.1
• Tirer vers l'extérieur et soulever pour dégager les languettes du bas comme l'illustre le détail B de
la Figure 8.4.1
Pose du cadre de la petite vitre :
Commencer par insérer les languettes du bas de la porte dans les fentes au bas de l'appareil
•
comme l'illustre le détail B de la figure 8.4.1.
Ramener le haut de la porte vers l'appareil en la soulevant légèrement (sans faire sortir les
•
languettes du bas) pour faire passer le crochet par-dessus le bâtit comme l'illustre le détail A de la
figure 8.4.1.
• Presser vers le bas pour le fixer à sa place.
68

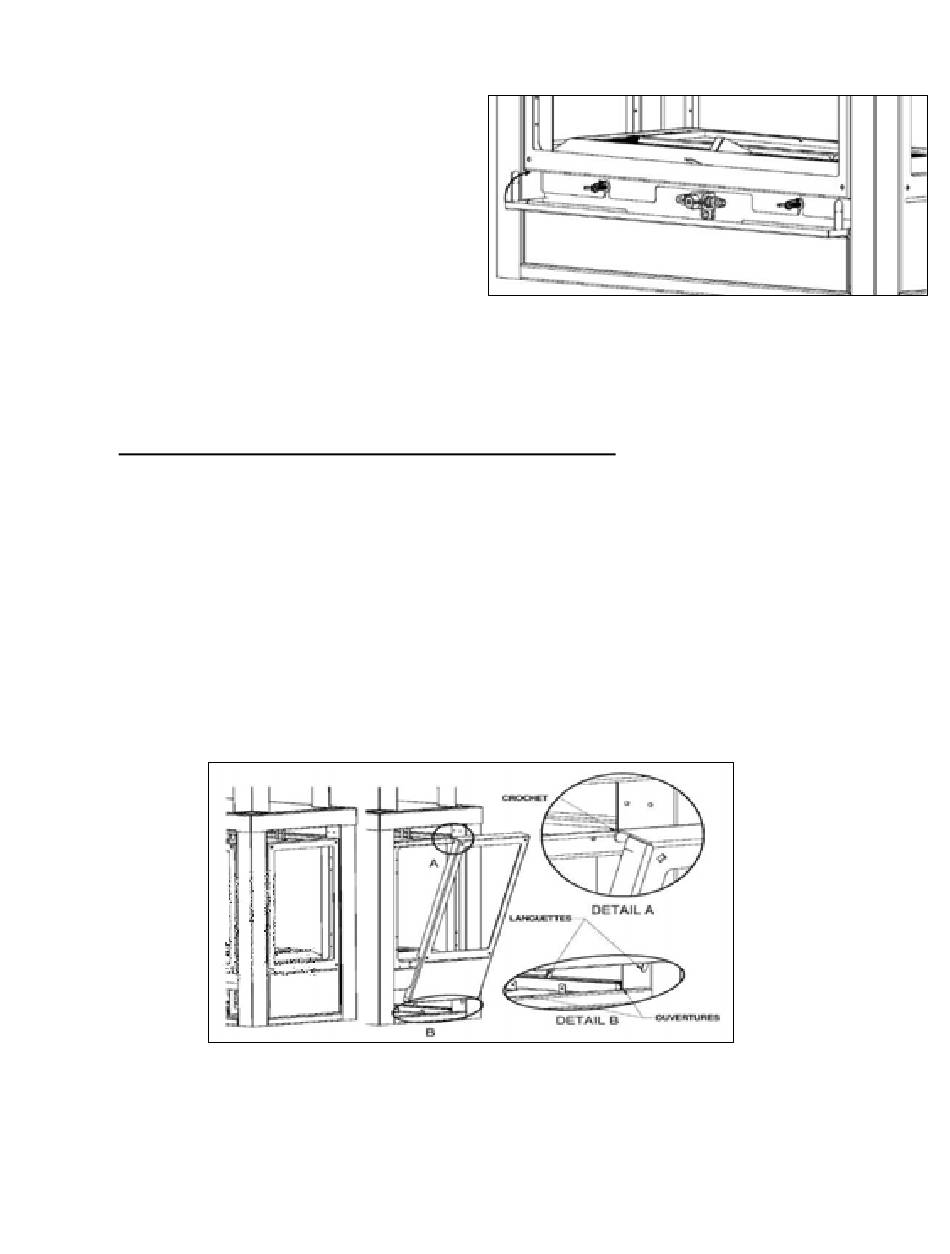

Figure 8.4.1
Figure 8.3.2.c
Figure 8.3.2.b
