Liaison de raccordement
Les points suivants s'appliquent à la liaison
coaxiale fixe :
– Le blindage est posé sur l'étrier de blindage du
dispositif de limitation. La PA et l'étrier de blin-
dage sont raccordés ensemble sur le dispositif
de limitation.
– En cas de rallonge via un boîtier de protection
anti-pincement en métal, le blindage ne doit
pas être en contact électrique avec le boîtier
de protection anti-pincement. Pour éviter cette
situation, vous devez isoler électriquement le
blindage.
– Le boîtier de protection anti-pincement en métal
doit être protégé à l'aide d'une gaine thermoré-
tractable afin d'éviter tout contact ou faire l'objet
d'une mise à la terre électrostatique avec PA.

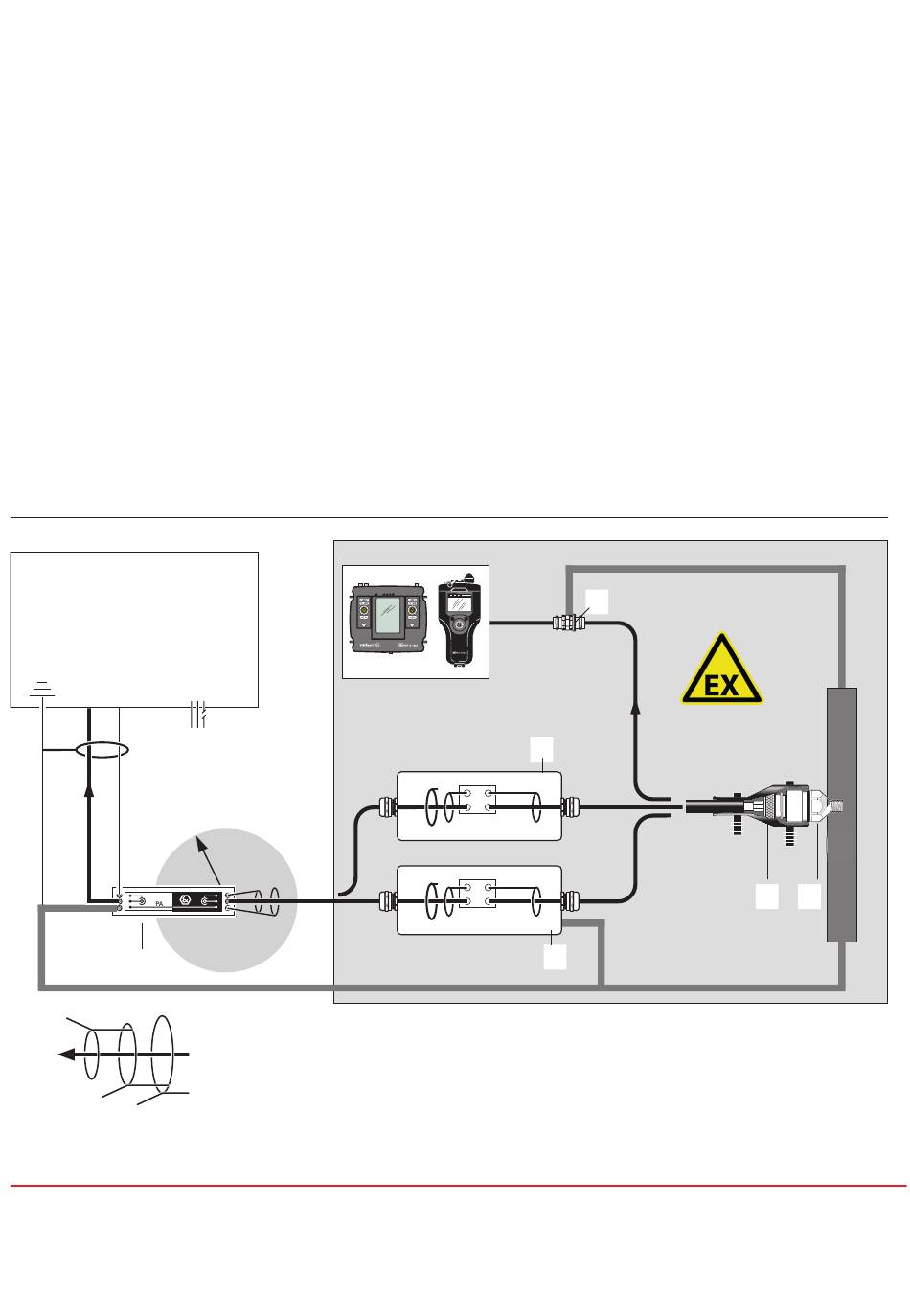

Exemples de raccordements pour la zone EX
CMS, sans
protection EX
U
PA
VIB 3.550
Coaxial
Triaxial
(en option) Tube de protection
métallique (en option)
VIB 9.831.FR / 08.2018
250 V
m
VIBXPERT EX
PE
non raccordé
50 mm
EX i
A : VIB 93036 S / VIB 93036 F / VIB 91000
B : VIB 6.12x DEX
C : boîtier de protection anti-pincement en plastique
D : boîtier de protection anti-pincement en métal, monté et isolé, boîtier sur la PA
E : blindage extérieur non posé
F : capuchon de protection avec collier de serrage ou câble IP68 en option
(VIB 6.760 / 6.761)
PA = compensation de potentiel
Les points suivants s'appliquent à une rallonge
triaxiale :
– Le blindage extérieur est posé sur la PA du dis-
positif de limitation.
– En cas de rallonge via un boîtier de protection
anti-pincement en métal, le blindage extérieur
ne doit pas être posé sur le boîtier de protection
anti-pincement, mais correctement isolé. Vous
pouvez sinon isoler le boîtier métallique à l'aide
d'une gaine thermorétractable.
– En cas d'interfaces de câbles orientées vers
l'extérieur, le blindage extérieur doit être isolé
à l'aide d'une gaine thermorétractable ou d'un
capuchon isolant.
VIBSCANNER EX
C
E
Triaxial
E
Triaxial
D
Fluke Deutschland GmbH
Freisinger Str. 34
85737 Ismaning, Allemagne
+ 49 89 99616-0
www.pruftechnik.com
A
Machine
Coaxial
F
PA
PA
B
