TTI 900S Mode D'emploi page 6

4939 5445 03
1

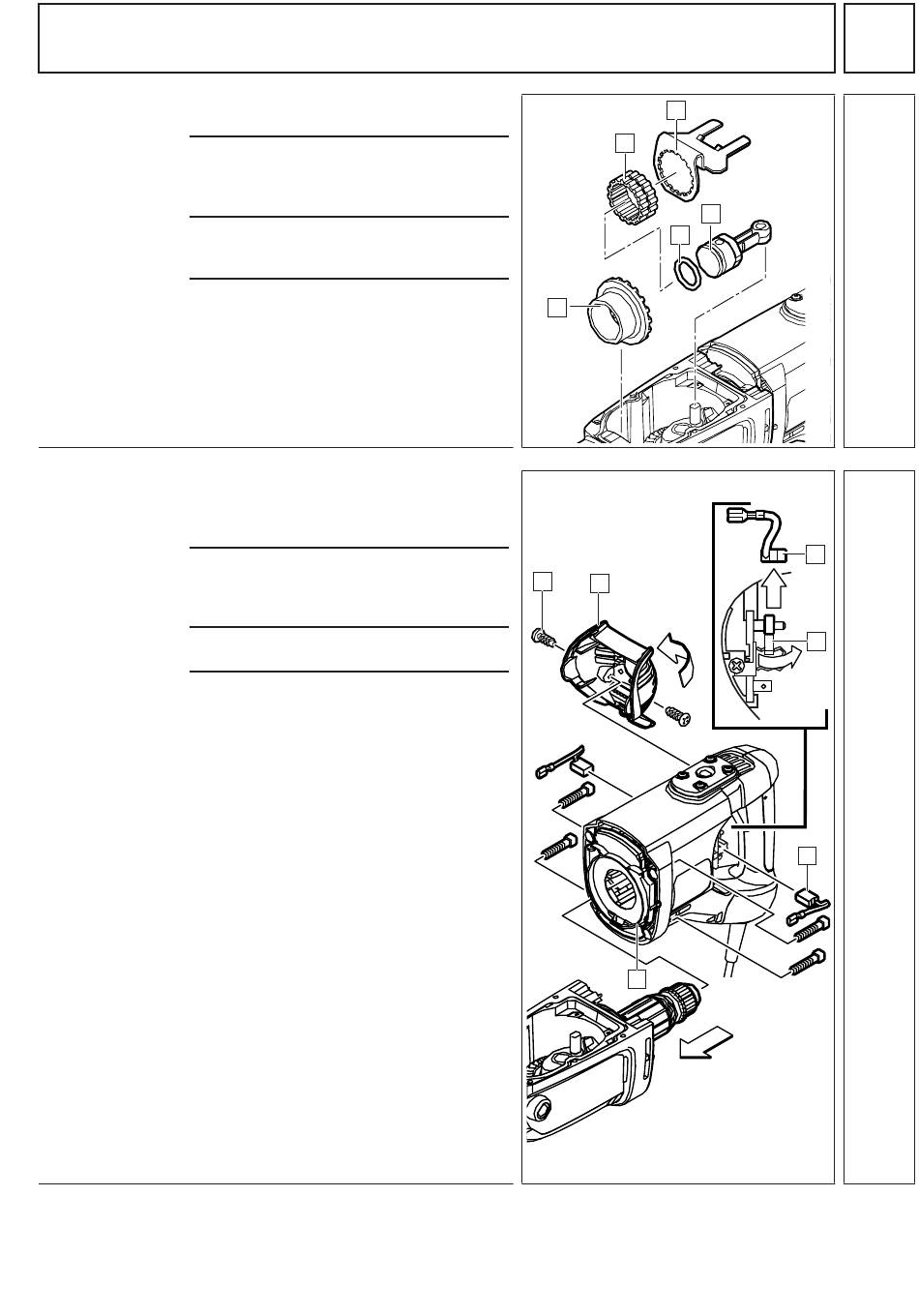

Démontage Mettre le piston (5) dans la position point
du piston mort arrière.
2
Marteau-perforateur/marteau-burineur
combiné :
Enlever la roue conique de broche (3) du
carter d'engrenage.
3
Enlever la bague de réglage (1) et le tôle
de positionnement (2) du carter d'engre-
nage.
4
Retirer le piston (5) vers le haut.
Démonter la rondelle élastique (4) du pis-
ton (5).
1
Démontage Dévisser les 2 vis (1) se trouvant sur le
du carter moteur couvercle (2) et démonter le couvercle (2)
par un mouvement latéral dans le sens de
la flèche.
2
Sur les deux côtés, écarter légèrement
le ressort (3) du porte-balais (charbons)
et retirer le balai (charbon) (4). Retirer le
câble de balais (charbons).
3
Démonter les quatre vis à six pans
creux (4) se trouvant sur le carter moteur.
4
Retirer le carter d'engrenage (5) avec
l'induit du carter moteur.
2
1
5
4
3
1
2
5
PAGE
6
13
4
3
14
4
