L'ensemble de solin en caoutchouc se compose d'un bouclier
ventilé qui s'ajuste autour d'une section de cheminée et d'un solin
en caoutchouc qui se scelle autour du bouclier. Le montage du
bouclier est d'abord assemblé, installé et soutenu autour de la
cheminée. Le solin en caoutchouc est alors installé en contact
direct avec le bouclier et scellé au toit.
Contenu de l'ensemble:
1. Bouclier (point 1)
2. Quatre canaux d'entretoise (point 2)
3. Trois supports pour bouclier (point 3)
4. Douze vis de métaux #8 x 1/2 po (point 4)
5. Trente-six vis pour bois Trugrip GT avec anneaux #9 x 1-1/2po (point 5)
6. Solin en caoutchouc (point 6)
7. Un rouleau de tamis à maille (point 7)
8. Collet de solin universel (point 8)
Notes:
La pente maximale de toit pour l'ensemble dépend du diamètre
1.
extérieur de la cheminée. Voir le tableau 1 (tableau de pente
de toit).
2.
Cet ensemble n'est pas un support. La cheminée doit être
soutenue avec un support principal de Selkirk.
3.
Directement au-dessous de la ligne de toit, l'ouverture doit
être complètement ouverte pour permettre une circulation
d'air libre (espace d'air). Les cloisons scellées autour de la
cheminée ne sont pas autorisées directement sous le toit.
Le bouclier doit être monté de sorte qu'il y ait un dégagement
4.
de 1po entre le bouclier et la structure en bois. Ceci établit un
dégagement de 2 po entre la cheminée et la structure de bois
(voir schéma 14).
Utiliser les vis à bois Trugrip GT avec anneaux
5.
#9 x 1-1/2 po pour installer le solin en caoutchouc dans le bois
dessous le toit métallique. Si le solin doit être fixé seulement
au métal, des vis de métal Scots/Teks 1/4-14 x 1-1/8 po (ou
équivalent) devraient être acquises et employées.
Si la cheminée Selkirk dans un secteur qui éprouve l'habillage
6.
lourd de neige et de glace, il peut exiger une protection
additionnelle contre le glissement. Voir la section "déflecteur
de glace".

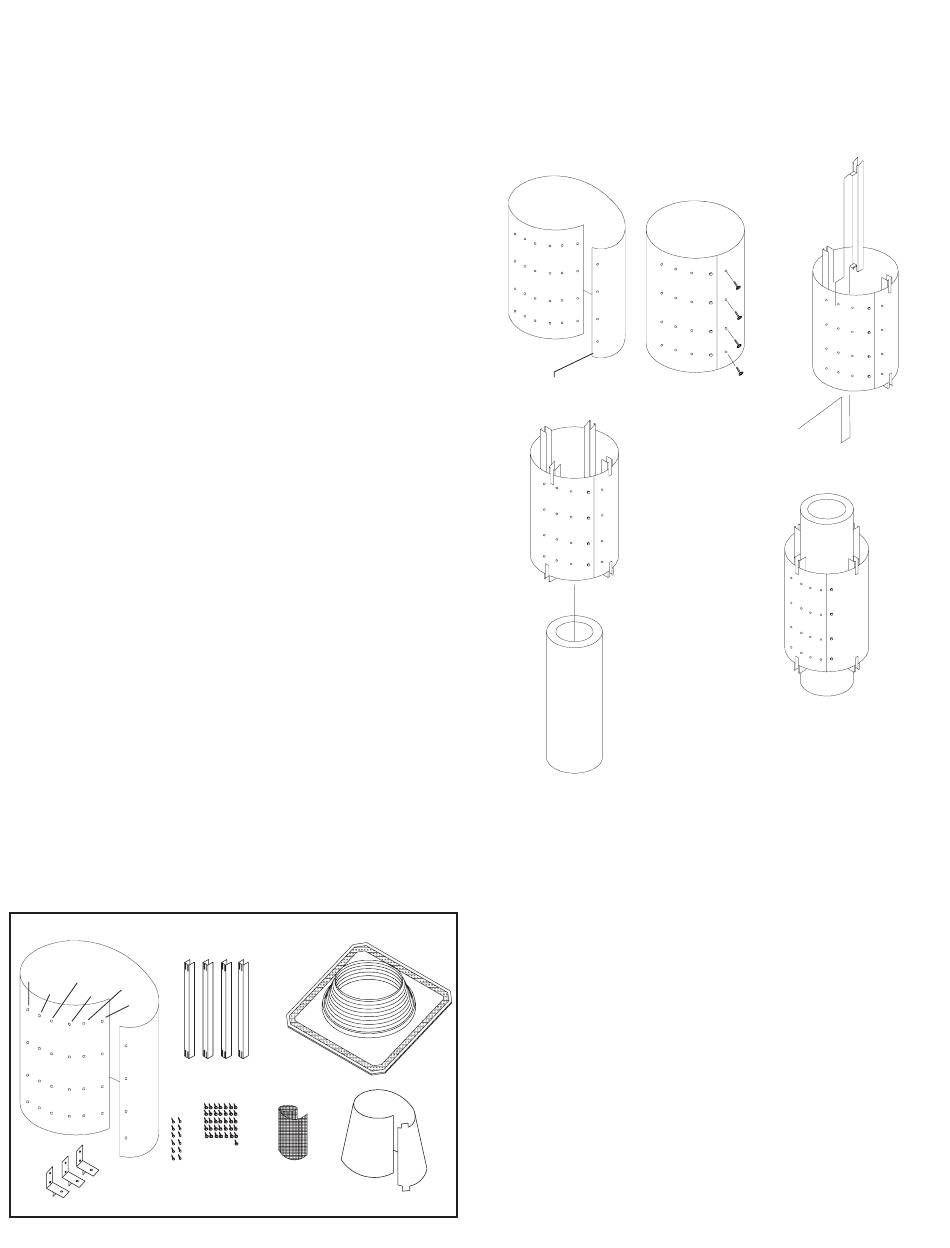

Inclus dans l'ensemble:
11
10
11.75 12
10.5
13
Point 1
Point 4
Point 3
Point 6
Point 2
Point 5
Point 7
Point 8
L'installation du solin en caoutchouc:
Le bout maître du bouclier (point 1) a une colonne de trous
1.
principaux sur un côté tandis que l'autre a des colonnes de
trous, indiquant le diamètre extérieur spécifique de la cheminée.
Former le bouclier en cylindre en alignant les trous principaux
avec les trous marqués pour le diamètre extérieur de la
cheminée étant installée (voir schéma 1).
Bout maître
Schéma 3
2.
Correctement formé, le bout maître du bouclier va recouvrir
les trous marqués et positionnera le bouclier 2 pouces plus
grand que le diamètre extérieur de la cheminée. Fixer en
place avec 4 vis en métal (point 4). Voir le schéma 1.
Installer les 4 canaux d'entretoise (point 2) également
3.
espacée autour de l'intérieur du bouclier. En utilisant des
pinces, pliez les languettes des canaux pour saisir le bouclier
par le rebord supérieur et inférieur. Correctement installé,
chaque canal se prolongera au-delà du rebord supérieur et
inférieur du bouclier 3/4 po (voir le schéma 2).
4.
Glissez le bouclier au-dessus de la cheminée et centrez-le
dans l'ouverture déjà préparée du toit (* (voir le schéma 6).
Maintenir un dégagement minimal à 1 po entre le bouclier et
tous matériaux combustibles. Ceci donnera les 2 pouces
exigés de dégagement d'espace d'air à la cheminée.
À noter: Le bouclier doit être supporté adéquatement. Si un toit
de bois est déjà présent, sous la toiture ondulée, il est permis
d'attacher le bouclier à lui. Si tel n'est pas le cas, un certain
type d'encadrement devra être construit. Trois options sont
montrées dans les schémas 12, 13, et 14.
2
Schéma 1
Schéma 4
Schéma 2
