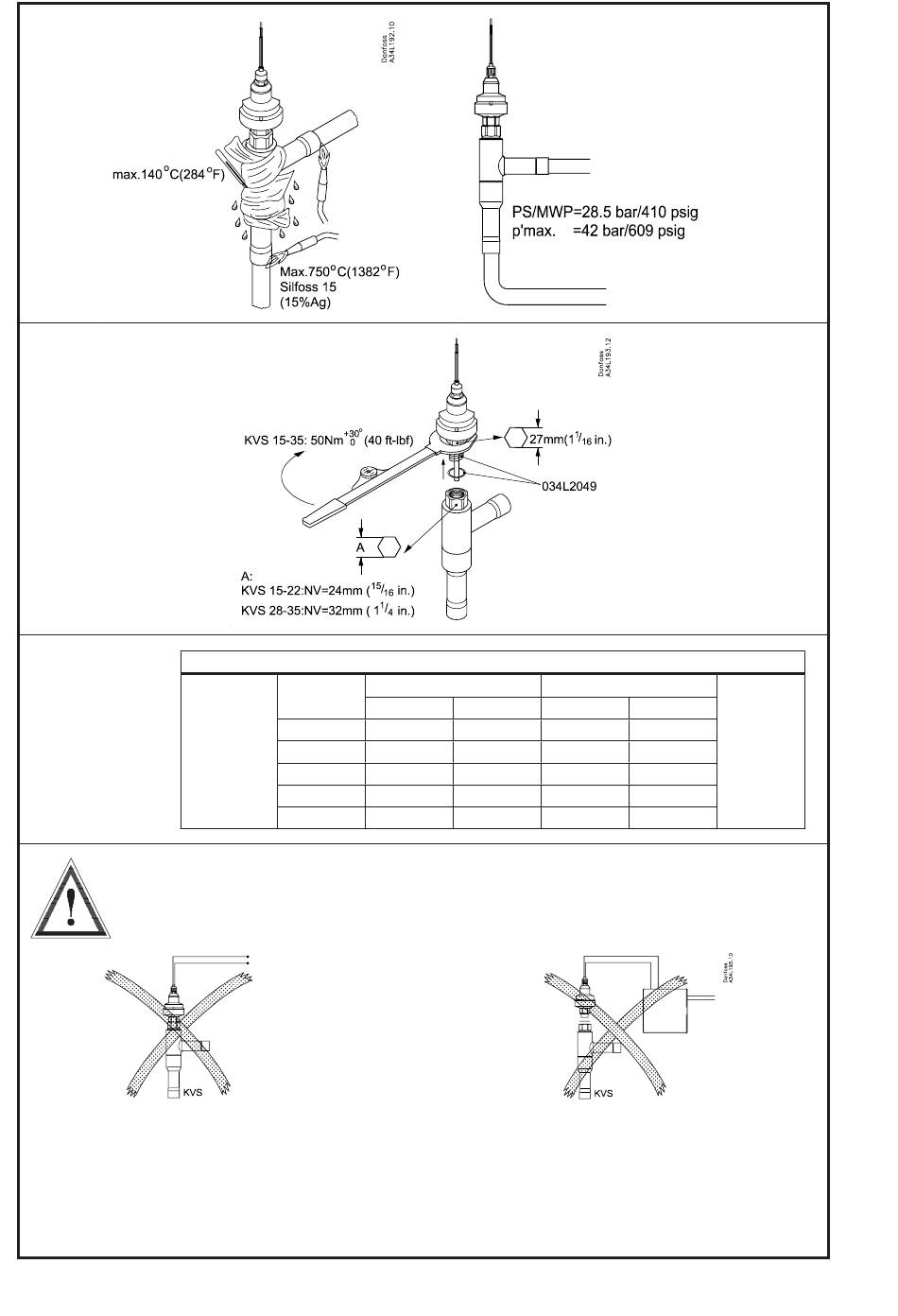

Svejsning
Soldering
Löten
Soudure
Soldadura
Samling
Assembling
Zusammenbau
Assemblage
Montaje
Tilslutning
Connection
Anschluss
Raccordement
Conexión
Advarsel!
Warning!
Achtung!
Attention !
Advertencia
Ventilen må ikke tilsluttes direkte.
Do not apply power directly to valve.
Das Ventil darf nicht direkt
angeschlossen werden.
Ne pas raccorder l'alimentation
électrique directement sur la vanne
No aplicar tensión directamente a la válvula
2
STEP
1
↓ CLOSING ↓
2
3
4
1
Stepper Motor Switch Sequence
Coil I
Red
Green
+
-
+
-
-
+
-
+
+
-
Tilslut aldrig spænding til en usamlet ventil.
Do not apply power to unassembled valve.
Das Ventil darf nur wenn komplett
zusammengebaut angeschlossen werden.
Ne pas raccorder l'alimentation électrique
sur une vanne non assemblée.
No aplicar tensión a la válvula desmontada.
RI4JU553
Max. tryk
Max. pressure
Max. Druck
Pression maximale
Presión máx.
Coil II
White
Black
+
-
OPENING
-
+
-
+
+
-
+
-
