• Placer manuellement la sphère en position ''OUVERTE''
• Préassembler les douilles (repères 8 et 10) avec tous leurs composants (repères 15, 20 et 38) sur la
tige de manœuvre (repère 3), ainsi que les clavettes (repères 36 et 37) dans leurs logements et visser
(repère 34)
• Introduire la tige de manoeuvre équipée de ses composants dans le corps du robinet, côté bride de
montage, jusqu'à ce qu'elle se positionne en butée sur le collet du moyeu de la sphère. Monter le joint
torique (repère 17) et les joints plats de friction (repère 16).
• Positionner la bride (repère 7) en position correcte et la fixer sur le corps à l'aide des vis (repère 31).
Serrer au couple indiqué (table 3, page 9)
• Visser la vis de blocage de douille inférieure avec sa rondelle (repères 41 et 42) si existante. Serrer au
couple indiqué (table 4, page 9)
• Positionner un nouveau joint plat nickel dégraissé (repère 13) dans son logement de corps du robinet,
insérer le pivot (repère 5) dans son logement de sphère, visser la vis (repère 35) munie d'un joint plat
métallique neuf (repère 14) dans le taraudage du pivot préalablement mis en place
La précontrainte de l'élément d'étanchéité (siège) peut amener à devoir repousser la sphère vers le
bas de façon à ce que le pivot puisse être introduit dans son logement à l'intérieur du corps. Utiliser un

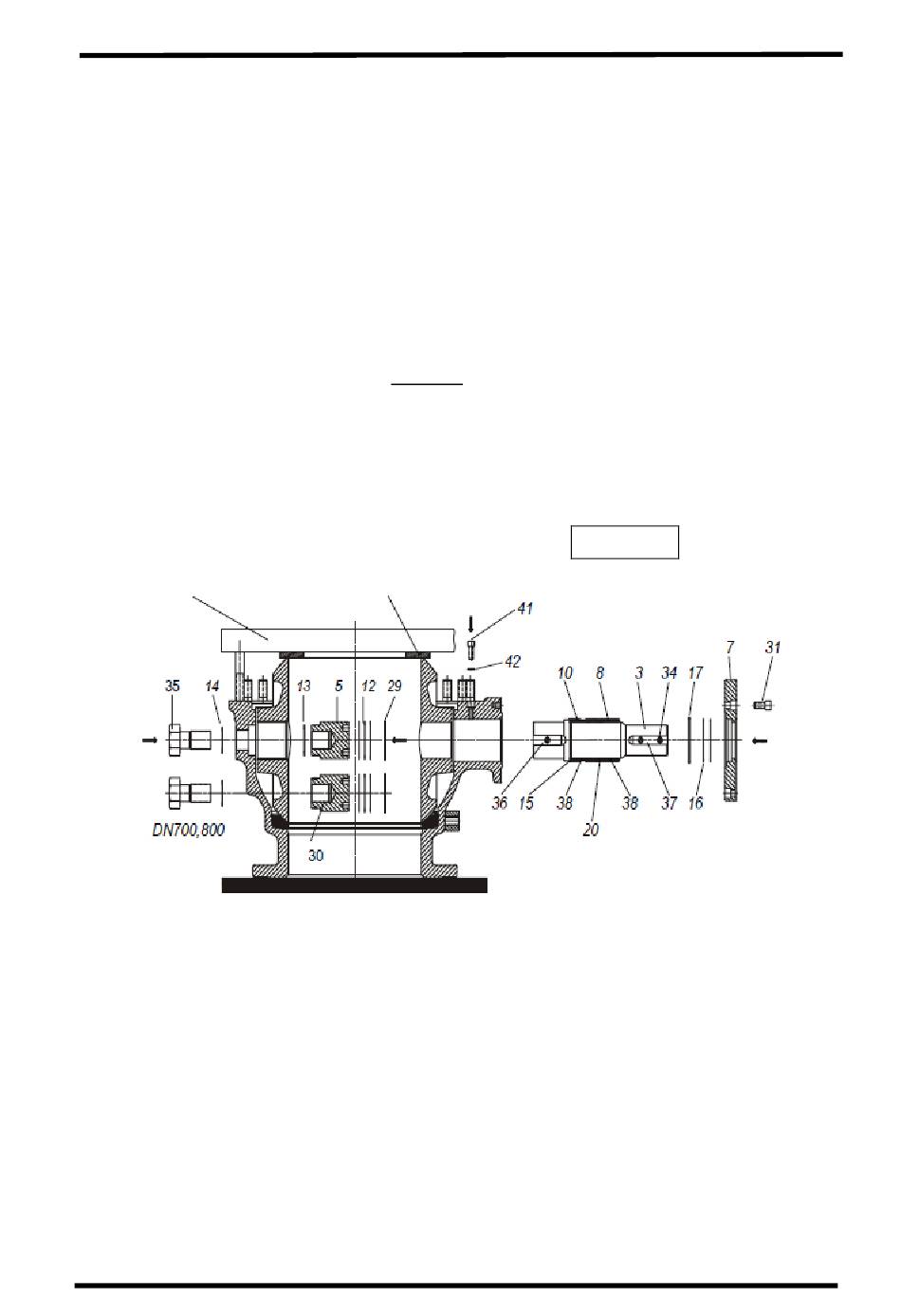

dispositif de serrage afin d'aligner les axes des logements de pivot (voir figure 16).
Dispositif de serrage
• Serrer la vis du pivot (repère 35) au couple prescrit (table 2, page 9) - si nécessaire, bloquer le pivot
par l'intérieur avec une clé à 2 ergots
• Placer le même nombre de rondelles (repère 12) qu'avant démontage sur le pivot et les fixer à l'aide du
circlip (repère 29) qui doit s'engager dans la rainure prévue à cet effet dans le logement de pivot. Pour
les sphères DN 125 et 150, il n'y a pas de circlip. La sphère se centre sur les sièges.
• Contrôle fonctionnel
• Placer la flasque à bride (repère 2) avec son joint torique (repère 19) sur le corps selon position initiale
telle que repérée au démontage (voir page 16) et les laisser s'emboîter sur l'épaulement de centrage.
• Serrer les écrous (repère 32) sur les tiges filetées et procéder au serrage en croix au couple indiqué
(table 1, page 8)
• Assembler les autres parties (poignée de manœuvre, réducteur, motorisation, etc...)
ATTENTION: Pour fermer le robinet, tourner à DROITE
Joint de
protection
wT 2229/12
Figure 16
Page 20
