GUIDE D'INSTALLATION
Connectique et Caractéristiques de la RedNet A16R MkII

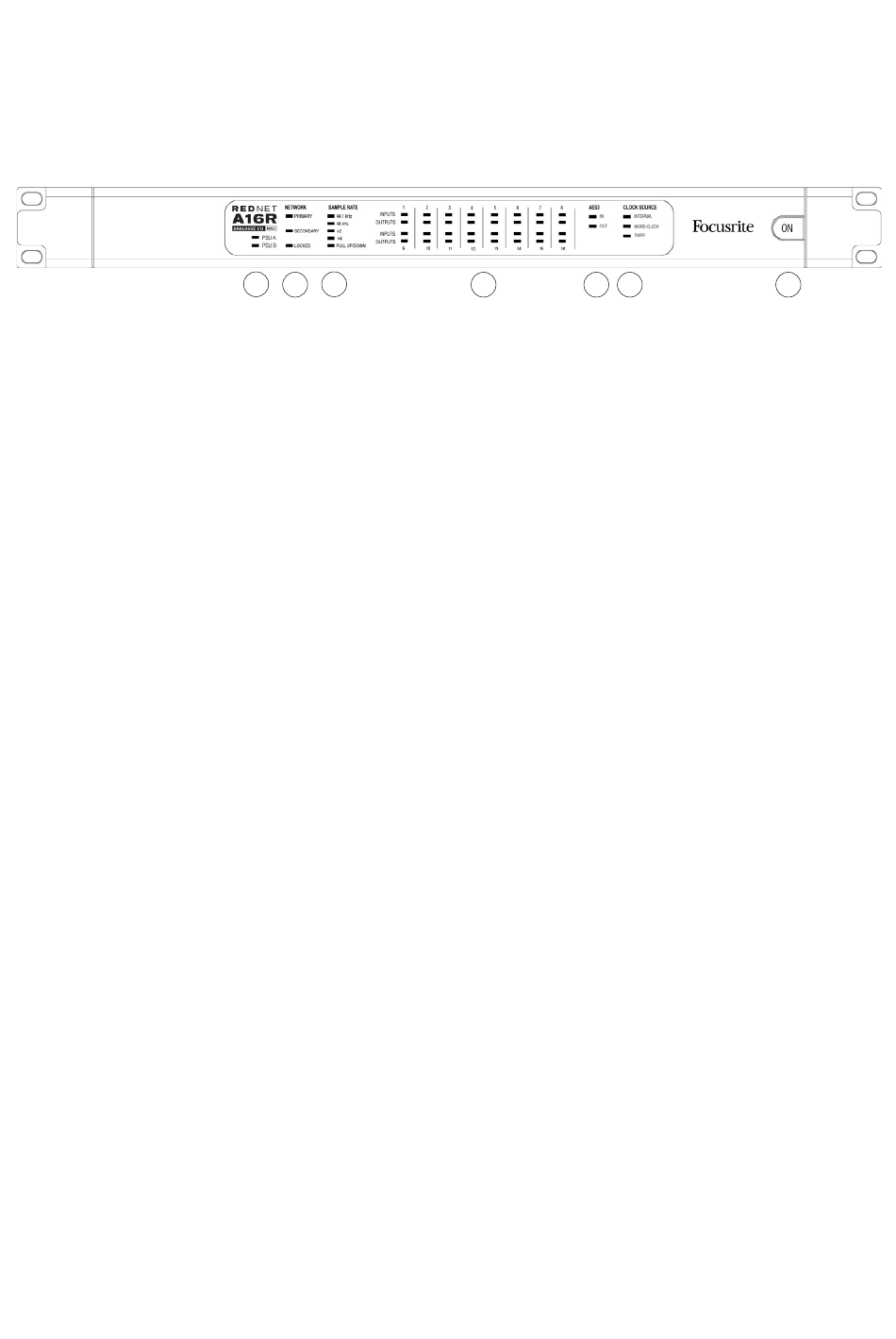

Façade
1
Interrupteur de Marche/Arrêt
2
Indicateurs d'Alimentation Électrique :
• PSU A – S'allume lorsqu'une alimentation AC est branchée et que toutes les sorties DC sont
présentes.
• PSU B – S'allume lorsqu'une alimentation AC est branchée et que toutes les sorties DC sont
présentes.
Lorsque les deux alimentations secteur sont branchées et fonctionnent, la PSU A sera celle utilisée
par défaut.
3
Indicateurs de Statut du Réseau RedNet :
• PRIMARY – S'allume quand l'appareil est connecté à un réseau Ethernet actif. S'allume
également pour indiquer l'activité du réseau lorsque l'interface est configurée en mode
Commuté (Switched).
• SECONDARY – S'allume quand l'appareil est connecté à un réseau Ethernet actif. N'est pas
utilisé en mode Commuté (Switched).
• LOCKED – S'allume quand la RedNet A16R MkII reçoit du réseau un signal de synchronisation
valide, ou quand elle est Maîtresse sur le Réseau. Clignote si une horloge externe est
sélectionnée sans être connectée.
4
Indicateurs de Fréquence d'Échantillonnage RedNet
Cinq indicateurs de couleur orange : 44,1 kHz, 48 kHz, x2 (multiple de 44,1 ou 48), x4 (multiple
de 44,1 ou 48) et fréquence d'échantillonnage PULL UP/DOWN. Ces indicateurs s'illuminent
séparément ou conjointement afin d'indiquer la fréquence d'échantillonnage utilisée. Par exemple,
pour un réglage Pull Up/Down à 96 kHz, les indicateurs 48 kHz, x2 et Pull Up/Down s'éclaireront.
2
3
4
5
6
5
7
1
