SATD1
TRANSFORMATEUR DE SÉCURITÉ
POUR RAIL DIN

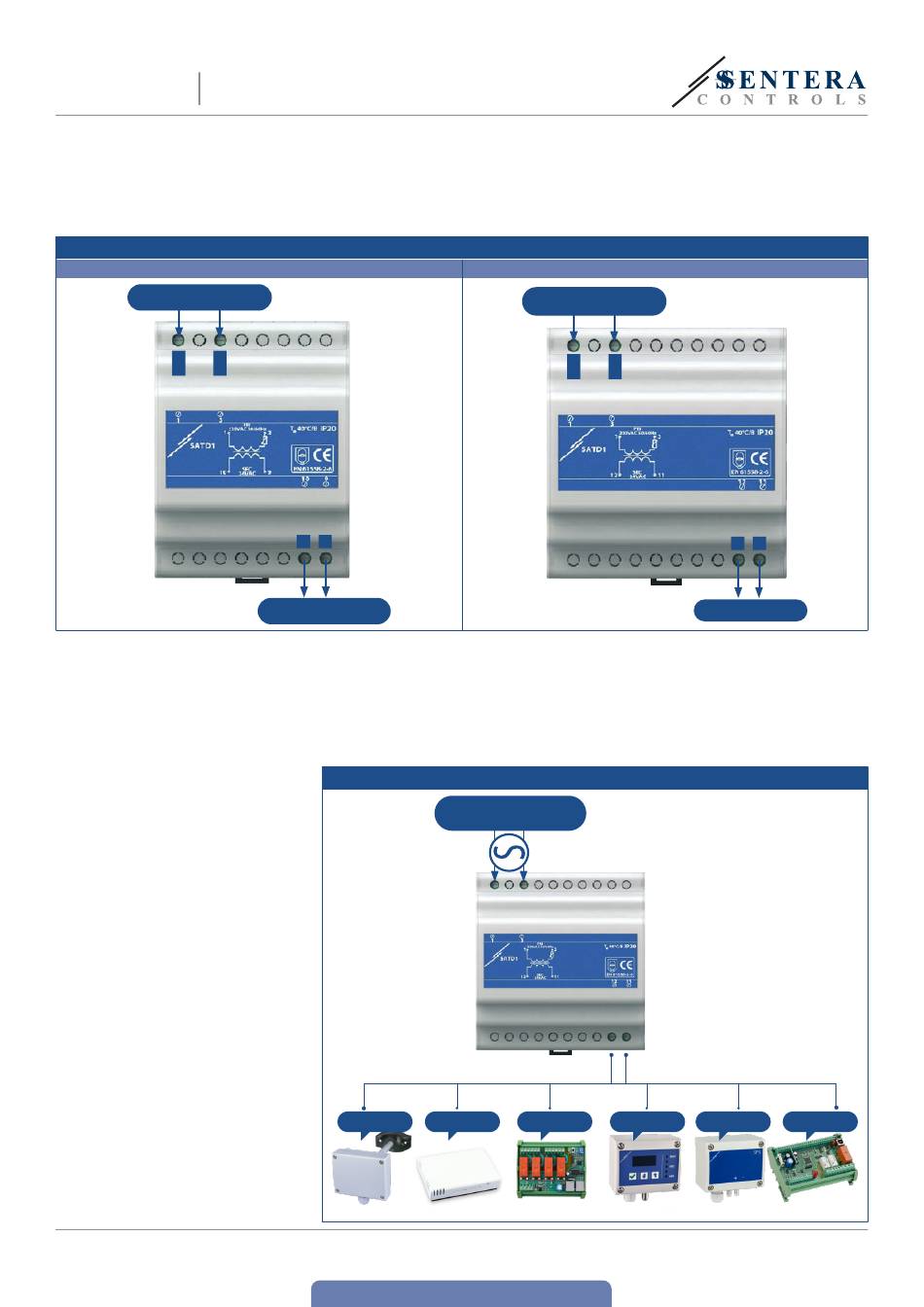

Fig. 3 Schémas de câblage
SATD 1-xx/25, SATD 1-xx/40
Tension primaire
230 VCA ±10 % / 50—60 Hz
1
3
L
N
MIW-SATD1-FR-000 - 02/12/2021
2.
Coupez l'alimentation secteur.
3.
Après avoir été assuré que la tension d'alimentation principale est dans la valeur
nominale d'entrée admissible, connectez les câbles au bornier latéral primaire
comme indiqué à la Fig. 3 Schémas de câblage respectant les informations de la
section «Câblage et connexions».
10
9
Tension secondaire
12 VCA / 24 VCA ±5 %
4.
Allumez l'alimentation secteur et vérifiez si la tension de sortie (côté secondaire)
est appropriée.
5.
Coupez l'alimentation secteur et connectez les câbles au côté secondaire
adhérant au schéma de câblage.
6.
Allumez l'alimentation secteur et assurez-vous que le courant de sortie ne
dépasse pas la puissance nominale du produit.
Example
230 VCA ±10 % / 50—60 Hz
DSxx
RSxx/RXxx
www.sentera.eu
retour à la table des matières
SATD 1-xx/25, SATD 1-xx/63
Tension primaire
230 VCA ±10 % / 50—60 Hz
1
3
L
N
Alimentation
Côté secondaire 24 VCA
SIO-RMxx
DTA-G/XX
12
11
Tension secondaire
12 VCA / 24 VCA ±5 %
SPS/SPSP
STECxx
6 - 7
