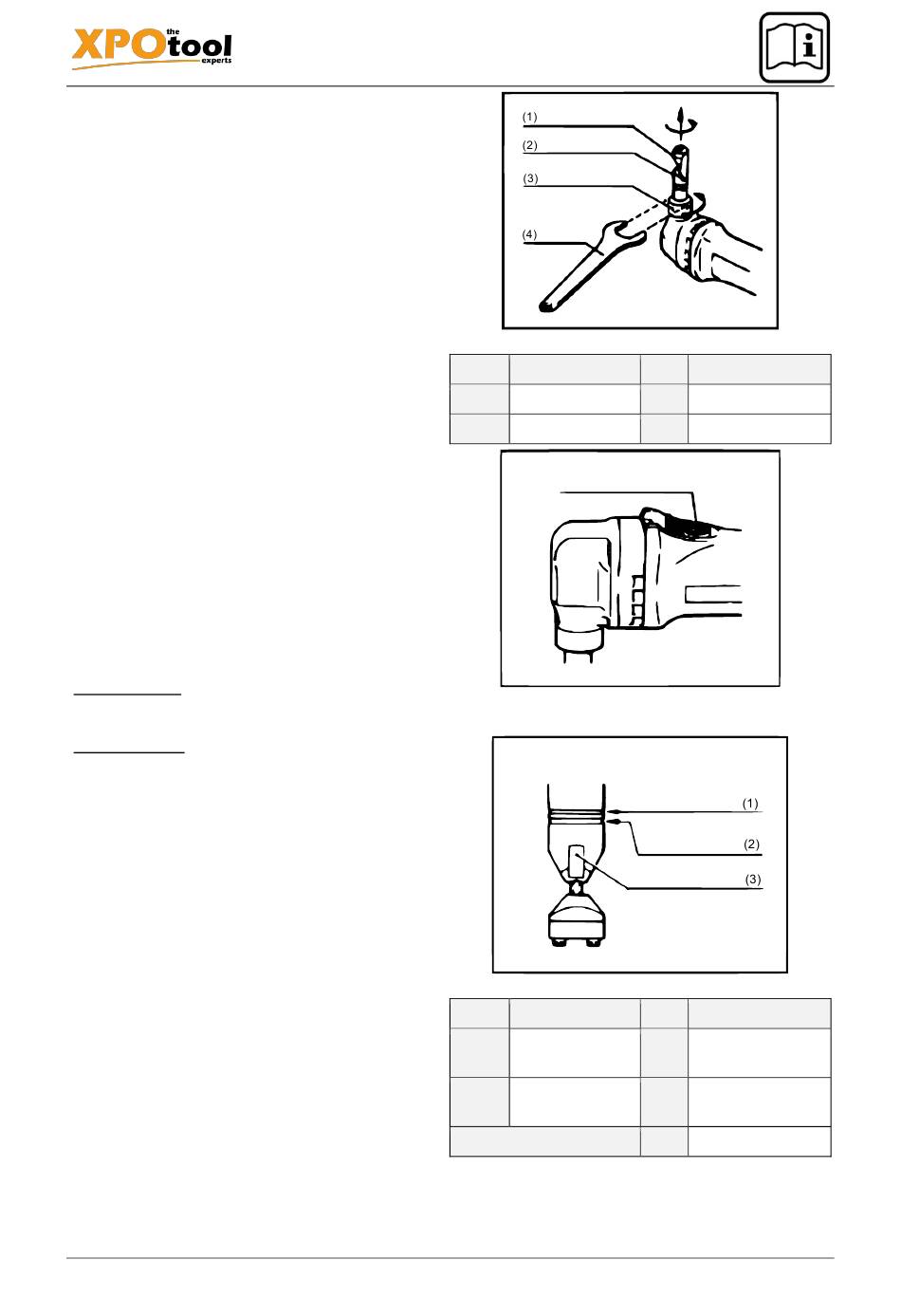

La position de la pièce de poinçonnage peut être
modifiée de 360° selon les étapes suivantes :
1. Desserrez l'écrou pivotant avec la clé fournie.
2. Serrez légèrement la tige et faites-la tourner
dans la position souhaitée.
3. Serrez l'écrou pivotant pour fixer la tige filetée
dans la position souhaitée. Il existe quatre po-
sitions fixes : 90° et 0° sur le côté droit ainsi
que 90° et 180° sur le côté gauche. Fixez-le en
suivant les étapes suivantes :
•
Desserrez l'écrou pivotant avec la clé four-
nie.
•
Serrez légèrement la tige, puis pressez-la
doucement tout en la tournant dans la po-
sition souhaitée. La tige est serrée à une
position souhaitée des quatre positions
fixes mentionnées ci-dessus.
•
Tournez légèrement la tige de poinçon-
nage pour vous assurer qu'elle est tendue
fermement.
•
Serrez l'écrou pivotant et fixez la tige.
Mise en marche et arrêt (Fig. 6)
Attention :
avant de brancher l'appareil sur une
prise, vérifiez que l'interrupteur fonctionne correc-
tement. Appuyez sur la gâchette pour voir si l'in-
terrupteur arrière est désactivé.
Pour allumer : Poussez l'arrière de l'interrupteur
vers l'avant, puis appuyez sur l'avant de l'interrup-
teur pour le verrouiller.
Pour éteindre : Appuyez sur l'arrière de l'interrup-
teur pour l'éteindre.
Dispositif de mesure d'épaisseur (Fig. 7)
L'évidement dans la tige de poinçonnage est uti-
lisé comme échelle de mesure qui indique l'épais-
seur admissible de la pièce de poinçonnage.
https://www.XPOtool.com
The Tool Experts
№
Dénomination
1
Pointe de poinç.
2
Tige de poinç.
( )
(1) = interrupteur à bouton
№
Dénomination
Acier
1
1,2 mm
Acier de cons-
2
truction 1,6 mm
Épaisseur pièce
Article 61138
Figure 5
№
Dénomination
3
Écrou pivotant
4
Clé
Figure 6
Figure 7
№
Dénomination
affiné
3
Espace
Page 7
04
2022-1
