SBx3xx
4 Montage
ATTENTION
Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des
fluides chauds peuvent s'échapper de l'installation.
w Risque de blessure dû à la pression ou aux brûlures.
u S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de
montage.
u S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à
l'endroit du montage.
u Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des
fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.
4.1 Raccord process
u Eviter des différences de section importantes sur l'entrée.
u Installer l'appareil en ligne selon le sens du débit (flèche) et serrer aux méplats pour le serrage.
Ne serrer pas le boîtier dans un étau.
IN

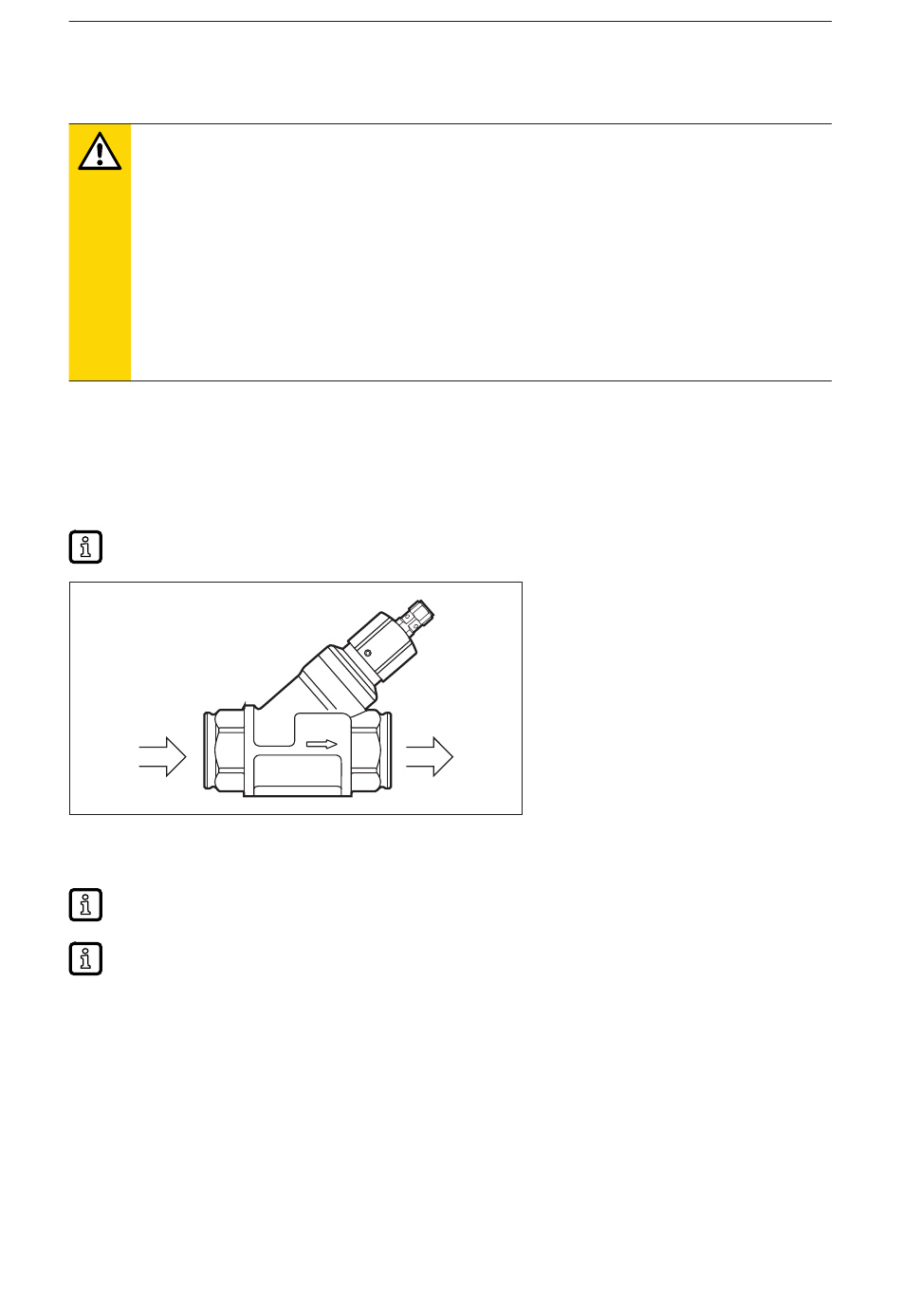

Fig. 1: Raccord process
IN :
entrée
OUT :
sortie
Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.
Le capteur a la fonction d'un clapet antiretour.
4.2 Accessoires de montage
u Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :
6
OUT
Débitmètre mécatronique
