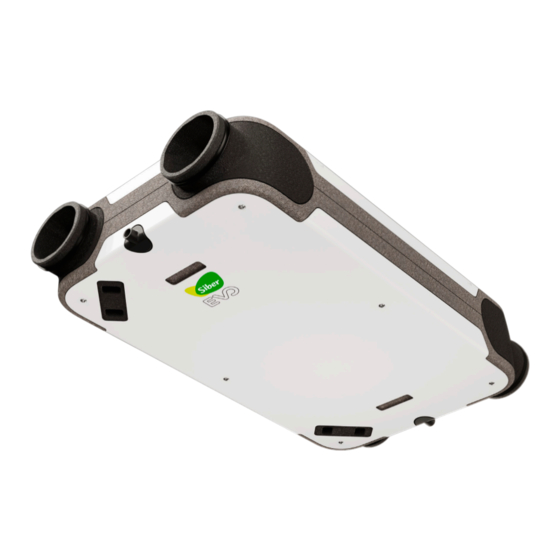

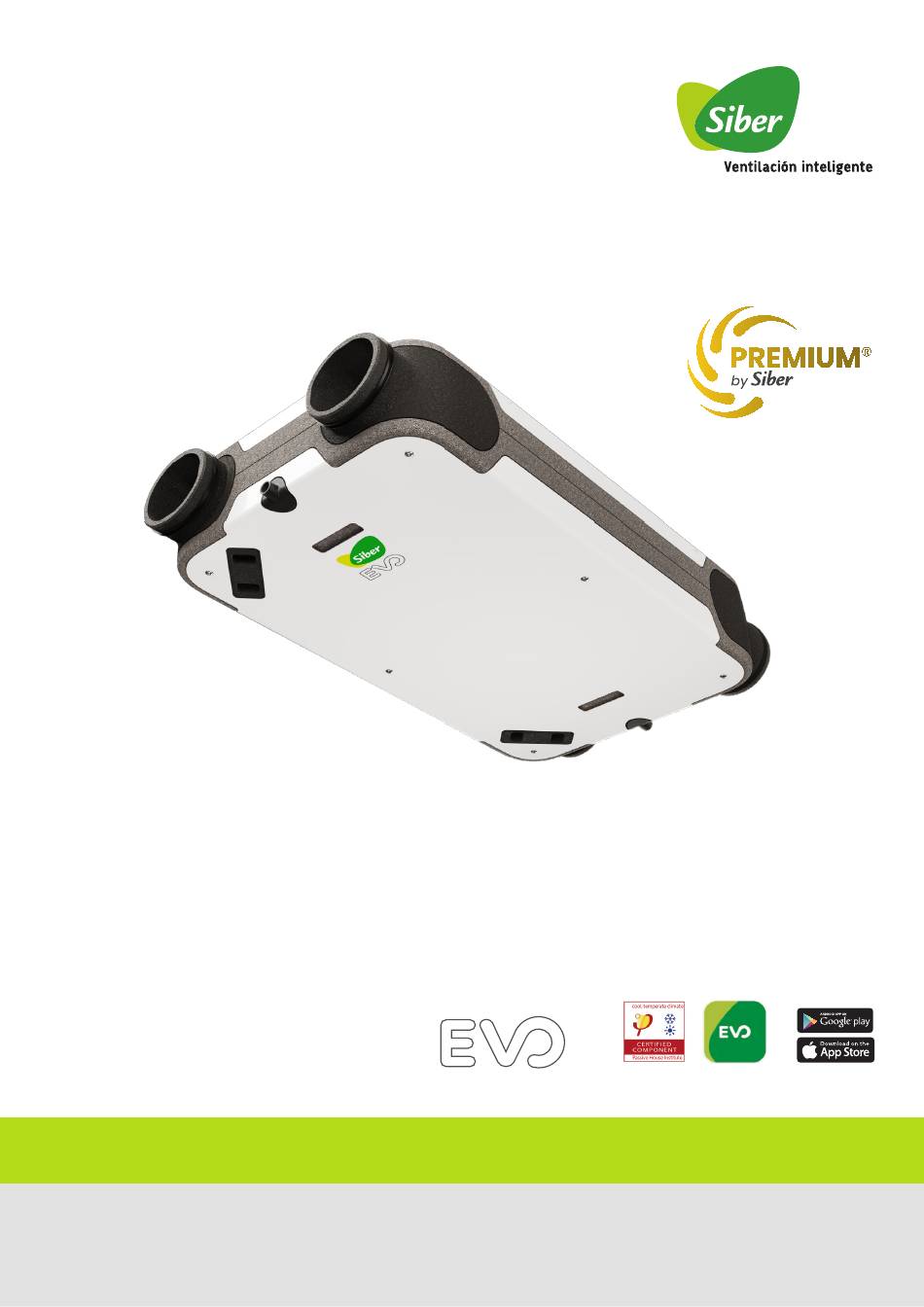

- Page 1 SIBER DF Guide d’installation...
-
Page 2: Table Des Matières
11 CONECTIVITÉ SMART ....................................................................11.1 MODBUS - RS485 ..................................... 11.2 KNX - EVO CONNECT ............................. 11.3 BRIDGE ETHERNET - SIBER APP EVO 12 MAINTENANCE ..........................................................12.1 MAINTENANCE DES FILTRES (POUR L’UTILISATEUR) ..............12.2 MAINTENANCE DE L’ÉCHANGEUR DE CHALEUR (POUR L’INSTALLATEUR) ................................. -
Page 3: Livraison
été livrée complète et intacte. Le contenu de la livraison de l’unité VMC DF SIBER DF EVO 1/2 se compose des éléments suivants: Unité VMC DF avec récupération de l’énergie thermique SIBER DF EVO 1/2 / SIBER DF EVO 1/2 Enthapique Guide d’installation... -
Page 4: Accessoires Siber Df Evo 4
SIBER DF / GUIDE DE INSTALLATION 1.2 ACCESSOIRES EN OPTION SIBER DF EVO DESCRIPTION IMAGE CODE FILTRE G4 COARSE 65 % DFFG4 FILTRE F7 ePM1 55 % DFFF7 FILTRE G4 + F7 COARSE 65 % - ePM1 55 % DFFG4F7... -
Page 5: Application
95 %, une capacité de ventilation maximale de 150 m3/h pour le SIBER DF EVO 1 et une capacité maximale de 200 m3/h pour le SIBER DF EVO 2 ; avec des ventilateurs à faible consom- mation d’énergie pour les deux unités. -
Page 6: Modèle
SIBER DF / GUIDE DE INSTALLATION 3 MODÈLE 3.1 SPÉCIFICITÉS TECHNIQUES SIBER DF EVO 1 & DF EVO 1 Enthalpique Tension d’alimentation 230V/ 50 Hz Degré de protection IP 40 Dimensions (longueur x largeur x hauteur) 1000 x 600 x 210 mm Diamètre de raccordement... -
Page 7: Courbes Caractéristiques
37.13 1.07 46.07 1.33 48.14 1.16 58.25 1.40 Niveau sonore SIBER® DF EVO 1 & DF EVO 1 Enthalpique Débit de ventilation (m3/h) Pression statique (Pa) Irradiation boîtier (dB(A)) Niveau sonore Lw (A) Conduit d’extraction (dB(A)) Conduit de soufflage (dB(A)) - Page 8 72.60 1.74 81.33 1.46 93.10 1.68 106.48 1.92 Niveau sonore SIBER® DF EVO 2 & DF EVO 2 Enthalpique Débit de ventilation (m Pression statique (Pa) Irradiation boîtier (dB(A)) Niveau sonore Lw (A) Conduit d’extraction (dB(A)) Conduit de soufflage (dB(A))
-
Page 9: Branchements Et Dimensions
3.3 BRANCHEMENTS ET DIMENSIONS SIBER DF EVO LÉGENDE VERSION STANDARD* Expulsion air vicié Alimentation en air pur vers le logement Prise d’air pur depuis l’extérieur Extraction de l’air vicié depuis l’intérieur du logement Branchements électriques Branchement de l’évacuation des condensats *Modèle de débit d’air version droite... -
Page 10: Détail De L'unité 10
SIBER DF / GUIDE DE INSTALLATION 3.4 DÉTAIL DE L’UNITÉ SIBER DF EVO LEGENDA Filtres à haute performance Moteurs à haut rendement énergétique Sondes de température Échangeur de chaleur haute performance Bypass 100 % automatique Évacuation de condensat pivotante Branchements électriques... -
Page 11: Fonctionnement
La température extérieure est supérieure à la température intérieure du logement. 4.3 SÉCURITÉ ANTI-GIVRE Pour éviter la formation de glace dans l’échangeur de chaleur à des températures extérieures très basses, le SIBER DF EVO 1/2 est équipé d’une protection contre le givre. -
Page 12: Installation
5.2 POSITION DE L’UNITÉ Le SIBER DF EVO 1/2 peut être fixé directement au mur ou au plafond grâce aux supports de fixation prévue à cet effet. Mise en garde! En fonction du poids de l’unité, l’installation de l’unité doit toujours être effectuée par 2 personnes. -
Page 13: Montage Au Plafond
GABARIT MODELO DE D’INSTALLATION INSTALAÇÃO POUR PARA SIBER 1. Placez le gabarit à l’emplacement souhaité pour Coloque o modelo no local l’appareil de ventilation desejado para o equipamento de ventilação 2. Choisissez l’orientation 2. - Page 14 SIBER DF / GUIDE DE INSTALLATION Vissez les crochets silentblocs dans la nouvelle position souhaitée. Percez la surface marquée et vissez les supports de fixation dans les trous ovales. Latéral long Latéral court Desserrez les écrous et laissez 1 Placez sur le dessus du guide et Serrez les écrous...
-
Page 15: Montage Mural
603 mm MODELO DE GABARIT D’INSTALLATION INSTALAÇÃO POUR PARA SIBER 1. Placez le gabarit à Coloque o modelo no local l’emplacement souhaité pour desejado para o equipamento de l’appareil de ventilation ventilação 2. Choisissez l’orientation 2. - Page 16 SIBER DF / GUIDE DE INSTALLATION Vissez les crochets silentblocs dans la nouvelle position souhaitée. Percez la surface marquée et vissez les supports de fixation dans les trous ovales. Latéral long Latéral court Desserrez les écrous et laissez Placez sur le dessus du guide et Placez sur le dessus du 1 cm d’espace...
-
Page 17: Orientation Ouvertures
6 ORIENTATION OUVERTURES Pour modifier le sens par défaut des ouvertures, suivez les étapes ci-dessous: Retirer les couvercles des filtres Dévissez le couvercle extérieur Retirez le couvercle extérieur et le polypropylène Dévissez l’ouverture par l’arrière avant de l’unité, en laissant l’intérieur exposé... - Page 18 SIBER DF / GUIDE DE INSTALLATION Levez l’ouverture Tournez l’ouverture Revissez l’ouverture par l’arrière Montez le couvercle extérieur et intérieur de Vissez le couvercle extérieur l’unité Replacez les couvercles des filtres...
-
Page 19: Branchement De L'évacuation Des Condensats
Attention! Une seule évacuation des condensats est connectée, l’autre évacuation doit rester fermée par le bouchon. Dans le cas du Siber DF EVO 1/2 enthalpique, les 2 évacuations doivent être fermées avec deux bouchons, il n’est pas nécessaire de se raccorder à l’évacuation des condensats. -
Page 20: Changement Des Filtres
SIBER DF / GUIDE DE INSTALLATION 8 CHANGEMENT DES FILTRES Retirez le couvercle des filtres. Tirez le filtre vers l’extérieur. Placez le nouveau filtre dans la rainure et poussez-le. Replacez les couvercles des filtres... -
Page 21: Branchement Électrique
9 BRANCHEMENT ÉLECTRIQUE (Seulement pour la catégorie PREMIUM de la gamme Siber DF EVO) 9.1 BRANCHEMENT AU RÉSEAU D’ALIMENTATION L’installation électrique doit être conforme aux normes en vigueur. Mise en garde ! Les ventilateurs et le circuit de régulation doivent fonctionner à 230 V. Si des travaux de manutention ou d’entretien sont effectués, l’appareil doit être débranché. - Page 22 SIBER DF / GUIDE DE INSTALLATION Alimentation fan 1 Alimentation fan 2 Alimentation électrique Bouton de réinitialisation Alimentation Commutation PC préchauffage Non utilisé Sélecteur 3 V Non utilisé Non utilisé Actionnement puits canadien Sortie relais panne Non utilisé Sortie du signal...
-
Page 23: Surveillez Votre Maison - Sondes / Commandes Sans Fil
La sonde sans fil SiberCO2 surveille le niveau de CO2 de l’air à l’intérieur de la maison. Elle mesure le CO2 dans les pièces de la maison et envoie ses mesures par RF (radiofréquence) à l’unité Siber DF EVO. L’unité sera capable de réagir et de faire varier le débit de ventilation approprié pour garantir la qualité... -
Page 24: Conectivité Smart
à la passerelle (Modbus - RS485) pour traduire les informations collectées par la passerelle (Modbus - RS485) et les envoyer par câblage au BMS. Recueille les informations des unités Siber DF EVO et des sondes et contrôleurs sans fil compatibles (DFPULS4B, DFEVOCTRL, DFEVOCO2 et DFEVOHR) qui sont liés à cette unité de ventilation. -
Page 25: Bridge Ethernet - Siber App Evo
Grâce au système de contrôle intelligent, la surveillance en ligne des éléments les plus importants est réalisée, ce qui permet de contrôler et de surveiller la qualité de l’air intérieur de la maison par le biais de la Siber APP EVO. -
Page 26: Maintenance
SIBER DF / GUIDE DE INSTALLATION 12. MAINTENANCE 12.1 MAINTENANCE DU FILTRE (POUR L’UTILISATEUR) Les filtres doivent être vérifiés tous les trois mois. Les fil- Attention! tres doivent être nettoyés tous les six mois et remplacés L’équipement ne doit jamais être utilisé sans filtres au moins une fois par an. -
Page 27: Maintenance De L'échangeur De Chaleur (Pour L'installateur)
12.2 MAINTENANCE DE L’ÉCHANGEUR (POUR L’INSTALLATEUR) Tirez le filtre vers l’extérieur. Retirez le couvercle des filtres. Dévissez le couvercle extérieur Retirez le couvercle extérieur et le polypropylène Dévissez et retirez l’angle avant de l’unité, en laissant l’intérieur exposé support gauche Tirez sur les languettes de fixation Retirez l’échangeur Nettoyez... - Page 28 SIBER DF / GUIDE DE INSTALLATION Remettez l’échangeur de chaleur en place Insérez l’angle support et revissez-le Montez le couvercle extérieur et intérieur de l’unité. Vissez le couvercle extérieur Replacez de nouveau les filtres Replacez les couvercles des filtres de nouveau...
-
Page 29: Vue Éclatée Et Description
12.3 VUE ÉCLATÉE ET DESCRIPTION Nº Description de l’article SIBER DF EVO 1/2 Ouvertures pivotantes Ø 160 4 unités Couvercle avant 1 unité Façade en polypropylène 1 unité Vanne du bypass 1 unité Moteur de la vanne du bypass 1 unité... - Page 30 Fax. 902 02 72 16 Apdo. de Correos n. 9 Int. 00 34 937 814 108 A Siber Zone, SLU reserva-se o direito de efetuar quaisquer C/ Can Macia n. 2 alterações técnicas nos equipamentos e elementos sem aviso prévio 08520 Les Franqueses del Vallès...
