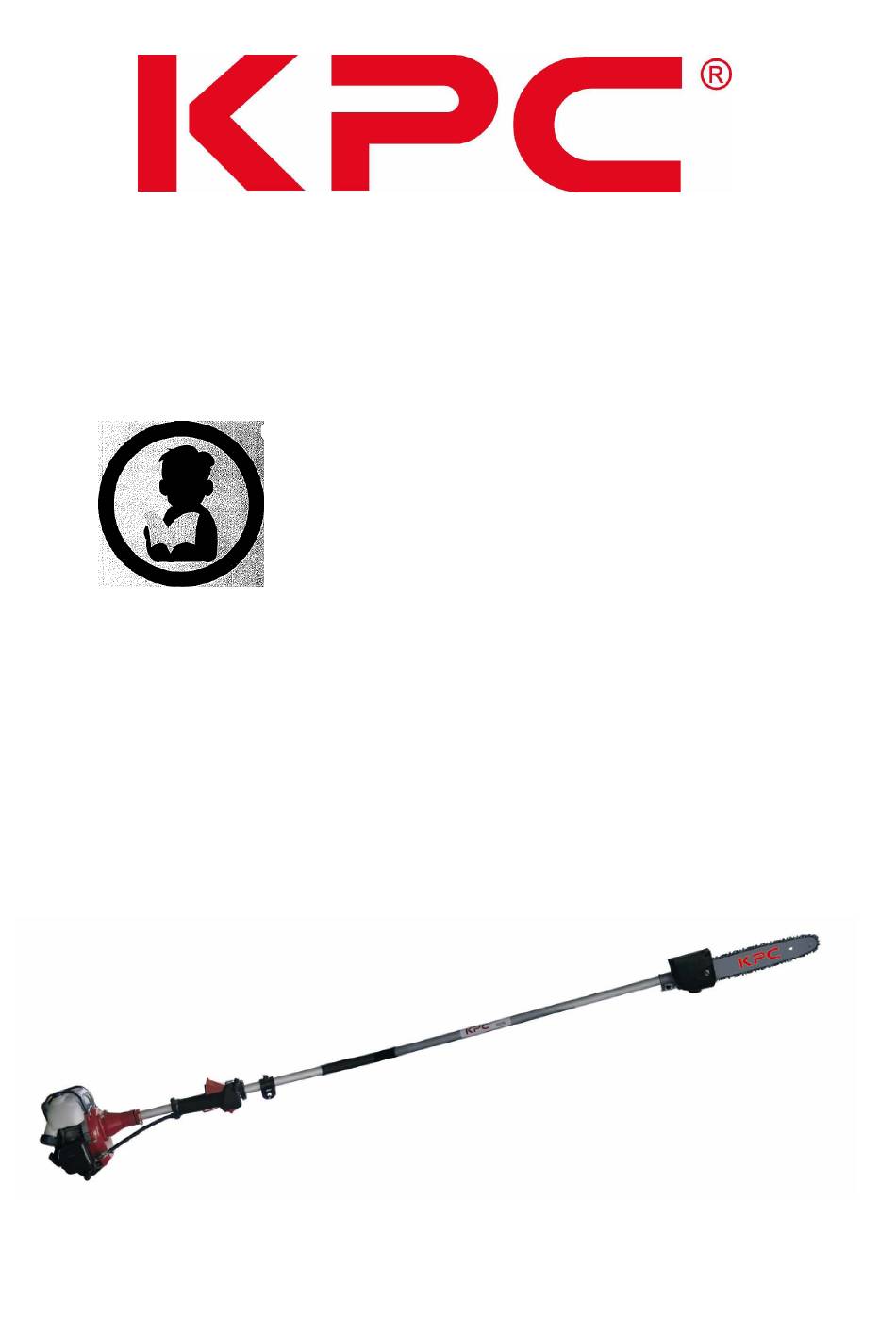

MANUEL DE L'UTILISATEUR
ELAGUEUSE
PNT2500
1

Publicité

Table des Matières
loading

Manuels Connexes pour KPC PNT2500

Sommaire des Matières pour KPC PNT2500

  • Page 1 MANUEL DE L’UTILISATEUR ELAGUEUSE PNT2500...

  • Page 2: Table Des Matières

    SOMMAIRE Symboles d’avertissement....…..1 Introduction........…..2 Normes de sécurité......…..2 Précautions d’utilisation ..….…….…. 5 Fonctionnement de l’élagueuse..…..7 Caractéristiques techniques....…..8 Description du produit....…..…..9 Installation de la tête motorisée..…….. 10 Montage et réglages........11 Graissage de la chaîne....…..…..17 Combustible du moteur.......

  • Page 3: Introduction

    à la qualité, au confort à la sécurité ni à la durabilité. La longueur totale de la PNT2500 est optionnelle. L’utilisateur peut choisir une longueur de 2220 mm ou de 3040 mm selon le travail à réaliser pour plus de facilité et d’efficacité.
  • Page 4 Utilisez des gants de travail antidérapants Ne touchez pas la chaîne de et résistants pour garantir la prise en main la scie quand vous démarrez de l’élagueuse. Utilisez des chaussures le moteur ni quand vous renforcées avec semelles antidérapantes pour utilisez l’élagueuse.
  • Page 5 ATTENTION ! Autant le contrecoup que le coincement peuvent 3. Assurez-vous que la zone où vous faire perdre le contrôle de l’élagueuse, élaguez est libre de tout obstacle. ce qui pourrait engendrer de sérieuses blessures. Ne pas laisser l’extrémité du guide Ne pas se fier uniquement aux dispositifs de rentrer en contact avec des bois sécurité...

  • Page 6: Précautions D'utilisation

    Précautions d’utilisation ATTENTION ! Assurez-vous que la chaîne et la roue marche le moteur. dentée sont ajustées correctement avant de Assurez-vous toujours qu’il y a une bonne mettre en marche l’élagueuse. Ne jamais ventilation quand vous travaillez avec l’élagueuse. Les gaz d’échappement du essayer d’ajuster la chaîne, moteur en marche ! moteur peuvent causer des blessures graves...
  • Page 7 Figure 1 Pour transporter l’élagueuse dans un véhicule, Entretenez toujours l’élagueuse attachez-la de manière sûre pour éviter les conformément à ce manuel et suivez les conseils de maintenance. dommages et les fuites de combustible. Avant de remplir le réservoir de combustible, Ne démonter ni modifier aucun des dispositifs arrêtez le moteur et laissez-le se refroidir.

  • Page 8: Fonctionnement De L'élagueuse

    Fonctionnement de l’élagueuse Assujettissement de la courroie 1 Fixer le crochet du harnais au tube extérieur. 2 Positionner la courroie de manière à amener le crochet sur votre côté droit. 3 Régler la longueur de la courroie pour pouvoir manipuler l’élagueuse aisément.
  • Page 9 courts. Gardez les pieds fermement fixés au sol, et ne tentez pas de vous approcher d’objets qui ne sont pas à votre portée. Gardez toujours l’équilibre. Utilisez des chaussures renforcées avec semelles antidérapantes pour garder une posture stable. Il est recommandé...
  • Page 10 CARACTERISTIQUES TECHNIQUES Poids net (Sans guide/chaîne) …………………………… 5,9 kg. Longueur assemblée avec un guide de 10” ……………… 3,040 mm. Longueur assemblée avec un guide de 10” sans tube supérieur …………………………………………………. 2,220 mm. Type de moteur …………………………………………… 2 temps refroidissement à air, cylindre vertical Diamètre et parcours …………………………………….
  • Page 11 12” pitch 3/8 régulateur 0,50”...

  • Page 12: Description Du Produit

    Description du produit Caja de Llenado de Barra de guía Bujía. engranajes aceite et chaîne Filtro de aire Recupera dor de Barra de reserva de chispas Sierra aceite Cordón de arranque Depósito del combustible Cabezal Figure 3 Préalablement au montage A l’aide de la Figure 3, familiarisez-vous avec l’élagueuse PNT 2500 et ses différents composants.
  • Page 13 IMPORTANT Les termes “gauche”, “main gauche”, et LH, “droite”, “main droite”et RH, et “devant” “derrière” se rapportent aux directions du point de vue de la personne qui utilise l’élagueuse. ATTENTION Ne réalisez pas de modifications ou d’altérations non autorisées sur cette machine ou sur ses composants INSTALLATION DE LA TETE 1 –...
  • Page 14 4 – Amener le tube inférieur jusqu’à l’anneau et faites-le tourner à la main pour vérifier que les clavettes de l’axe principal se sont enclanchées sur la tête. 5 – Insérer complètement le tube inférieur dans l’anneau et aligner les trous positionneurs du tube avec l’anneau, puis placer les écrous.
  • Page 15 Branchement du câble d’accélérateur 1. Retirer la protection du filtre à air. 2. Brancher l’extrémité du câble d’accélérateur au joint de l’extrémité supérieure du carburateur. Voir Figure 6 et Figure 7. Figure 6 Figure 7 Connexion des câbles de branchement Connectez les câbles de branchement entre le moteur et l’unité...
  • Page 16 Régler le câble d’accélérateur 1. Desserrer le câble de l’accélérateur près de la protection du ventilateur. Vis de réglage du câble Tuerca ajustadora del cable Figure 9 2. Ajuster les vis de réglage du câble d’accélérateur jusqu’à obtenir une course d’environ 6 mm sous la gâchette.
  • Page 17 NOTE Une application de Never-Seez TM ou d’un produit équivalent facilite l’opération. 4 – Replacer la protection de filtre à air Montage des sections des tubes 1. Placez la tête/tube inférieur et le tube supérieur sur une surface propre et plane pour que les deux parties soient en contact par leur extrémité.
  • Page 18 4 – Quand les deux moitiés des tubes sont assemblées, faire glisser le protecteur de prise jusqu’à la rainure de prise et serrer la vis du raccord. Voir Figure 13. Raccord Vis du Protecteur de raccord prise Figure 13 Démontage des tubes 1 –...
  • Page 19 Utilisation de l’élagueuse sans le tube supérieur Si, le tube inférieur une fois monté, vous avez suffisamment de portée, vous pouvez utiliser la machine sans monter le tube supérieur en fonction des conditions de travail. Respectez les instructions suivantes: 1. Reportez-vous au paragraphe Démontage des tubes pour retirer le tube et la prise supérieure de l’embrayage.
  • Page 20 Installation et réglage du guide et de la chaîne Installation de la chaîne 2. Placer le guide sur l’écrou de réglage du guide, situé sur la tête de coupe. AVERTISSEMENT ! Aligner l’écrou de tension de la chaîne Ne jamais tenter d’installer, changer sur le trou du guide.
  • Page 21 Réglage de la chaîne AVERTISSEMENT! 3. Retirer la pointe du guide en tournant la vis Ne jamais tenter d’installer, de de tension la chaîne (Figure 20). changer ou régler la chaîne moteur allumé. AVERTISSEMENT! Vis de tension de chaîne La chaîne de la scie est très coupante.

  • Page 22: Graissage De La Chaîne

    Graissage de la chaîne AVERTISSEMENT ! Réglage de la fluidité du combustible Ne jamais remplir le réservoir d’huile ni régler le graisseur moteur en marche. AVIS ! Une augmentation de fluidité de l’huile Important du guide, accélèrera sa consommation, ce La durée de la chaîne et du guide varient selon la qui obligerait à...
  • Page 23 Mélange de combustible Remplissage du réservoir de combustible AVIS ! AVERTISSEMENT! Ce moteur fonctionne avec un mélange 25/1, Réduisez toujours le risque d’incendie composé d’essence sans plomb et d’huile de quand vous manipulez le combustible! mélange pour deux temps. - Laissez toujours refroidir l’élagueuse avant Certaines essences contiennent de l’alcool de l’alimenter en combustible.
  • Page 24 Démarrer le moteur à froid – Redémarrer après le plein de combustible Positions de contrôle (moteur froid) 1. Régler la gâchette d’accélérateur au 3. Amorcer le moteur en pompant la pompe ralenti. Figure 24 du carburateur quatre ou cinq fois. Figure 26.
  • Page 25 Démarrage du moteur AVERTISSEMENT ! AVIS ! Quand vous démarrez le moteur - Le démarrage au câble peut blesser si on en assurez-vous que l’outil de coupe est fait mauvais usage. éloigné des personnes, des animaux ou - Toujours mettre le starter avant de tenter de tous objets.

  • Page 26: Arrêt Du Moteur

    AVERTISSEMENT ! 2. Ouvrir le starter (Figure 31) et appuyer à fond L’accessoire de coupe est sur la gâchette d’accélérateur avec la main entraîné et tourne quand le moteur gauche. Tirer vivement le câble de démarrage démarre et accélère. avec la main droite pour évacuer l’excès de combustible de la chambre de combustion.

  • Page 27: Réglage Du Carburateur

    Réglage du carburateur Pour votre sécurité AVERTISSEMENT! Cet appareil est conçu uniquement pour couper des branches. L’accessoire de coupe ne doit jamais Ne l’utilisez jamais à autre chose. Ne tentez tourner avec le moteur au ralenti. pas de couper des pierres, du métal, du ou tout autre objet dur.
  • Page 28 Opérations communes Couper des branches hautes: Coupe standard: Grâce à la portée de l’élagueuse, il est La position de travail convenable possible de couper des branches saillantes, est celle où l’appareil ne dépasse pas comme le long d’un cours d’eau ou d’un lac. un angle de 60º, mais on peut varier Dans ce cas, l’angle de l’appareil dépend de l’angle selon les conditions.
  • Page 29 Techniques de travail Couper à ras des grosses branches Coupe en tension: Si le diamètre de la branche dépasse Pour éviter les contrecoups, de coincer 10 cm couper d’abord la partie le guide en entamant la coupe par des inférieure (3) et couper à une distance grosses branches, faire d’abord une coupe d’environ 25 cm de la coupe finale (A).

  • Page 30: Maintenance

    Maintenance générale Maintenance quotidienne Avant le travail quotidien, faites ce qui AVERTISSEMENT ! suit: Avant d’entreprendre la maintenance, la - Nettoyer le moteur de la saleté et des dépôts, réparation ou le nettoyage de la machine, vérifier que les ailettes de refroidissement et le vérifiez que le moteur et l’accessoire de coupe filtre à...
  • Page 31 Maintenance toutes les 10 heures Maintenance toutes les 10/15 heures AVIS ! AVIS ! Ne pas utiliser la machine si le filtre à air ou Avant de retirer la bougie, bien nettoyer d’autres pièces sont abîmées, mouillés ou noyés autour pour éviter que la poussière et la d’eau.
  • Page 32 Maintenance toutes les 50 heures Orifice de Toutes les 50 heures de fonctionnement graissage (plus ou moins en fonction de la poussière et de la saleté) : - Retirez et nettoyez la protection du cylindre et la saleté et les dépôts sur les ailettes de refroidissement du cylindre.

  • Page 33: Entreposage À Long Terme

    Entreposage à long terme Si vous ne prévoyez pas d’utiliser l’élagueuse pendant 30 jours ou plus, respectez les étapes suivantes pour la préparer à l’entreposage: - Nettoyez à fond les pièces extérieures et passez une fine couche d’huile sur les parties métalliques. AVIS ! Le combustible restant dans le carburateur pour longtemps peut rendre difficile le démarrage et...

  • Page 35: Affûtage De La Chaîne

    Affûtage de la chaîne Quand les tranchants des lames s’émoussent, on peut les réaffûter en passant quelques coups de lime. Pour que la scie soit stable, les maillons doivent être tous affûtés de la même manière. De plus, contrôlez la chaîne pour l’ajuster correctement (plus ou moins selon que la chaîne est neuve ou pas).
  • Page 36 Technique correcte de limage Angle correct Crochet ou point surla tablette légèrement protubérant supérieure (chaîne courbée ou non taillante) Partie supérieure de la gorge à une hauteur correcte Partie frontale de la Maintenir égale la longueur gorge, arrondie de tous les maillons coupants Problèmes de limage Angle de la plaque Cause...
  • Page 37 rapidement hors service.
  • Page 38 Solution de problèmes LE MOTEUR NE DEMARRE PAS Solution Ce qu’il faut Cause Possible vérifier Starter endommagé. Liquide Reporter la machine au vendeur. Le moteur réagit-il dans le carter. Dommages internes. Bougie desserrée. Charge Resserrer et recommencer Compression excessive sur le cylindre, les adéquate ? pistons et les anneaux.
  • Page 39 Solution de problèmes (suite) FAIBLE PUISSANCE DE SORTIE Ce qu’il faut vérifier Cause possible Solution Moteur en surchauffe Emploi trop intensif Utilisez la machine à une vitesse de la machine plus lente. Le mélange du carburateur Reporter la machine au contient trop d’air vendeur.
  • Page 40 Solution de problèmes (suite) AUTRES PROBLEMES Symptôme Cause possible Solution Mauvaise accélération Filtre à air obstrué Nettoyer le filtre Filtre à combustible Changer le filtre à combustible obstrué Mélange du carburateur Reporter la machine au vendeur trop pauvre Vitesse du ralenti trop Régler à...
  • Page 41 Solution de problèmes (suite) AUTRES PROBLÈMES Symptôme Cause possible Solution La tête de coupe tourne, Ralenti trop rapide Régler à 2750 t/mn (±250) moteur en régime ralenti Ressort cassé ou attache du Changer si nécessaire, ressort détachée vérifier la vitesse du ralenti Système d’attache desserré...
