2.2 Raccordement électrique
Important :
et qualifié pour le faire. Vérifiez que le câble alimentant le local technique soit d'une section
suffisante pour supporter la consommation supplémentaire exigée par la machine.
La PAC doit être alimentée à partir d'un disjoncteur courbe D, indépendant qui peut être soit sur le tableau
électrique principal équipé d'un différentiel soit sur un tableau indépendant relié au tableau principal, qui aura un
différentiel. Si ce n'est pas le cas ajouter un différentiel au tableau indépendant de votre PAC.
Référence
E35 INV
E55 INV
E75 INV
E95 INV

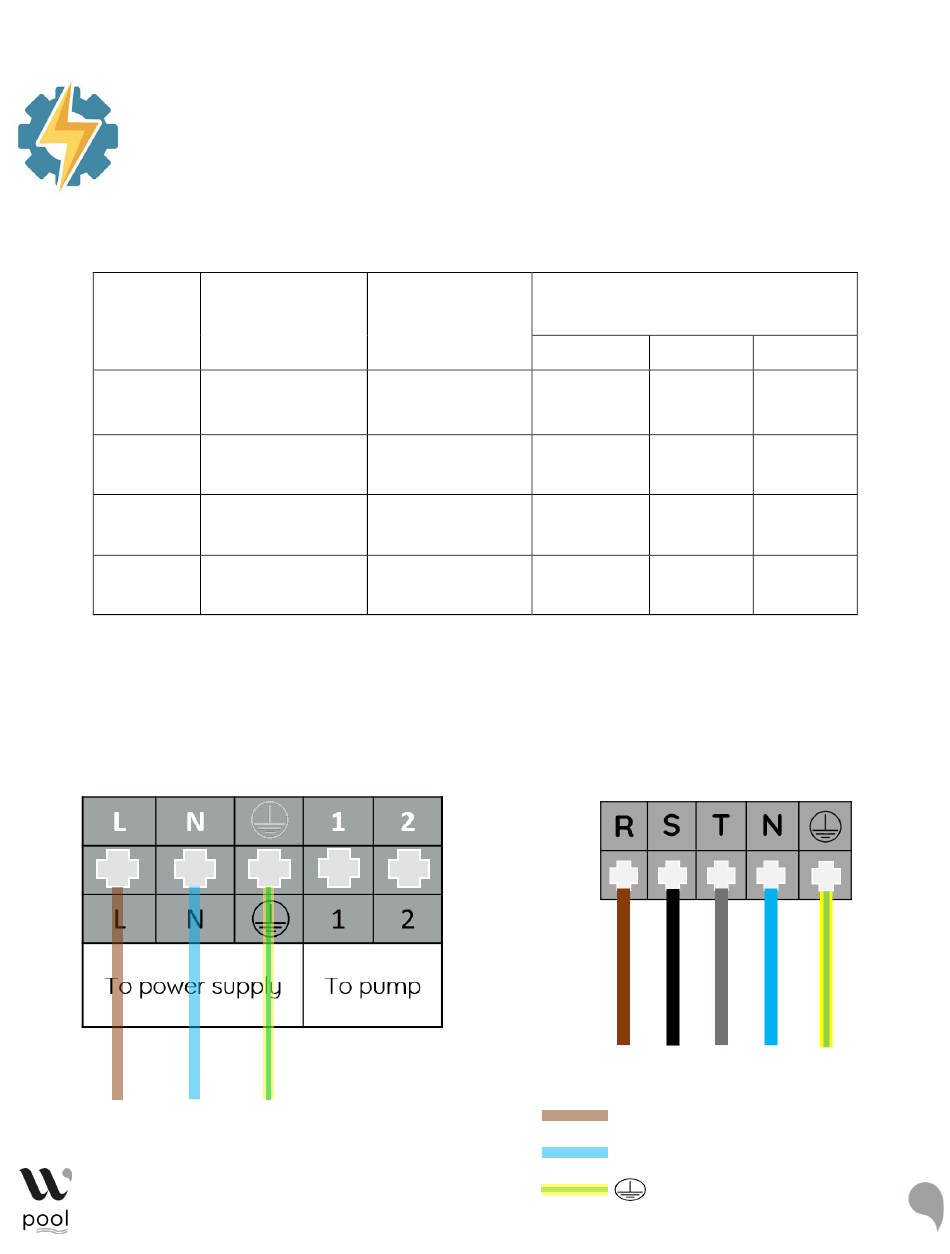

Raccordement électrique sur le bornier de la PAC
Monophasé
Dévisser la poignée pour accéder au branchement électrique
Le raccordement de votre pompe chaleur doit être réalisé par du personnel habilité
Puissance disjoncteur
Alimentation
Monophasé 230 V
Monophasé 230 V
Monophasé 230 V
Monophasé 230 V
Section de câble selon la distance disjoncteur –
PAC
courbe D
- 10 m
10 Ampères 3G1.5 mm2
16 Ampères 3G2.5 mm2
16 Ampères 3G2.5 mm2
25 Ampères 3G2.5 mm2
10 -15 m + 15 m
3G1.5 mm2 3G2.5 mm2
3G2.5 mm2 3G6 mm2
3G2.5 mm2 3G6 mm2
3G2.5 mm2 3G6 mm2
Triphasé
L : Phase / Line
N : Neutre / Neutral
: Terre/ Earth
