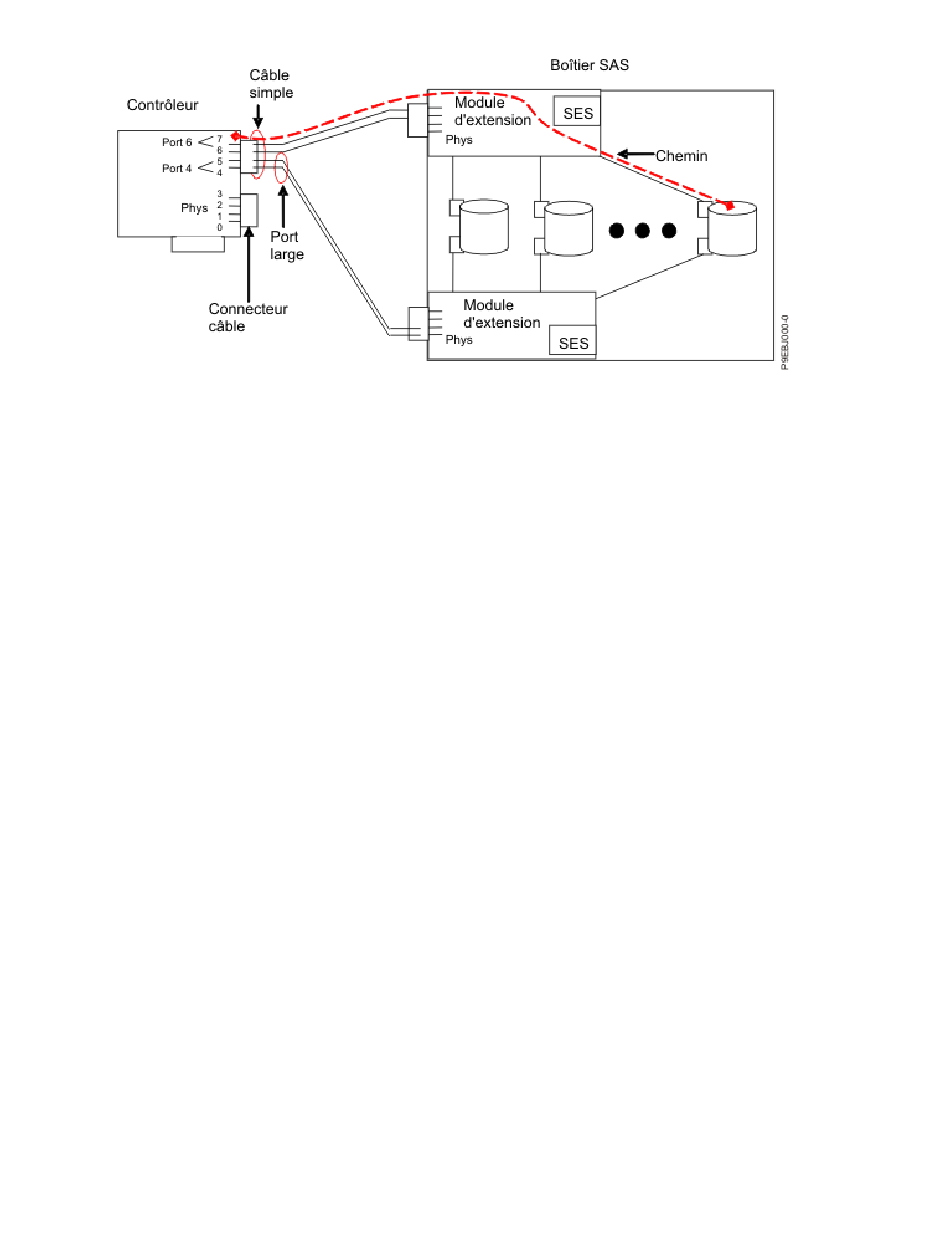

Figure 9. Exemple de sous-système SAS
L'exemple de sous-système SAS de la figure ci-dessus illustre certains concepts généraux.
Ce contrôleur possède huit liaisons physiques SAS. Quatre d'entre elles sont connectées à deux ports
larges. (Un connecteur contient quatre liaisons physiques réparties sur deux ports ; les connecteurs
correspondent à des connexions physiques filaires.) Le connecteur à quatre liaisons peut contenir entre
un et quatre ports, en fonction du type de câblage utilisé.
Sur la figure, le port le plus haut (numéro 6) est un port large qui comprend les liaisons physiques
numéros 6 et 7 du contrôleur. Le port n°6 est relié à un module d'extension, lui-même connecté à l'un des
deux ports des unités d'entrée-sortie.
La ligne rouge en pointillés indique un chemin entre le contrôleur et une unité d'entrée-sortie. Un autre
chemin relie le port n°4 du contrôleur à l'autre port de l'unité d'entrée-sortie. Ces deux chemins
permettent deux connexions possibles, pour une plus grande fiabilité, grâce à la redondance des ports de
contrôleur, modules d'extension et ports d'unité d'entrée-sortie. Les SES (SCSI Enclosure Services) sont
des composants intégrés à chaque unité d'extension.
Grappes de disques
La technologie RAID permet de stocker des données sur un groupe de disques appelé grappe.
Selon le niveau RAID choisi, la technique de stockage de données sur un groupe de disques offre ou non
la redondance de données nécessaire à leur sécurité et au bon fonctionnement du système. Si un disque
tombe en panne, il peut généralement être remplacé sans interruption d'activité. Par ailleurs, les grappes
de disques offrent un taux de transfert de données et un débit d'entrée-sortie (E-S) potentiellement
supérieurs à ceux de disques volumineux isolés.
Chaque grappe de disques peut être utilisée par le système d'exploitation Linux comme s'il s'agissait d'un
seul disque SCSI. Par exemple, après avoir créé une grappe de disques, vous pouvez exécuter des
commandes Linux pour rendre la grappe exploitable par le système en la partitionnant et en y ajoutant
des systèmes de fichiers.
Un niveau (tier) est un regroupement de disques physiques dans une grappe de disques Easy Tier, doté
des mêmes caractéristiques de performances. Par exemple, une grappe de disques Easy Tier peut
contenir un niveau de disques SSD et un niveau de disques HDD. Une bande de données est le bloc de
données d'une grappe de disques Easy Tier qui est analysé en terme d'activité d'E-S. La bande de
données peut être déplacée entre les niveaux pour mieux faire correspondre son activité d'E-S avec les
caractéristiques de performances du niveau. La taille de la bande de données peut aller de 1 Mo à 8 Mo
en fonction de la configuration de la grappe de disques Easy Tier.
Le contrôleur SAS et les unités d'E-S sont gérés par l'utilitaire iprconfig. Cet utilitaire sert d'interface avec
la configuration, la surveillance et les fonctions de rétablissement RAID du contrôleur et des unités d'E-S.
Contrôleurs SAS RAID pour Linux 13
