MOTEUR V4Y
Couples de serrage
vis et écrous du collecteur
d'admission
vis des rampes d'injection :
– préserrage
– serrage
vis et écrous du répartiteur
DEPOSE
Débrancher la batterie.
Déposer le collecteur d'admission (voir opération
"Collecteur d'admission").
IMPORTANT
Lors de cette opération, il est impératif :
– de ne pas fumer et de ne pas approcher d'objet
incandescent près de l'aire de travail,
– de se protéger des projections d'essence dues à
la pression résiduelle régnant dans les
canalisation,
– de protéger les zones sensibles à l'écoulement de
carburant.

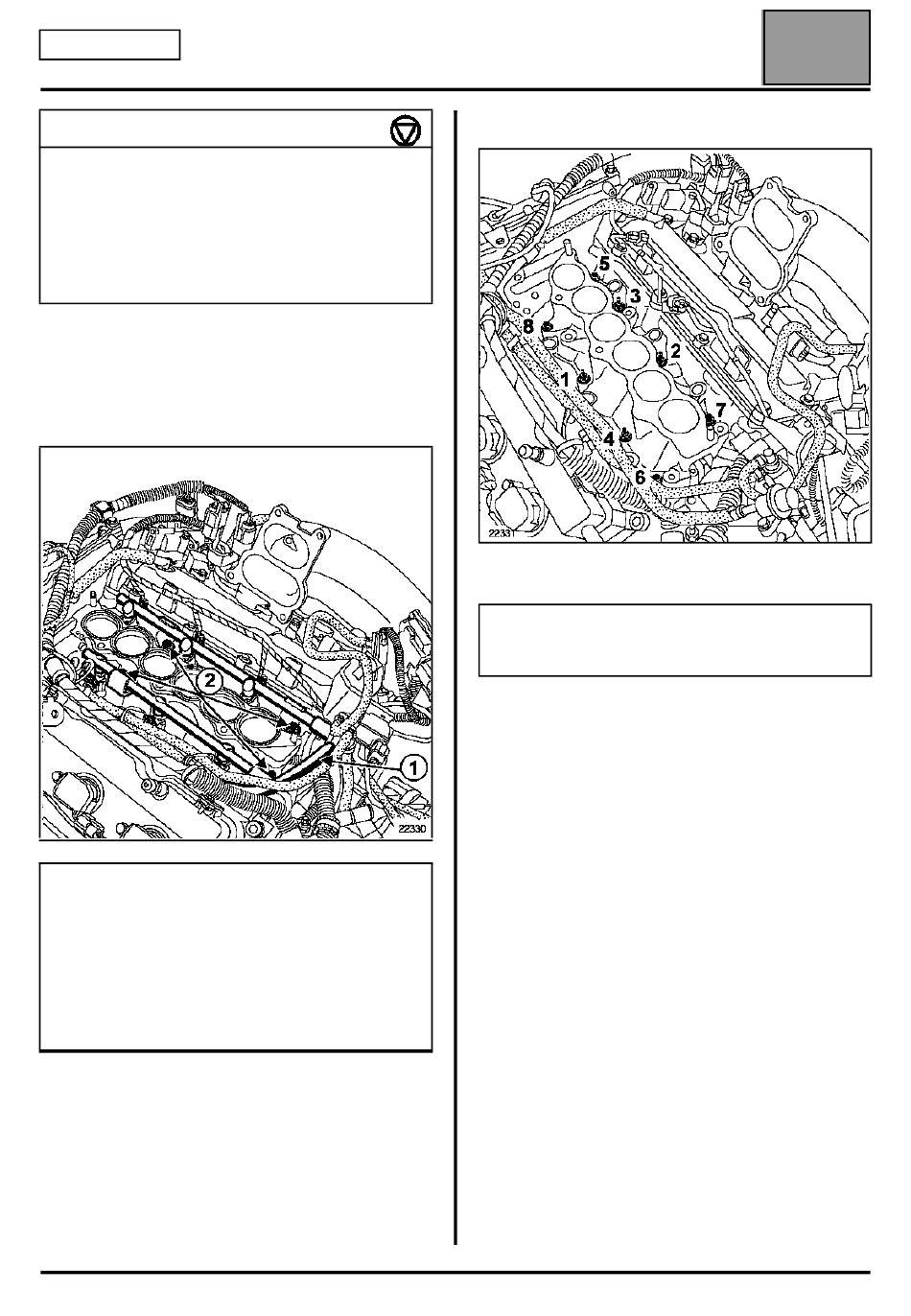

Débrancher le raccord d'arrivée d'essence (1) sur la
rampe d'injection.
Déposer :
– les vis (2) de fixation de la rampe d'injection,
– la rampe d'injection,
– les vis et écrous de fixation du répartiteur
d'admission,
– le répartiteur d'admission.
MELANGE CARBURE
Répartiteur d'admission
Répartiteur d'admission
2,2 daN.m
1 daN.m
2,3 daN.m
1,2 daN.m
12A-58
REPOSE
Remplacer le joint par un joint neuf.
Nota :
Serrer au couple et dans l'ordre les fixations du
répartiteur d'admission.
Pour la suite des opérations, procéder dans le sens
inverse de la dépose.
12
Edition 2
