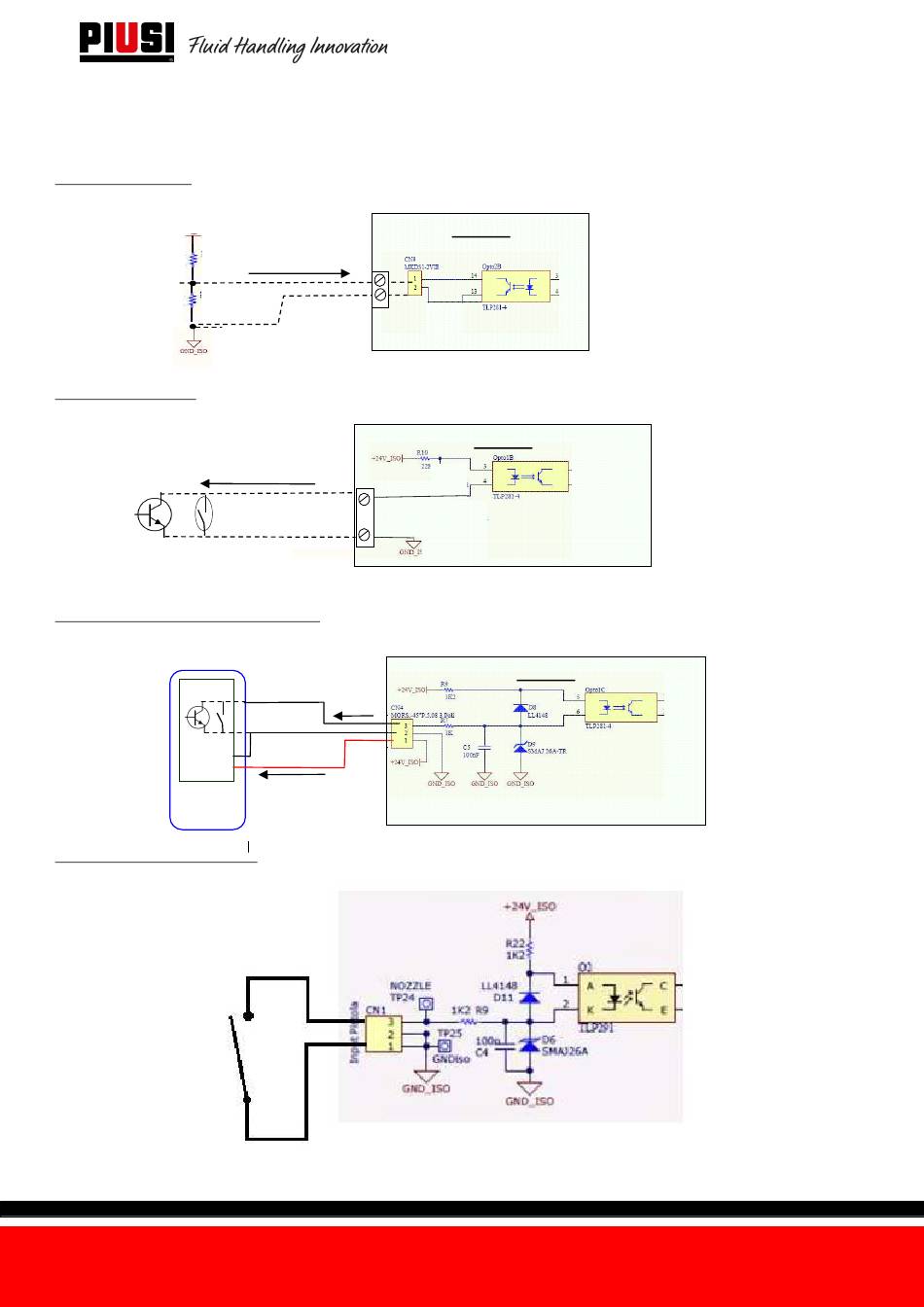

4.3 Couplages électriques d'entrée / sortie
Sortie optoisolée : Exemple de couplage avec des unités externes
VCC max 24 VCC
Entrée optoisolée : Exemple de couplage avec des unités externes
I = 1 mA -- V:24 VCC
Capteur niveau ou Contact niveau : Exemples de couplage avec capteur alimenté par une tension continue
(CC)
Carte
électronique
Capteur
de niveau
Entrée pistolet optoisolée : Exemple de couplage avec contact pistolet
I Min 2 mA
Imax 8 mA
Signal de niveau
I = 10 mA
TERRE
VCC + 24 VCC
I Max 100 mA
SELF2.0
SELF2.0
SELF2.0
- 18 -
Self Service/Cube/MCBOX 2.0
Unité de contrôle électronique
M 0269 E FR
