Sortie ventilation 0/10V
La régulation dispose d'une sortie 0/10V ventilation. Son fonctionnement est directement lié au
Niveau de Ventilation.
Cette sortie permet :
le pilotage d'un ou plusieurs ventilateur(s) à commande 0/10 volts
-
le pilotage éventuel de tout accessoire dépendant du niveau de ventilation
-
L'évolution du signal 0/10 Volts en fonction du niveau de ventilation est linéaire et dépend de huit
paramètres dont l'un (Tension 0%) permet de traiter le cas particulier où la ventilation est à 0%.
Ces sorties peuvent évoluer soit en mode 0/10V, soit en mode 10/0V en fonction des réglages en
mode Installateur.

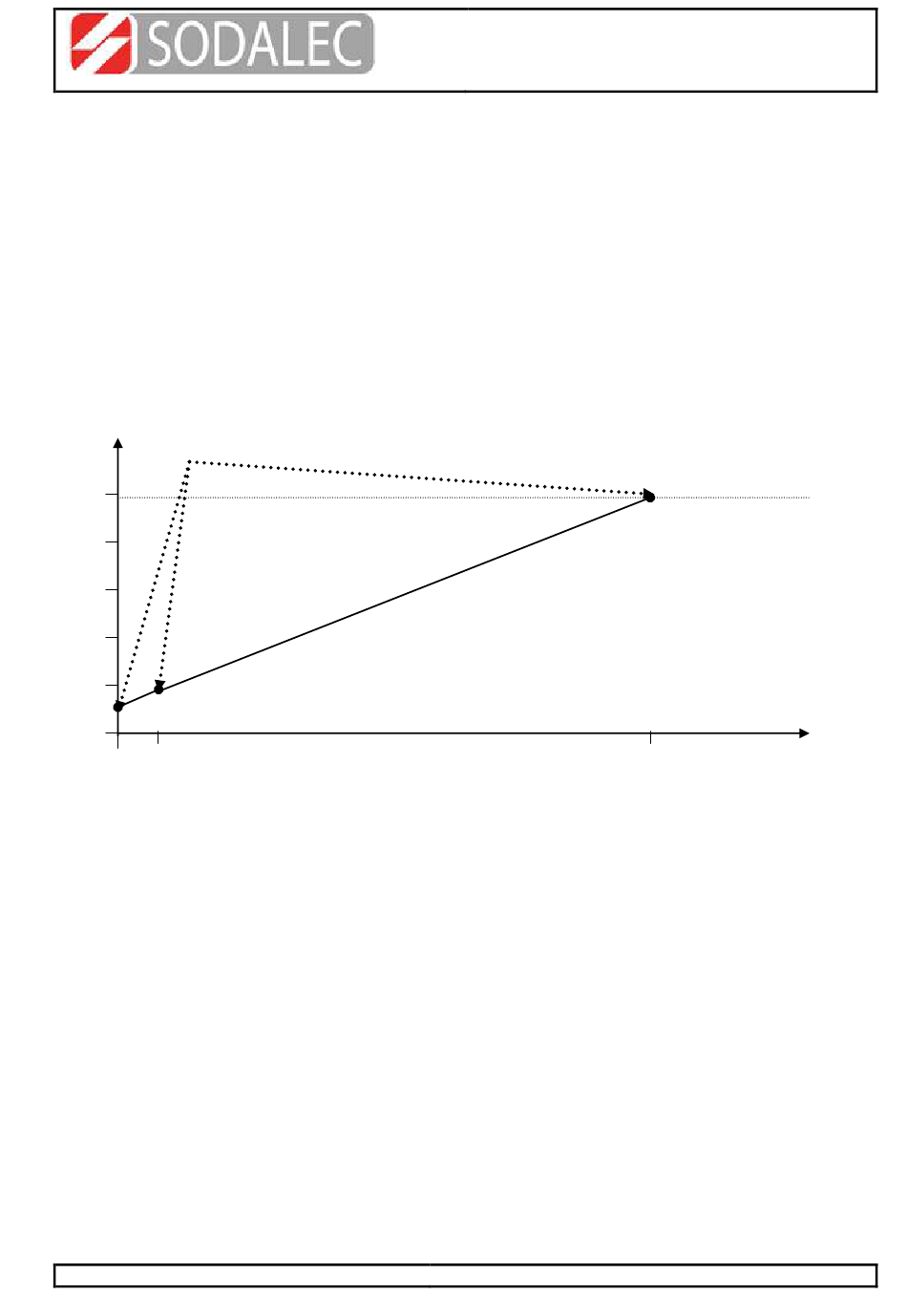

Tension en V
Réglages effectués en partie Installateur
10V
8V
6V
4V
2V
0V
1
0
Dans l'exemple ci-dessus, lorsque la ventilation est arrêtée (0%) alors le signal 0/10volt est égal à
1 volt puis lorsque la ventilation évolue de 1 à 100% alors le signal évolue de 2 à 10 volts. Cette
souplesse de programmation permet d'adapter la plage de commande de la charge (ventilateurs,
registre linéaire etc....) qui n'est pas systématiquement de 10 volts. Elle permet également dans
certains cas d'organiser le système en sécurité positive de telle sorte que le signal 0/10 volts soit
inversement proportionnel au niveau de ventilation.
On peut imaginer par exemple qu'un registre linéaire soit réglé ainsi :
Tension sortie ventilation 0/10V 0% = 10 Volts
-
Tension sortie ventilation 0/10V 1% = 9,9 Volts
-
Tension sortie ventilation 0/10V 100% = 0 Volts
-
Avec ce type de réglage, le registre fonctionnera en sécurité positive. En cas de coupure secteur
sur la régulation (sortie 0/10V = 0V obligatoirement), alors le registre s'ouvrira complètement.
Notice_TLS_X4_Connect_v1.3x.doc
Régulateur TLS X4
Version 1.3x du 25/09/2017
100
Niveau (%)
Page 29 sur 49
