INSTRUCTIONS D'UTILISATION
FR
06

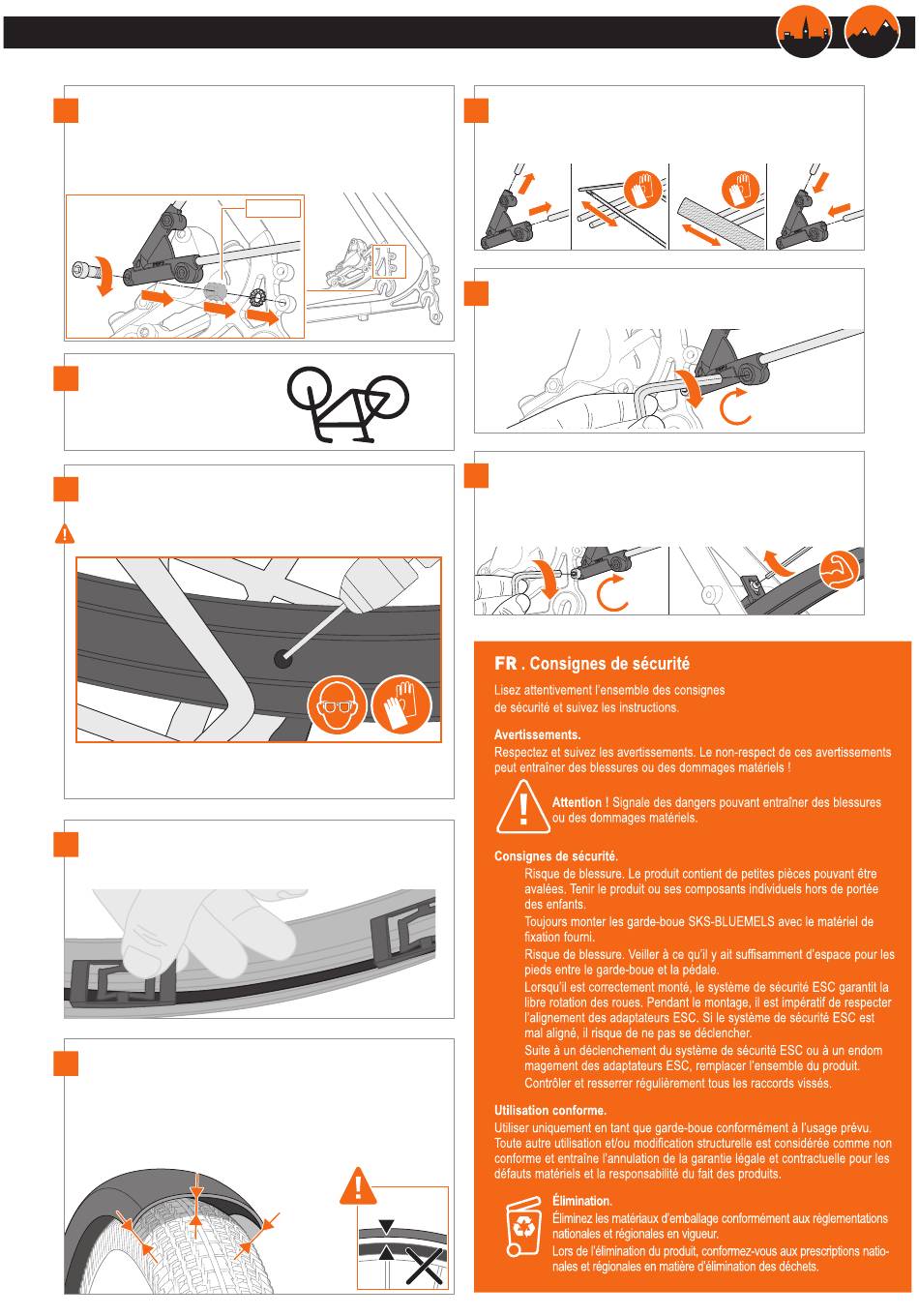

Visser à la main l'adaptateur ESC V (F)
sur les pattes du cadre du vélo avec la
vis (K/L/M) et la rondelle éventail (O).
Utiliser une entretoise (Q) en option.
F
K/L/M
4.
3.
FR
07
Mettre le vélo à l'envers.
FR
08
Percer un trou au bon endroit pour le câble d'éclairage/d'alimentation.
Risque de blessure, porter des vêtements de protection.
FR
Poser le câble d'éclairage/d'alimentation entre les guides de câbles
et le faire passer par le trou percé.
FR
09
Fixer le câble d'éclairage/d'alimentation avec suffisamment de clips de câble
(T). Veiller à ce que le câble ne puisse pas entrer en contact avec le pneu.
Risque d'accident ! Brancher le câble d'éclairage/d'alimentation.
FR
10
Remarque. Monter la roue arrière.
Régler la distance entre le garde-boue
et le pneu à env. 1,5 cm.
¬
BLUEMELS
optional
Q
O
2.
1.
< 1,5 cm
> 1,5 cm
¬
CABLE LINE
FR
i
Si les tringles (D) sont trop longues,
les retirer de l'adaptateur ESC V (F),
les raccourcir avec une scie à métaux
et les ébarber.
D
2.
1.
F
D
FR
11
Serrer toutes les vis des tringles (D)
à 1 Nm.
FR
12
Serrer l'adaptateur ESC V (F) à 3 Nm.
Serrer la vis à fond pour la variante de
montage A du pont coulissant (C).
1.
3.
4.
1 Nm
F
C
3 Nm
ALLROAD
MOUNTAIN
6.
5.
D
2.
