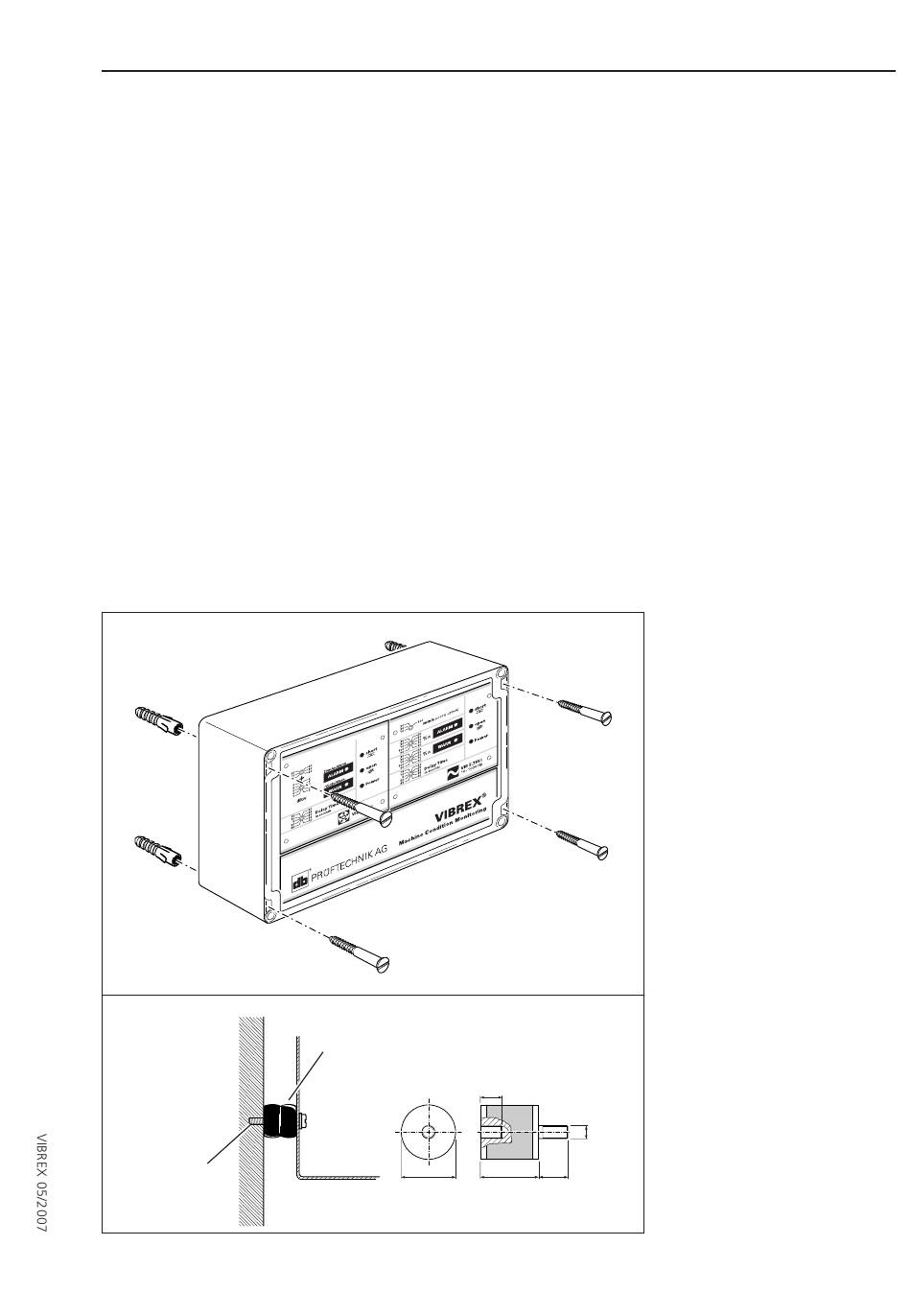

A1. Montage mural
1. Repérez les endroits à percer dans le mur en tenant compte des
dimensions indiquées à la page 44.
2. Percez les trous (dia. 6 mm), puis insérez les chevilles comme
indiqué.
3. Retirez la façade transparente.
4. Fixez le boîtier au mur en utilisant les quatre vis.
A2. Montage sur la machine
1. Percez quatre trous sur la machine.
2. Vissez les amortisseurs de vibration sur la machine, en utilisant
au besoin un contre-écrou pour sécuriser leurs boulons.
3. Fixez le boîtier du VIBREX aux amortisseurs en utilisant quatre
vis M4.
A1
A2
Machine
Trou taraudé
ou contre-écrou
Amortisseur
de vibration
4 mm
Boîtier
VIBREX
16 mm
15 mm 10 mm
M 4
15
Installation
