IMPORTANT : Cas particuliers de pose – à définir au cas
par cas avec l'entrepreneur – nécessitant des
précautions d'installation, telles que :
Maçonnerie complémentaire indispensable, soit en béton
maigre ou en sable stabilisé, soit en parpaings, soit des
murs de soutènement, soit une dalle de répartition de
charge, soit un radier, dans les cas ci-dessous :
1. Passage et stationnement de véhicules, aires de
stockages : dalle de répartition avec définition de la charge, et
sable stabilisé. Dans ce cas, remblayage des rehausses sur une
largeur de 20 (vingt) cm avec du sable stabilisé pour éviter leur
compression.
2. Aires de lavage : dalle de répartition avec définition de la
charge, et sable stabilisé. Dans ce cas, remblayage des
rehausses sur une largeur de 20 (vingt) cm avec du sable
stabilisé pour éviter leur compression.
3. Sol non stabilisé : sable stabilisé, et mur de soutènement.
4. Présence d'eau souterraine, d'eau de ruissellement ou en
zone inondable : radier d'ancrage en sable stabilisé armé d'un
treillis soudé 10x10 sur une épaisseur de 30 (trente) cm avec
« Kit PLANTCO » de SOTRALENTZ®, et remblaiement latéral en
sable stabilisé armé d'un treillis soudé 10x10 sur une épaisseur de
30 (trente) cm, permettant de réaliser un cuvelage.
5. Remontée périodique de nappe phréatique : sable stabilisé.
6. Présence de nappe permanente : mise en place d'un radier
d'ancrage constitué de sable stabilisé armé en ciment prompt de
30 (trente) cm avec les ancrages du « Kit PLANTCO », en
prévoyant leur dépassement du radier d'ancrage. L'appareil doit
être rempli d'eau jusqu'au niveau maximum de la nappe, au fur et
à mesure du remblayage latéral au sable stabilisé armé (200 Kg
du mélange « 2/3 ciment 1/3 prompt » par m
équilibrer les pressions. Les cuves ne peuvent être sanglées.
7. Sol imperméable empêchant l'infiltration d'eau : sable
stabilisé, évitant le lessivage du remblaiement.
8. Terrain en pente supérieur à 5% : mur de soutènement, sable
stabilisé, pose « semi-enterrée » par la réalisation d'un tertre,
avec reprofilage complet du site en utilisant les déblais provenant
des fouilles. Drainage en amont des eaux de ruissellement pour
éviter le lessivage du remblai.
9. Présence de roche dure en sous sol : sable stabilisé, ou
autre, à définir au cas par cas avec l'entrepreneur.
10. Si impossibilité de rejoindre l'exutoire : nécessité de
mettre un puits de décompression avec remblayage latéral au
sable stabilisé (formulation préconisée par Phyto-Plus
Environnement : mélange à sec de 200 Kg de ciment par m
sable).
PHYTO-PLUS Environnement - Groupe Phyto-Plus>6
12, avenue du Lieutenant Atger - 13690 GRAVESON
Tél. : 04 90 95 79 54 / Fax : 04 90 95 89 45
E-mail : phyto.plus@wanadoo.fr
Site : www.phytoplus-environnement.com
Livret de l'utilisateur
Livret de l'utilisateur
de PHYTO-PLUS ENVIRONNEMENT
de PHYTO-PLUS ENVIRONNEMENT
Cas particuliers en pose enterrée
Cas particuliers en pose enterrée
9
3
de sable), pour
d'une (mini) station d'épuration
d'une (mini) station d'épuration
BIO REACTION SYSTEM®
BIO REACTION SYSTEM®
En cas de présence de nappe d'eau (permanente ou
saisonnière), d'une zone inondable, d'un tertre d'infiltration,
etc., il peut-être nécessaire d'installer les appareils en pose
« semi-enterrée » pour leur assurer une meilleure protection,
ou éviter la mise en place d'une station de relevage. Pour ce
faire, il est nécessaire de recréer les conditions enterrées au-
dessus du niveau du sol.
1. En présence de nappe d'eau (permanente ou saisonnière).
2. Dans une zone inondable, tertre d'infiltration, etc.
3. Fond de la fouille situé à mi-profondeur (environ 50% de la
hauteur de l'appareil). Mise en place d'un radier d'ancrage
constitué de sable stabilisé armé en ciment prompt de 30 (trente)
cm, avec les ancrages du « Kit PLANTCO » de SOTRALENTZ®.
4. Appareil posé de façon parfaitement horizontale en tenant
compte du sens de cheminement (entrée/sortie).
5. Remblayer latéralement avec une épaisseur de 20 (vingt)
cm de sable stabilisé armé en ciment prompt, exempt de tout
objet pointu ou tranchant, au fur et à mesure de la mise en eau de
l'appareil pour équilibrer les pressions.
6. Remblayage latéral complété par un reprofilage complet du
site, en utilisant les déblais provenant des fouilles, et nécessitant
la mise en place de murs de soutènement pour stabiliser le
remblai. On réalise ainsi un « tertre », de sorte à ce que tout
l'appareil soit recouvert de terre, à l'exception des tampons de
visite.
7. Appareil installé au niveau du sol reconstitué fini, les
tampons de visite devant rester accessibles et apparents, comme
exigé par la réglementation en vigueur.
8. Branchement des tuyauteries de raccordement (entrée IN
et sortie OUT) et de la Ventilation Haute (VH) effectué qu'après
l'opération de remblayage.
Toutes plantations sont à proscrire au-dessus des ouvrages
enterrés.
Tout transit d'eaux pluviales est à proscrire dans les cuves.
!
Pour le fond de fouille et pour
remblayer toutes les cuves, utiliser
mélange à sec de 1m
3
de
Impératif :
le sable stabilisé :
3
de sable avec
200 Kg de ciment

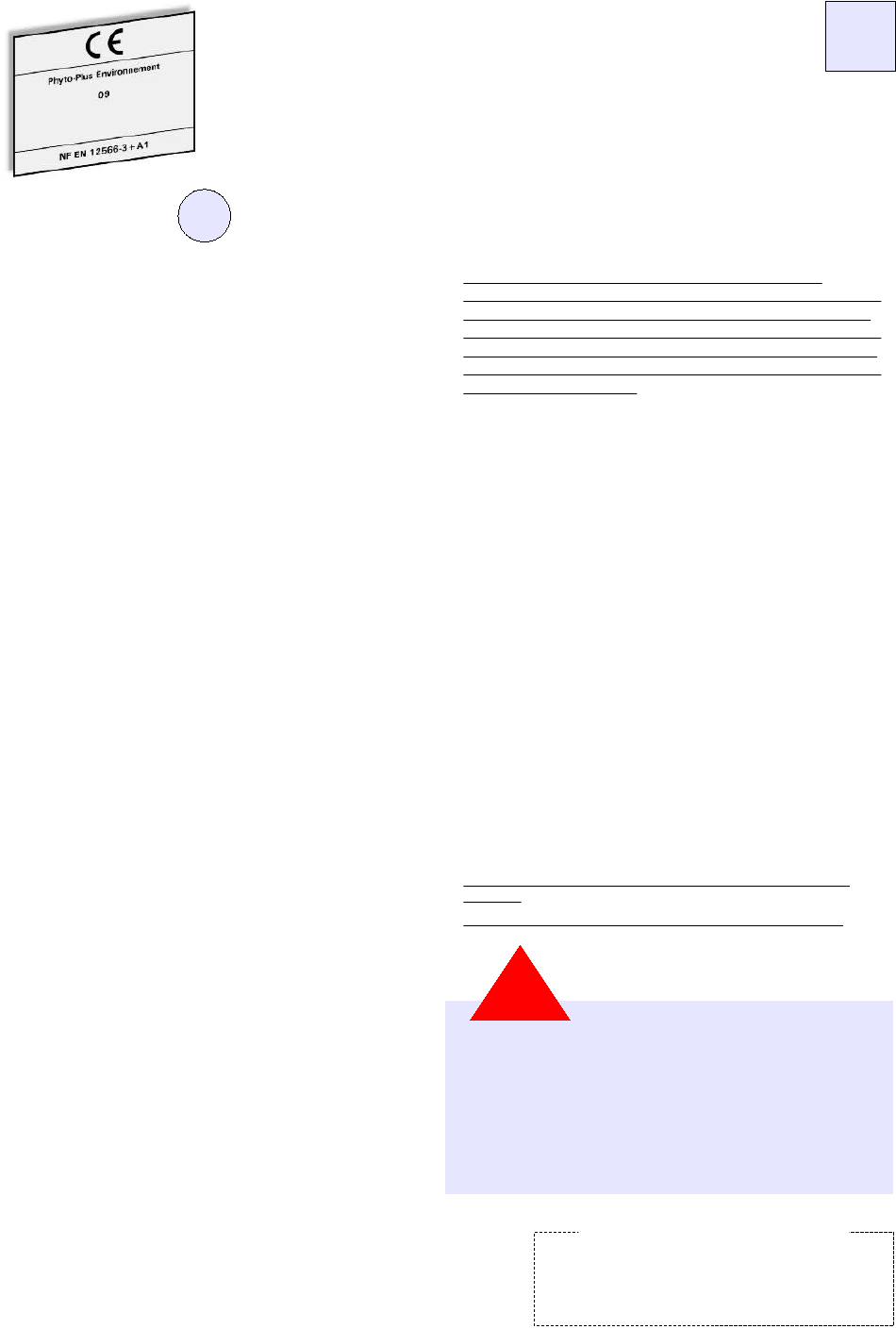

N° de série – Date de fabrication
