À continuation, description des éléments principaux du dispositif:

Bouton poussoir de Prog./Test (8): un appui court sur ce bouton situe le

dispositif en mode de programmation. La LED associée (5) s'allume en

rouge.

Note : Si ce bouton est maintenu appuyé lors de l'alimentation du bus, le

dispositif entrera en mode sûr. La LED se met à clignoter en rouge toutes les

0,5 secondes.

Sorties (6 et 2): ports de sortie pour l'insertion des câbles (dénudés) des

systèmes contrôlés par l'actionneur.(voir section 2.3 et 2.4). Assurez la

connexion au moyen des vis incluses dans la plaque.

Pour plus d'informations sur les caractéristiques techniques du dispositif, ainsi que sur

les instructions de sécurité et sur son installation, veuillez consulter le document

technique inclu dans l'emballage original du dispositif, également disponible sur la

page web. www.zennio.fr.

https://www.zennio.fr

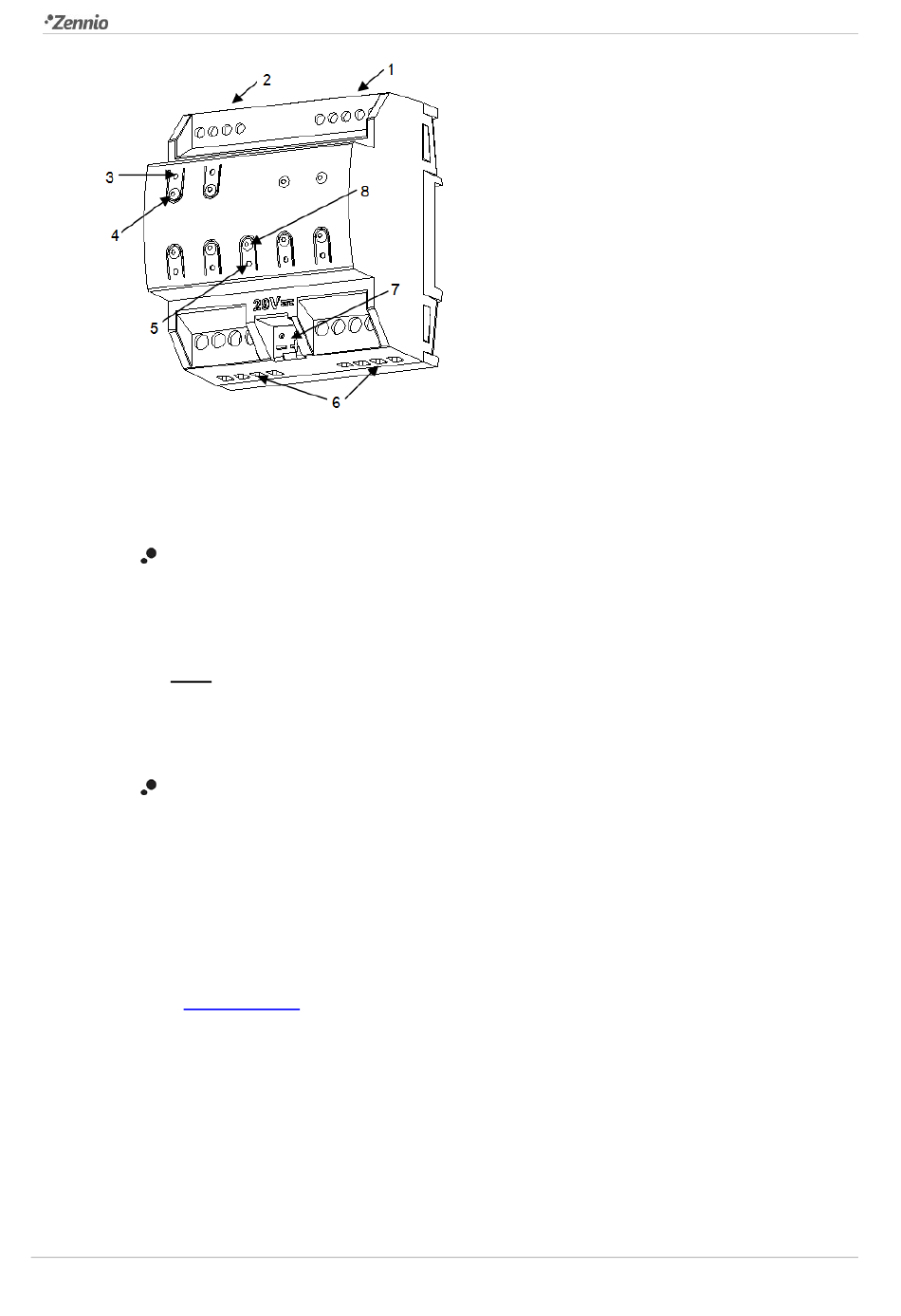

Figure 1 MAXinBOX FC 0-10V FAN.

MAXinBOX FC 0-10V FAN

1. Entrées multifonction.

2. Sorties 0-10VDC.

3. Indicateur LED de sortie.

4. Bouton pour le contrôle manuel.

5. LED de test/programmation:

6. Sorties binaires.

7. Connecteur de bus KNX.

8. Bouton de programmation
