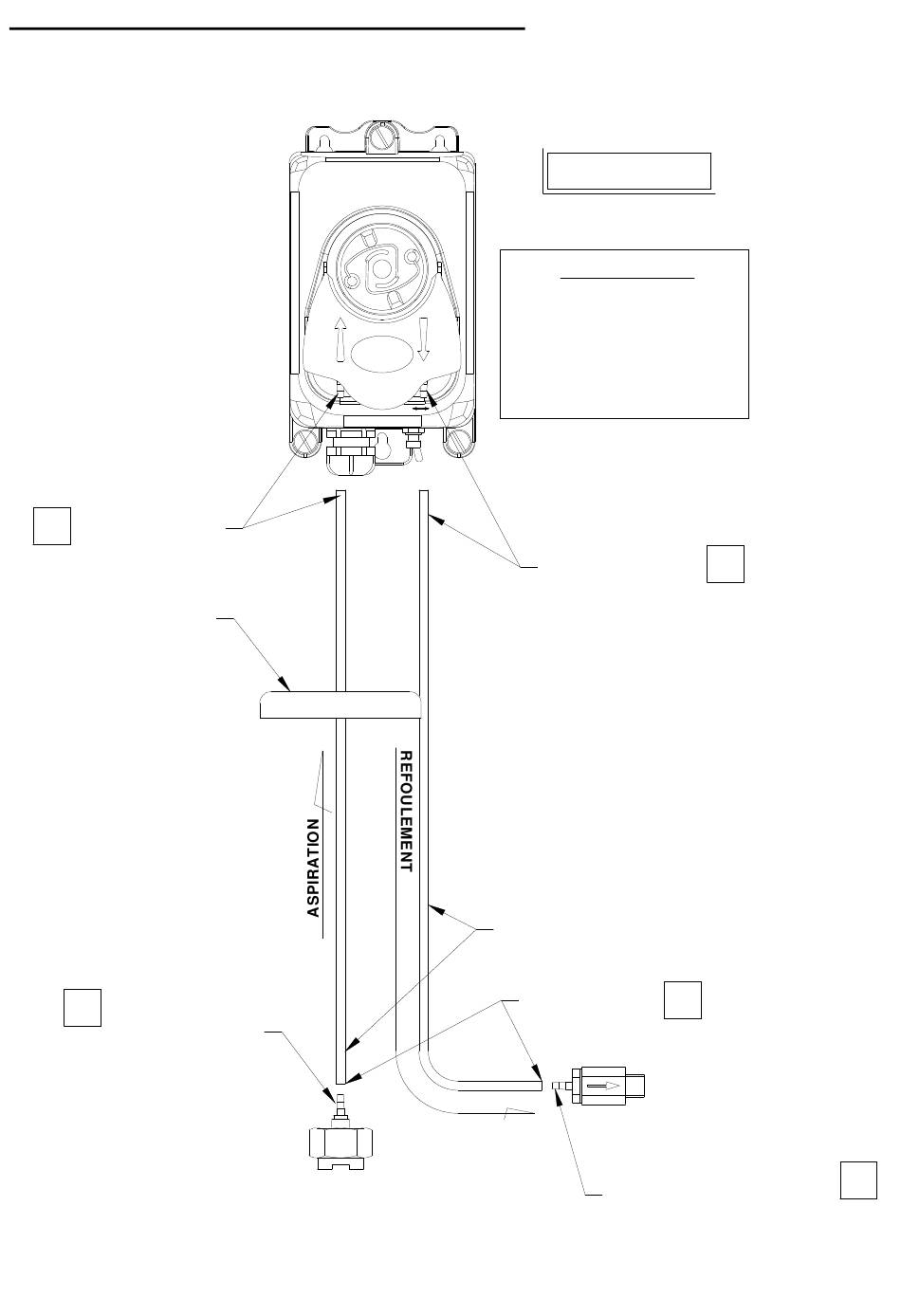

RACCORDEMENT HYDRAULIQUE R 220V 24V

Monter le TUBE sur
1
la queue cannelée
de la POMPE
Cache poussiere
4
Monter le tube sur
la queue cannelée
de la CREPINE D'ASPIRATION
NOTICE TECHNIQUE
MASTERDOSE R 220V 24V
EDITION 07/06/2016
RINCAGE
REAMORÇAGE M A
Tubes "RILSAN" Ø2.7x4
Tension 24V / 220V

IMPORTANT

Les accessoires hydrauliques
fournis avec le doseur
garantissent un fonctionnement
fiable et performant.
Porter le plus grand soin
à leur montage
Monter le TUBE sur
la queue cannelée
de la POMPE
Couper les tubes à
2
la longueur désirée
Monter le tube sur la queue cannelée
du CLAPET D'INJECTION
préalablement monté sur la
colonne d'eau entre l'electrovanne
de rincage et le surchauffeur
1
3
4/12
