Utilisation de l'appareil

Affichage LCD réversible
L'écran LCD de l'appareil affiche les valeurs du tachymètre optique et du thermomètre
Infrarouge dans un sens et les valeurs du tachymètre à contact dans le sens inverse. Ceci
vous permet de lire facilement les valeurs relevées par les deux modes de mesure quelque
soit le sens dans lequel l'appareil est maintenu.

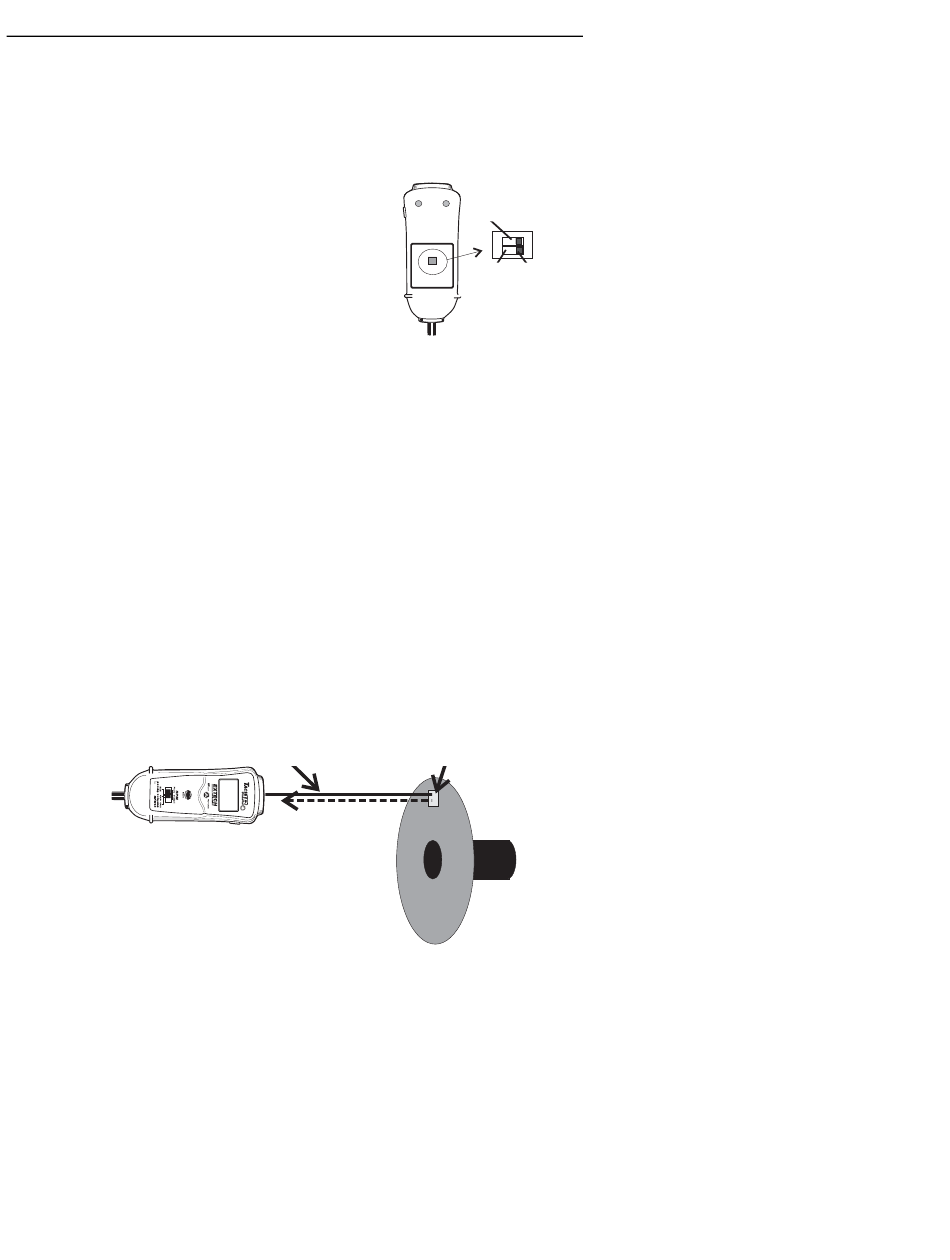

Sélection de l'unité de température
L'unité de mesure de la température affichée peut être
sélectionnée via un commutateur situé dans le
compartiment à piles. Pour sélectionner l'unité de mesure,
ouvrez le compartiment à piles puis retirez les piles pour
pouvoir sélectionner l'unité souhaitée (ºF/ºC).
MESURES AVEC LE TACHYMETRE OPTIQUE
1. Appliquez un morceau carré de ruban réfléchissant sur la surface de l'objet à tester.
2. Positionnez l'interrupteur de fonction sur PHOTO.
3. Dirigez le pointeur Laser vers l'appareil à tester à une distance comprise entre 2" et 79"
(entre 50 et 2000mm).
4. Appuyez sur la touche Measure (située sur le côté droit de l'appareil) et alignez le
faisceau du pointeur Laser sur le ruban réfléchissant.
5. Assurez-vous que l'indicateur de prise de mesure ((●)) apparait bien en haut à gauche
de l'écran lorsque l'objet à tester passe dans le faisceau lumineux.
6. Relâchez la touche Measure lorsque l'affichage du nombre de TPM se stabilise à
l'écran.
7. Si le nombre de tpm est inférieur à 50, appliquez quelques carrés supplémentaires de
ruban réfléchissant. Divisez la valeur affichée à l'écran par le nombre de morceaux de
ruban réfléchissant appliqués pour obtenir le nombre réel de tpm.
NOTE: Un éclairage ambiant particulièrement intense risque d'interférer avec le faisceau
lumineux réfléchi. Dans certains cas, il peut être nécessaire d'apporter un peu
d'ombre à la zone de mesure.
ATTENTION: Les objets en rotation peuvent être dangereux. Soyez extrêmement prudent.
Faisceau Laser
Laser beam
3
Commutateur de
Commutateur de
calibrage,
Cal switch,
calibrage,
Ne pas toucher
Ne pas toucher
Do not move
C
F
Commutateur de
Units switch
sélection des unités
°F °C
Ruban réfléchissant
Reflective Tape
