SMART ONE – DOCUMENTATION TECHNIQUE
Page 7
2.4

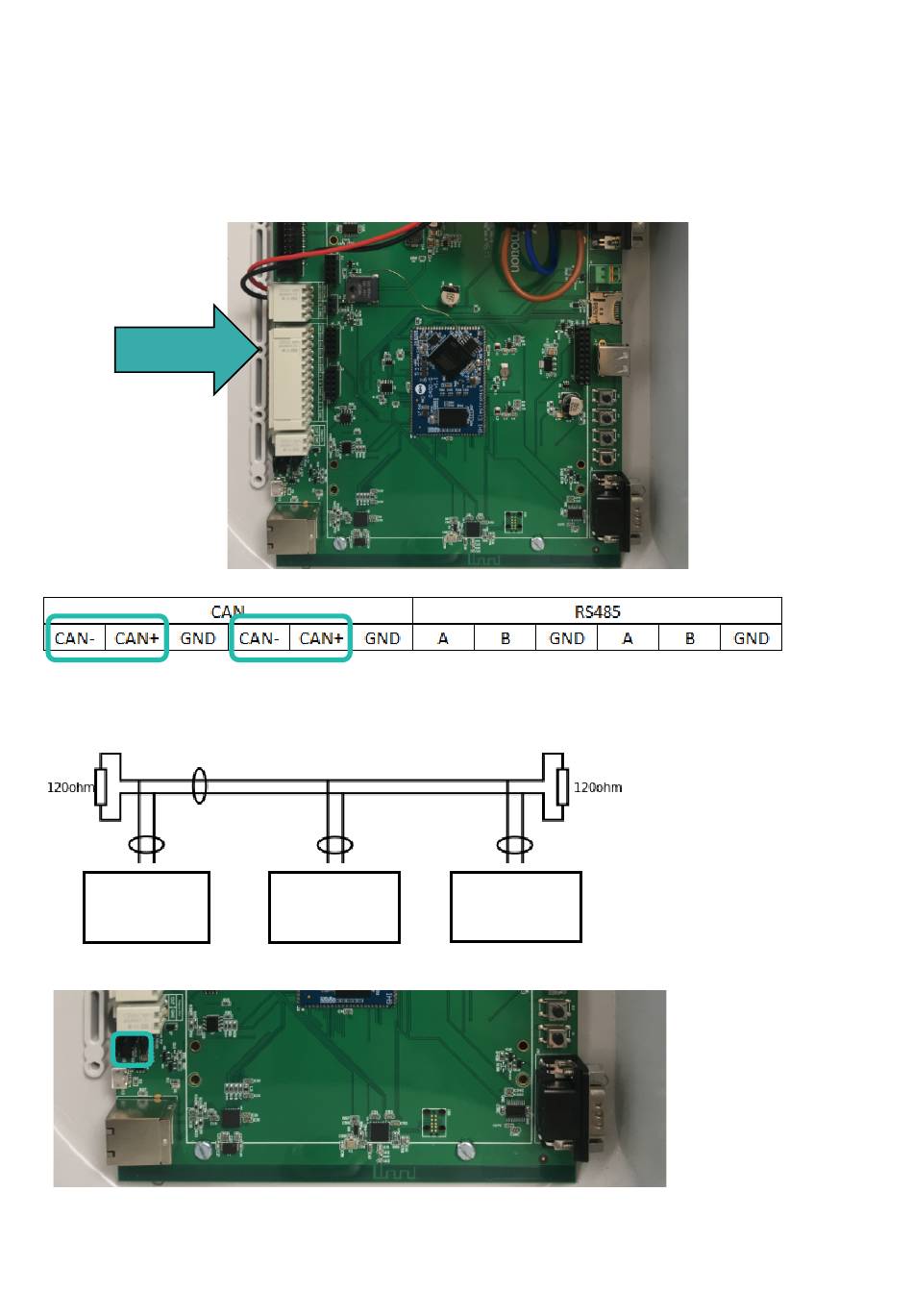

Raccordement CAN
Le raccordement de la commande des bornes esclaves se fait via un bus CAN à l'aide d'une paire
torsadé blindé sur le bornier noté CAN+ et CAN- Si la borne est au milieu du bus, les deux borniers
CAN+ et CAN- doivent être utilisés.
La longueur maximale de la ligne de bus CAN est de 200 mètres.
Le bus CAN doit avoir une résistance de 120 ohm à chaque extrémité :
SMART
Control
Control
ONE
terminal
terminal
La résistance de terminaison peut être activée sur la SMART ONE en mettant un cavalier sur « J15 et J14
