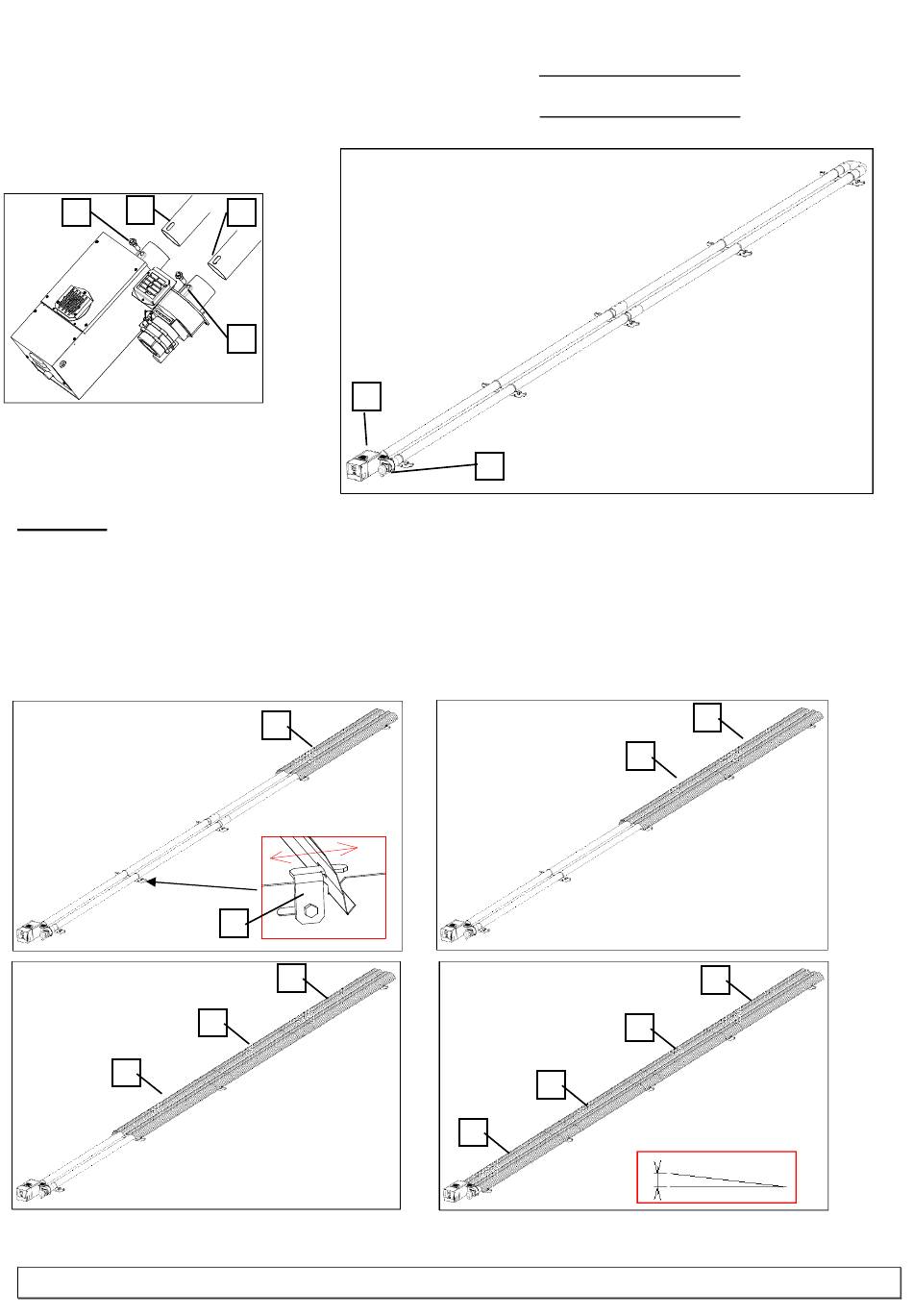

Montez le bloc brûleur (K) sur le tube gauche. La vis (A2) doit impérativement traverser le tube par le trou
oblong (A1) afin d'assurer un arrêt du bloc brûleur en translation.
Montez le bloc Extracteur (J) sur le tube droit. La vis (A2) doit impérativement traverser le tube par le trou
oblong (A1) afin d'assurer un arrêt de l'extracteur en translation.
A1
A2
Attention : Enlever le film de protection des réflecteurs (M).
Mettre les doigts de fixation des réflecteurs (P) en position ouverte.
Placer les réflecteurs (M) dans les encoches de la traverse.
Attention au sens de montage des réflecteurs, le décrochement central toujours en direction du coude (E).
Faire se superposer les réflecteurs (M) pour pouvoir fixer les doigts de fixation des réflecteurs (P) dans les
encoches prévues à cet effet.
Mettre les doigts de fixation des réflecteurs (P) en position fermée en bloquant la vis pour maintenir en place
les réflecteurs.
M
A1
A2
K
M
P
M
M
J
M
M
M
M
La pente totale de l'appareil doit être de
40mm ±10 en direction du coude.
M
M
8
